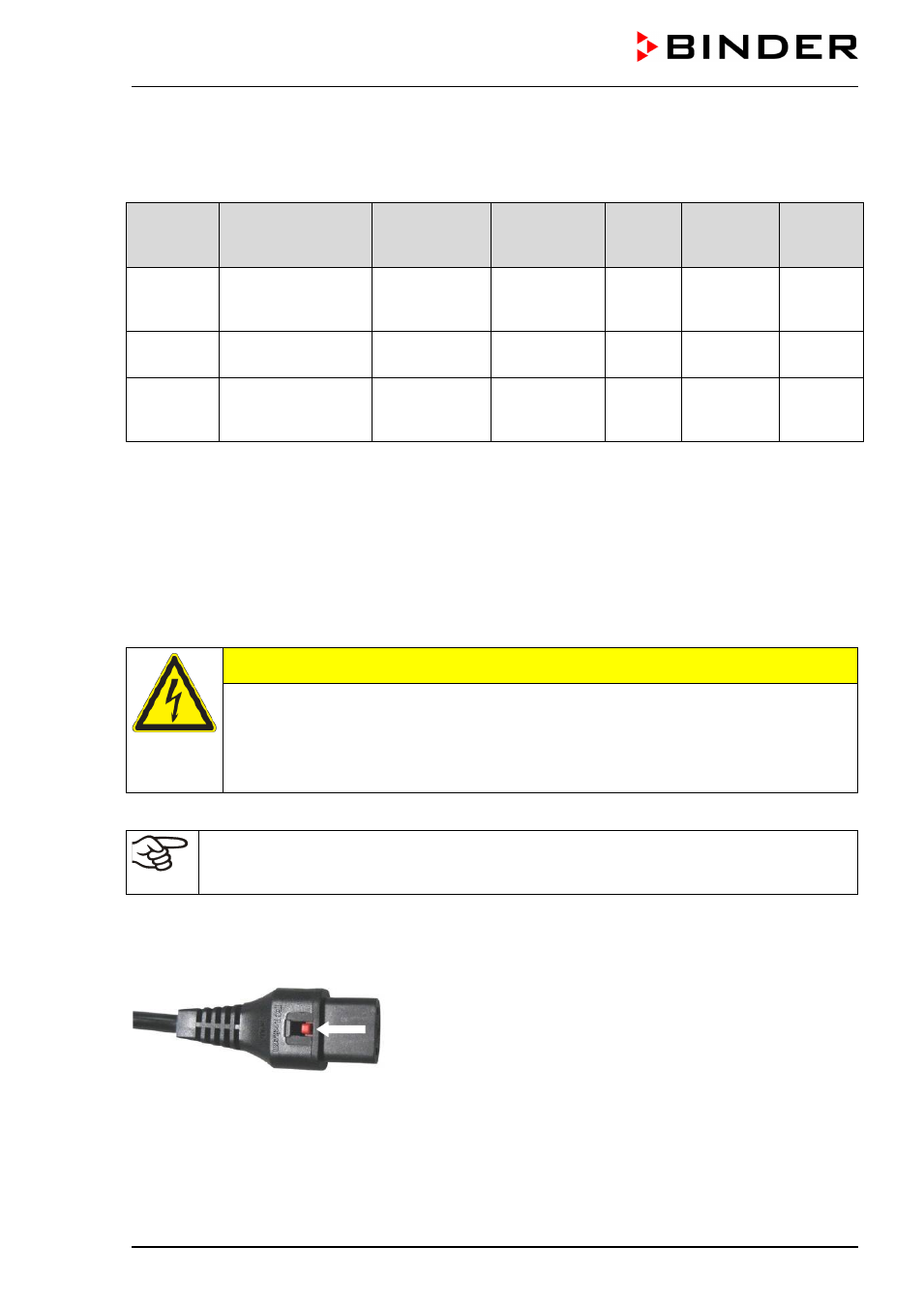

UF V (E2+E2.1) 03/2013 page 41/112
4.6 Branchement électrique
• Le congélateur est protégé contre les surcharges avec un coupe-circuit automatique interne.
Câble
d’alimentation
secteur
Fiche secteur Tension sec-
teur +/-10 %
Type de
courant
Fréquence
réseau
Fusible
d’appareil
UF V
Connecteur IEC
2000 mm
fiche de prise
de courant de
sécurité
230 V 1N~ 50 Hz 10 A
UF V UL
(115 V)
Câble fixe
de 1800 mm
NEMA 5-20P 115 V 1N~ 60 Hz 16 A
UF V UL
(208-240
V)
Câble fixe
de 1800 mm
NEMA 6-20P 208-240 V 2~ 60 Hz 10 A
• Avant de brancher l’appareil et la première mise en service, contrôlez la tension du secteur. Compa-
rez ces valeurs aux données de la plaque signalétique de l’appareil (sur la surface gauche, en bas à
droite, chap. 1.4)
• Respectez une protection suffisante de courant selon le nombre de congélateurs à opérer.
• Au moment de brancher l’appareil, respectez les réglementations EDF (en France) et VDE (en Alle-
magne).
• Degré de pollution selon IEC 61010-1: 2
• Catégorie de surtension selon IEC 61010-1: II
PRECAUTION
Danger par tension du secteur inadéquate.
Endommagement de l’appareil.

Contrôlez la tension du secteur avant de brancher l’appareil et le mettre en service.
 Comparez la tension du secteur aux donnés sur la plaque signalétique.
Veuillez vous référer aussi sur les données techniques (chap. 18.4).
Pour achever la séparation totale du réseau électrique, il faut tirer la fiche de secteur. Installez
l’appareil de façon que la fiche soit bien accessible et se fait retirer facilement en cas de dan-
ger. Pour tirer la fiche de secteur, tirez le bouton de verrouillage (Figure 23).
• Lors de la connexion électrique, assurez la mise à terre correcte.
Pour tirer la fiche de secteur, tirez en même temps le bouton de verrouillage rouge sur le connecteur
dans la direction de la flèche.
Figure 23: Connecteur IEC avec mécanisme de verrouillage
4.7 Compensation automatique de tension (équipement standard pour UF V
UL, option pour UF V)
Avec cette option, des fluctuations de tension sont automatiquement compensées par un convertisseur
Buck-Boost.
