KB (E3.1 + E5.1) 11/2014 page 73/100
PRECAUTION
Danger de court-circuit.
Endommagement de l’appareil.

Utilisez uniquement la prise mâle livrée (type de protection IP 66). Insérez la prise mâle
et verrouillez-la en serrant.
 Quand vous n’utilisez pas la prise, fermez le couvercle à visser et verrouillez-le en
tournant.

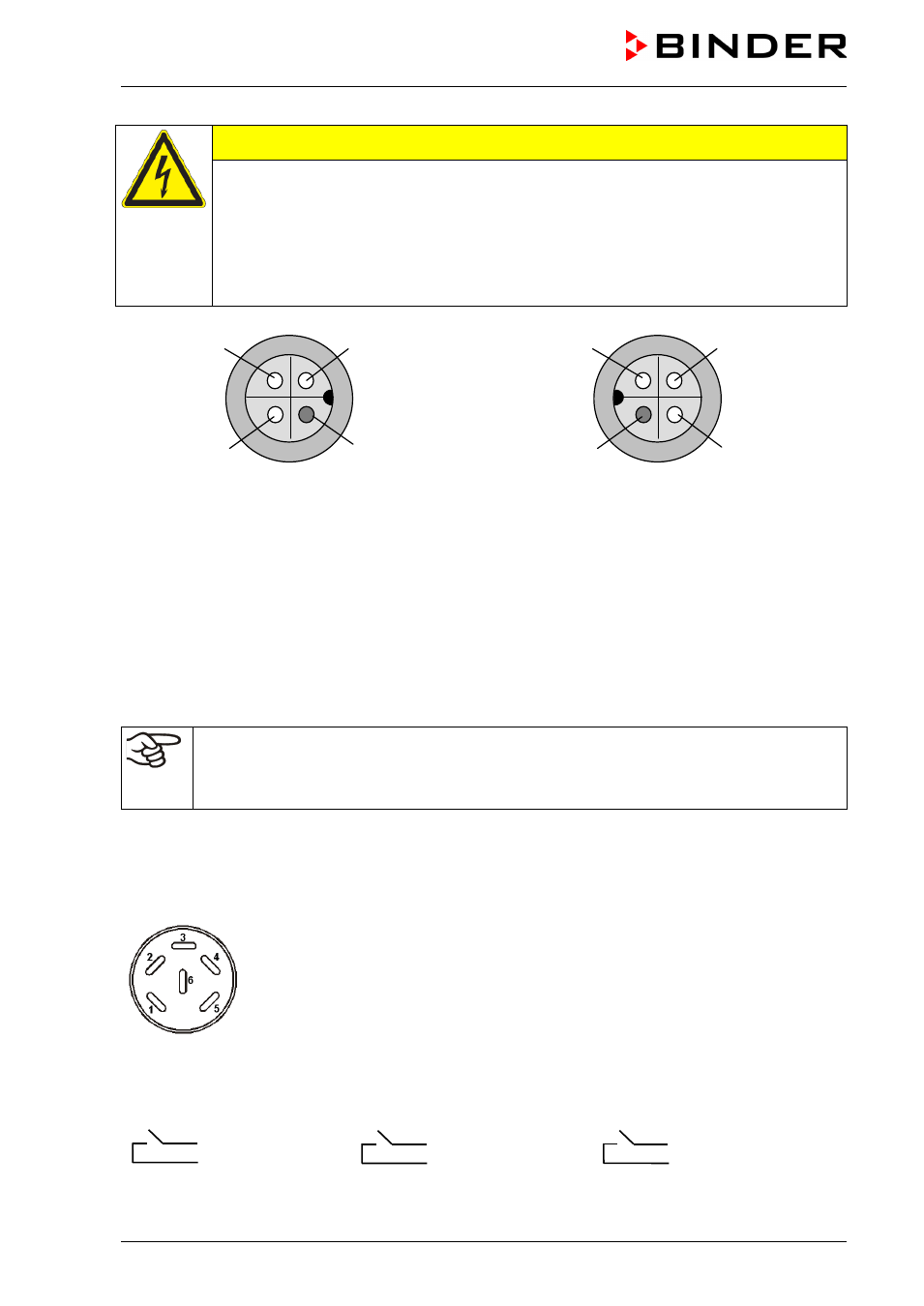

Figure 19: prise intérieure
(vue avant)
Figure 20: Prise fournie étanche à l’eau
(vue avant)
16.6 Sorties sans potentiel par pistes de commande (option à partir de volume
53)
Les pistes de commande 1, 2 et 3 servent à commuter des appareils divers aux sorties sans potentiel par
la douille DIN (8) située dans le tableau d’instruments latéral à droite. Les pistes de commande rendent
possibles de connecter et déconnecter les sorties sans potentiel individuelles par le réglage du régulateur
de programmes. Elles se font programmer en mode d’entrée de valeur de consigne fixe (chap. 6) de
même que dans l’éditeur de programmes (chap. 8.2) par les pistes de commande (état de commutation 0
= Off, état de commutation 1 = On).
Avant l’entrée des valeurs dans le mode d’entrée de valeur de consigne fixe (chap. 6) ou d’un
programme dans l’éditeur de programmes (chap. 8), le semainier digital doit être inactif.
Sinon, les réglages des pistes de commande dans le mode d’entrée de valeur de consigne
fixe ou dans l’éditeur de programme seront sans effet.
La connexion est effectuée par le biais d’une douille DIN.
Chez les KB (E3.1) volumes 53 et 115, la douille DIN se situe à l’arrière de l’appareil:
Chez les KB (E5.1) volumes 240, 400 et 720, la douille DIN (8) est située dans le tableau d’instruments
latéral à droite.
Figure 21: Affectation des pins de la douille DIN
Une fiche mâle DIN est ajoutée.
Piste de commande 1 Piste de commande 2 Piste de commande 3
Pin 1: pôle
Pin 2: contacteur
Pin 3: pôle
Pin 4: contacteur
Pin 5: pôle
Pin 6: contacteur
Etat de commutation On: 1xx Etat de commutation On: x 1x Etat de commutation On: xx 1
Pin 1 Pin 2
PE Pin 3
Pin 2 Pin 1
Pin 3
PE
1
2 5
6
3
4
