KB (E3.1 + E5.1) 11/2014 page 72/100
16.4 Sortie analogique pour température (option)
Par cette option, l’appareil est équipé avec une sortie analogue de 4-20 mA pour la température. La
sortie peut être utilisée pour transmettre des informations à des systèmes ou des appareils de
registration externes.
La connexion s’établit par une douille de raccordement DIN.
Chez les KB (E3.1) volumes 53 et 115, la douille DIN se situe à l’arrière de l’appareil:
Chez les KB (E5.1) volumes 240, 400 et 720, la douille DIN (7) est située dans le tableau d’instruments
latéral à droite.
Sortie analogique 4-20 mA DC
PIN 1: Température –
PIN 2: Température +
KB (E3.1): Domaine de température : -5 °C à +100 °C
KB (E5.1): Domaine de température : -10 °C à +100 °C

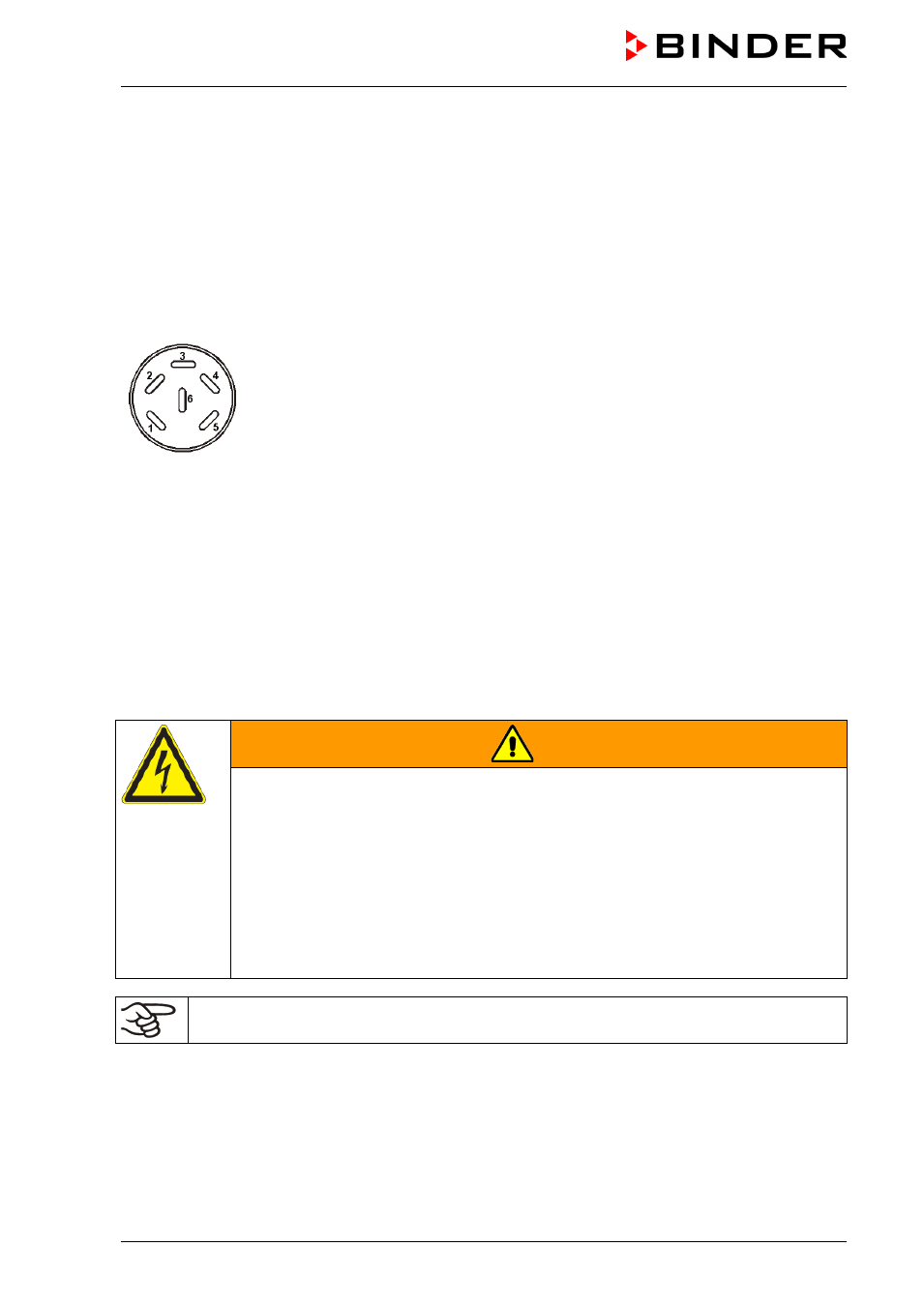

Figure 18: Affectation des pins de la douille DIN
Une fiche mâle DIN est ajoutée.
16.5 Prise intérieure étanche à l'eau (option à partir de volume 53 – non valable
pour KB-UL)
La prise intérieure est protégée contre les projections d'eau.
IP type de protection 67 230 V 1N ~ 50-60 Hz. Charge max. 500 W.
Température d’opération maximale permise avec cette option : 90 °C.
AVERTISSEMENT
Dépassement de la température maximale permise.
Danger de courant électrique.
Danger de vie.
Endommagement de la prise intérieure.
∅
NE PAS excéder la valeur de consigne de température de 90 °C.
 Réglez le régulateur de sécurité à 90 °C.
 Avec l’option sécurité de surchauffe classe 3.3, réglez le thermostat mécanique
classe 3.1 à 90 °C.
Si des appareils électriques sont connectés à l’intérieur de l’armoire, la marge de la
température peut changer à cause de dégagement de chaleur.
