12. Description technique
12.1 Calibrage et ajustage effectués en usine
L’appareil a été calibré et ajusté en usine. Le calibrage et l’ajustage sont décrits et effectués par des
instructions de contrôle standardisées dans le système d'assurance de la qualité BINDER selon DIN EN
ISO 9001 (certifié depuis décembre 1996 par TÜV CERT). Par ailleurs l’équipement de vérification utilisé
est soumis à l’observation de l’équipement de vérification décrit dans le système d'assurance de la qualité
BINDER selon DIN EN ISO 9001 et est calibré et vérifié régulièrement en relation à un standard DKD.
12.2 Définition du volume utile
Le volume utile illustré ci-dessous est calculé comme suit :
b
c
c
b
a
C
B
A
a
A, B, C = dimensions intérieures (largeur, hauteur, profondeur)
a, b, c = espace libre entre les parois
a = 0,1*A
b = 0,1*B
c = 0,1*C
V
UTILE
= (A - 2 * a) * (B - 2 * b) * (C - 2 * c)

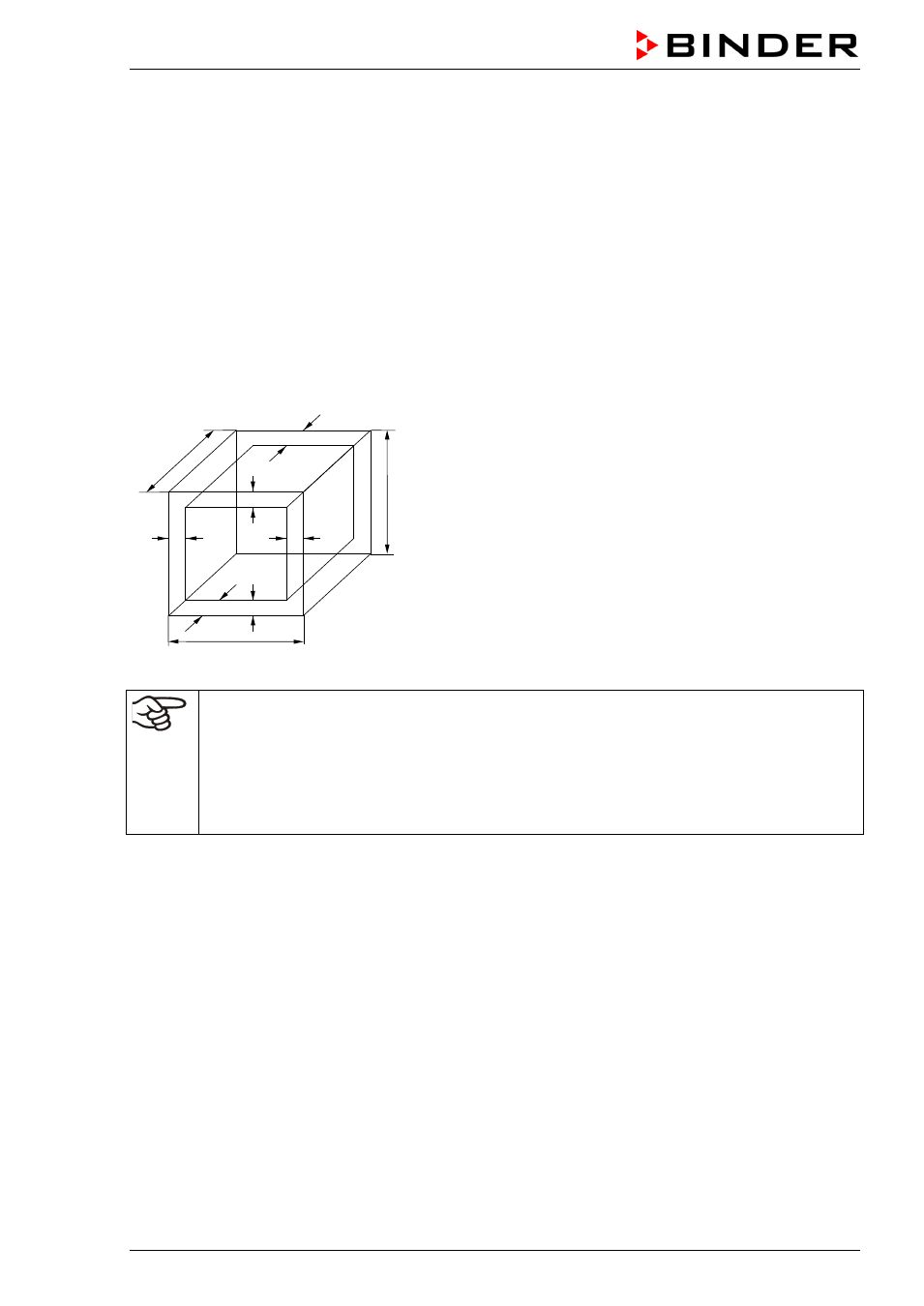

Figure 9: Détermination du volume utile
Les données techniques se réfèrent sur le volume utile.
Ne pas placer du matériel dehors le volume utile.
Ne pas remplir le volume utile plus qu’à la moitié, pour pouvoir garantir une circulation d’air
suffisante.
Ne pas diviser le volume utile avec du matériel spacieux.
Ne pas placer le matériel très proche l’un de l’autre, mais laisser de l’espace pour permettre de
la circulation entre eux et ainsi la répartition homogène de la température.
12.3 Coupe-circuit miniature
Les appareils monophasés sont protégés contre le courant de surcharge par un coupe-circuit miniature
accessible de l'extérieur. Le coupe-circuit miniature se trouve à l'arrière de l'appareil, au-dessus de la
décharge de traction du câble de distribution. Le porte-fusible est équipe d'une cartouche fusible 5 x 20
mm (version cUL 6,3 x 32 mm). En cas de remplacement du fusible de sécurité, il faut le remplacer
uniquement par un fusible des mêmes données nominales qui sont indiquées parmi les données
techniques de l'appareil en question.
