Introduction, Connexions d’entrée/sortie, 9français – Optoma EH7500 Manuel d'utilisation
Page 9
9
Français
Introduction
12V OUT
RS232
R
G
B
H
V
S-VIDEO
VIDEO
Y
Pb
Pr
RJ45
HDMI 2
HDMI 1
VGA-OUT
VGA 2-IN
VGA 1-IN
SOURCE
INFO.
MENU
AV MUTE
ENTER
RE-SYNC
LENS
SHIFT
FOCUS
ZOOM

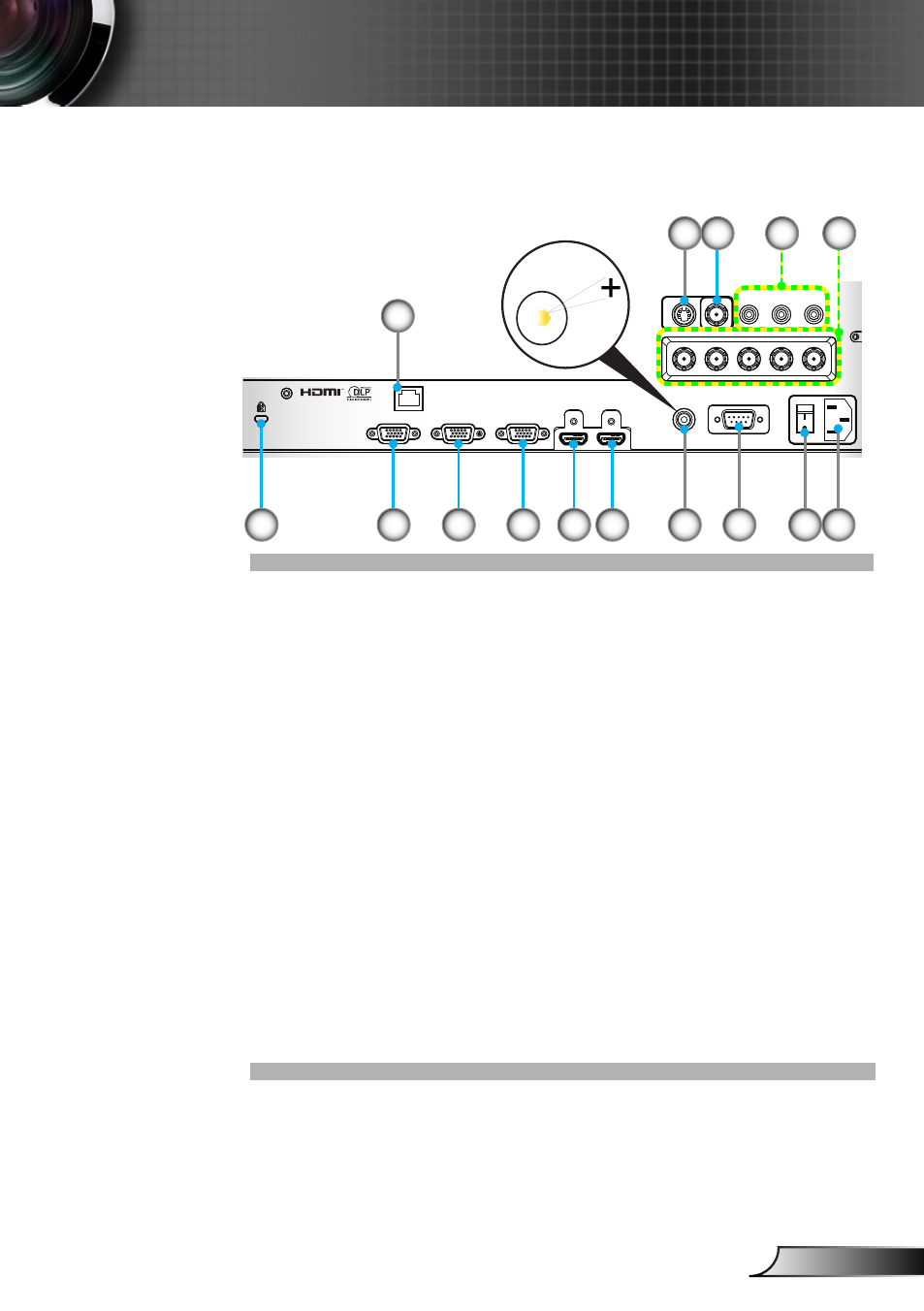

Connexions d’entrée/sortie
1. Connecteur Entrée S-Vidéo
2. Connecteur Entrée vidéo composite
3. Connecteur Entrée vidéo composante (YPbPr)
4. Connecteur Entrée BNC (YPbPr/RGBHV)
5. Port de verrouillage Kensington™
6. Connecteur de réseautage RJ-45
7. Connecteur Sortie VGA (Sortie du moniteur en boucle)
8. Connecteur Entrée VGA2-In/YPbPr (Signal analogique PC/
Entrée vidéo composante/HDTV/YPbPr)
9. Connecteur Entrée VGA1-In/YPbPr (Signal analogique PC/
Entrée vidéo composante/HDTV/YPbPr)
10. Connecteur HDMI 1
11. Connecteur HDMI 2
12. Trigger 12 V Connecteur relais (12 V, 250 mA)
13. Connecteur RS-232 (Type 9 broches DIN)
14. Interrupteur marche/arrêt
15. Prise d’alimentation
13
15
5
9
1
2
10
7
8
11
3
12V OUT
14
12
4
6
