13
Français
Installation
12V OUT RS232
R G B H V
S-VIDEO VIDEO Y Pb Pr
RJ45
HDMI 2 HDMI 1
VGA-OUT VGA 2-IN VGA 1-IN
SOURCE
INFO. MENU
AV MUTE
ENTER
RE-SYNC LENS SHIFT
FOCUS
ZOOM
E62405SP
R

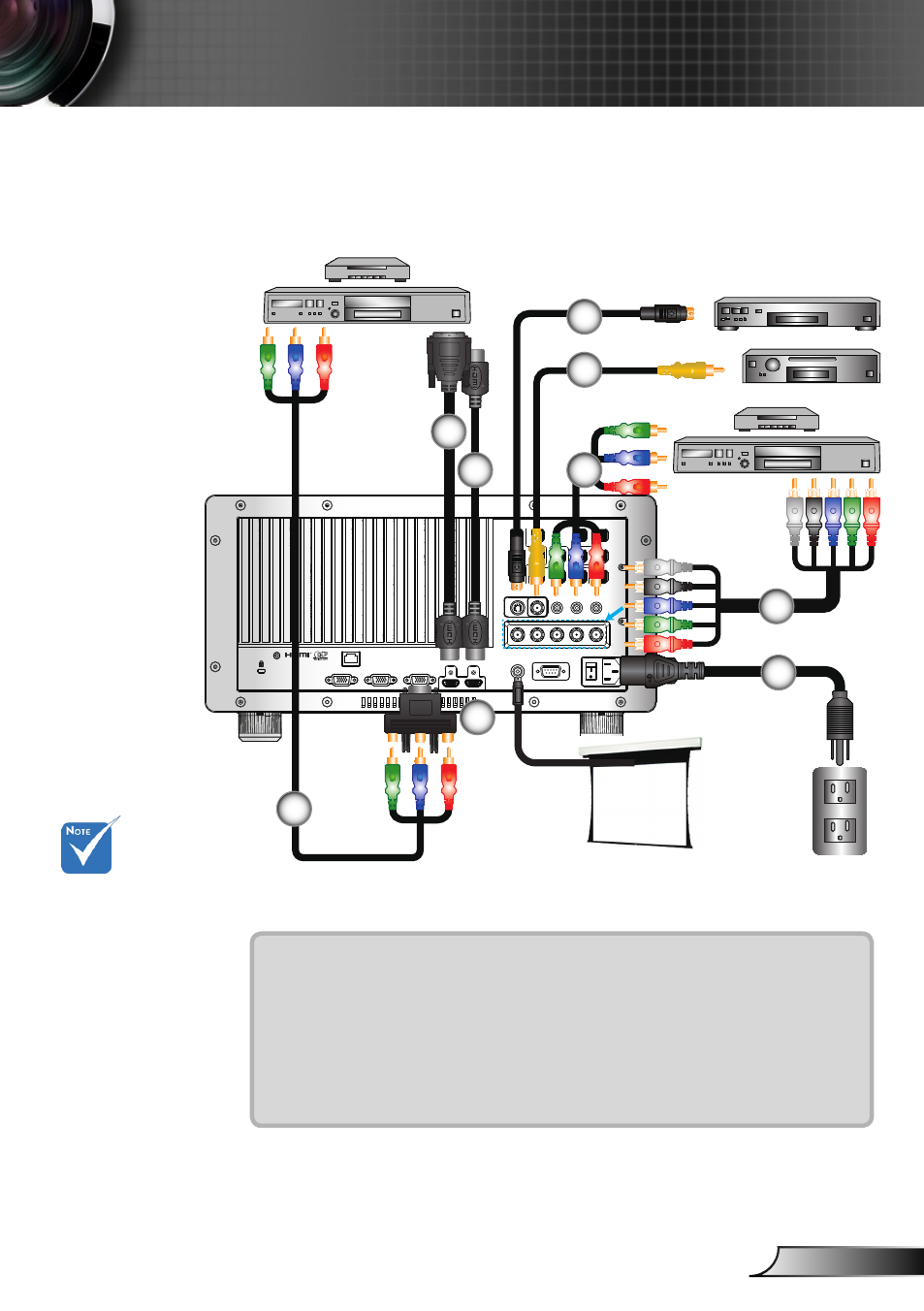

Connexion aux sources vidéo
1....................................................................................Cordon d’alimentation
2................................................................................................... *Câble BNC
3............................................................................*Câble composante 3 RCA
4.................................................................................*Câble vidéo composite
5.............................................................................................. *Câble S-Vidéo
6..................................................................................................*Câble HDMI
7............................................................................................ Câble DVI/HDMI
8.........................................*Adaptateur 15 broches 3 RCA composante/HDT
Sortie vidéo composite
Lecteur DVD, Décodeur,
Récepteur HDTV
Sortie S-Vidéo
1
3
2
4
 En raison des
différences entre
les applications
pour chaque
pays, certaines
régions peuvent
avoir des
accessoires
différents.
 (*) Accessoire
optionnel
5
6
Sortie +12V
3
8
7
