25
UTILISATION
BLOC-POUSSOIR
CALE-GUIDE
LEVIER DE
VERROUILLAGE
DE LA COUPE
EN BISEAU
BÂTON
POUSSOIR

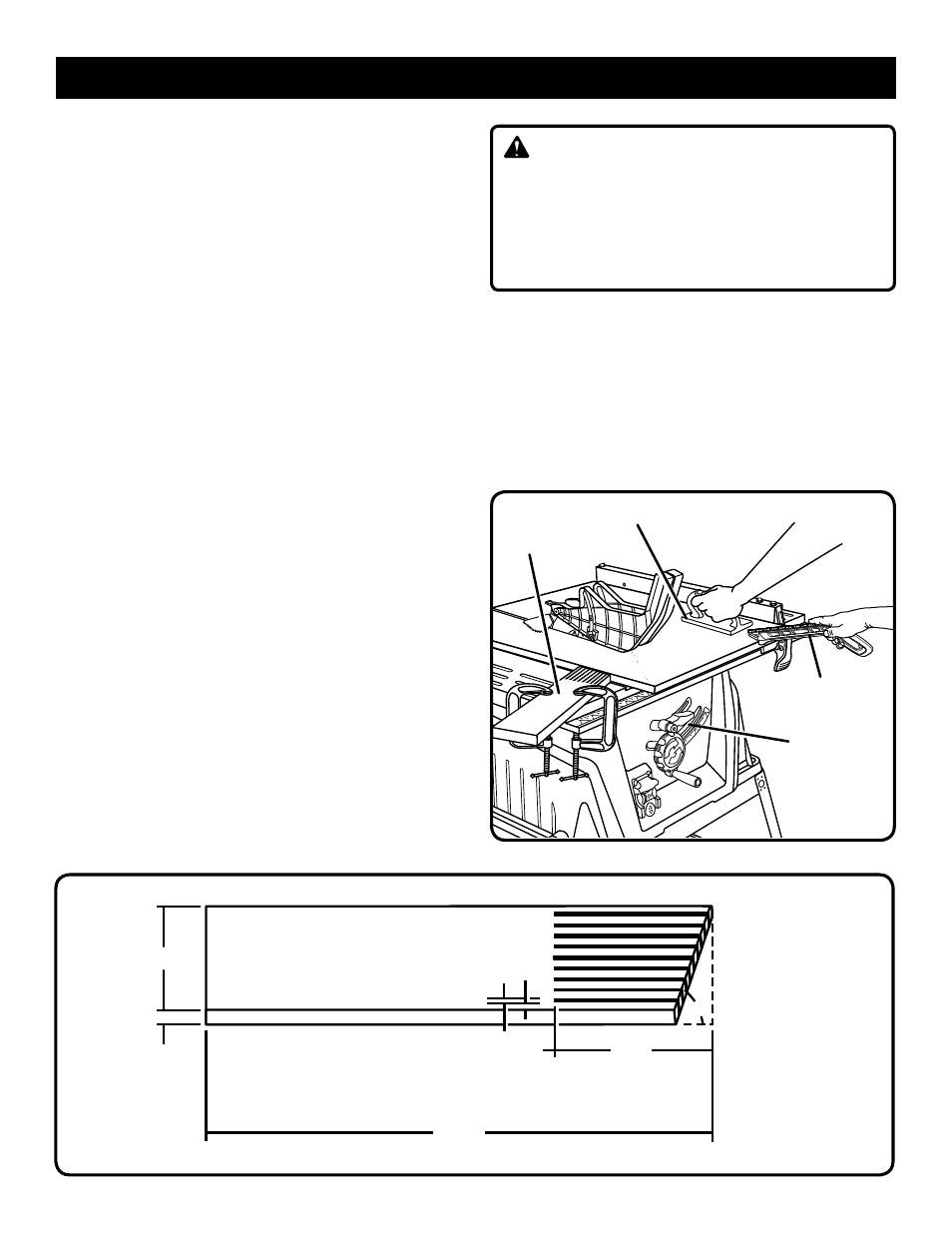

Fig. 23
2 1/2 po.
12 po.
3/4 po. 4 po.
1/4 po.
1/8 po.
70°
Fig. 24
CALE-GUIDE
Une cale-guide est un dispositif qui permet de contrôler la
pièce en la guidant fermement contre la table ou le guide.
Les cales-guides sont surtout utiles lors de coupes en long
de petites pièces et de coupes non traversantes. L’extrémité
est oblique, avec plusieurs courtes entailles permettant de
maintenir la pièce par friction. Assujettir la cale guide sur
la table avec un serre-joint. Vérifier qu’elle peut résister au
rebond en limitant le mouvement vers l’avant de la pièce.
COMMENT FABRIQUER UNE CALE-GUIDE
Voir la figure 23.
La cale-guide est un excellent projet pour la scie.
Sélectionner une planche de bois solide d’environ 19 mm
(3/4 po) d’épaisseur environ, 89 mm (3-1/2 po) de large et
470 mm (18-1/5 po) de long. Marquer le centre de la largeur
sur l’une des extrémités de la planche. Couper une des
extrémités à 70° « pour des informations sur les coupes
d’onglets, voir la page 30 ».
Préparer la scie pour une coupe longitudunale comme
expliqué à la page 33. Régler le guide longitudinal afin de
pouvoir couper un « doigt » d’environ 6 mm (1/4 po) dans la
planche. Avancer la planche seulement jusqu’au repère de
152 mm (6 po). ARRÊTER la scie et attendre que la lame
soit complètement immobilisée avant de retirer la planche.
Ajuster le guide et effectuer des coupes longitudinales dans
la pièce pour obtenir des entailles d’environ 6 mm (1/4 po),
séparées de 3 mm (1/8 po).
AVERTISSEMENT :
Monter le cale-guide devant la lame de scie. Le rebond
peuvent être causé par le pincement de la pièce, par la
cale-guide et le blocage de la lame dans le trait de scie,
lorsque l’entaille n’est pas correctement postionnée. Le
non-respect de cette mise en garde peut entraîner des
blessures graves.
COMMENT INSTALLER UNE CALE-GUIDE
Voir la figure 24.
Abaisser complètement la lame. Placer le guide longitudinal
à la distance voulue de la lame pour la coupe et le verrouiller.
Placer la pièce à couper contre le guide à proximité de la
lame. Ajuster la cale-guide de manière à appliquer une
résistance juste en avant de la lame. Utiliser un serre-joints
pour mieux maintenir la cale-guide contre le bord de la table
de la scie.
