ASSEMBLAGE

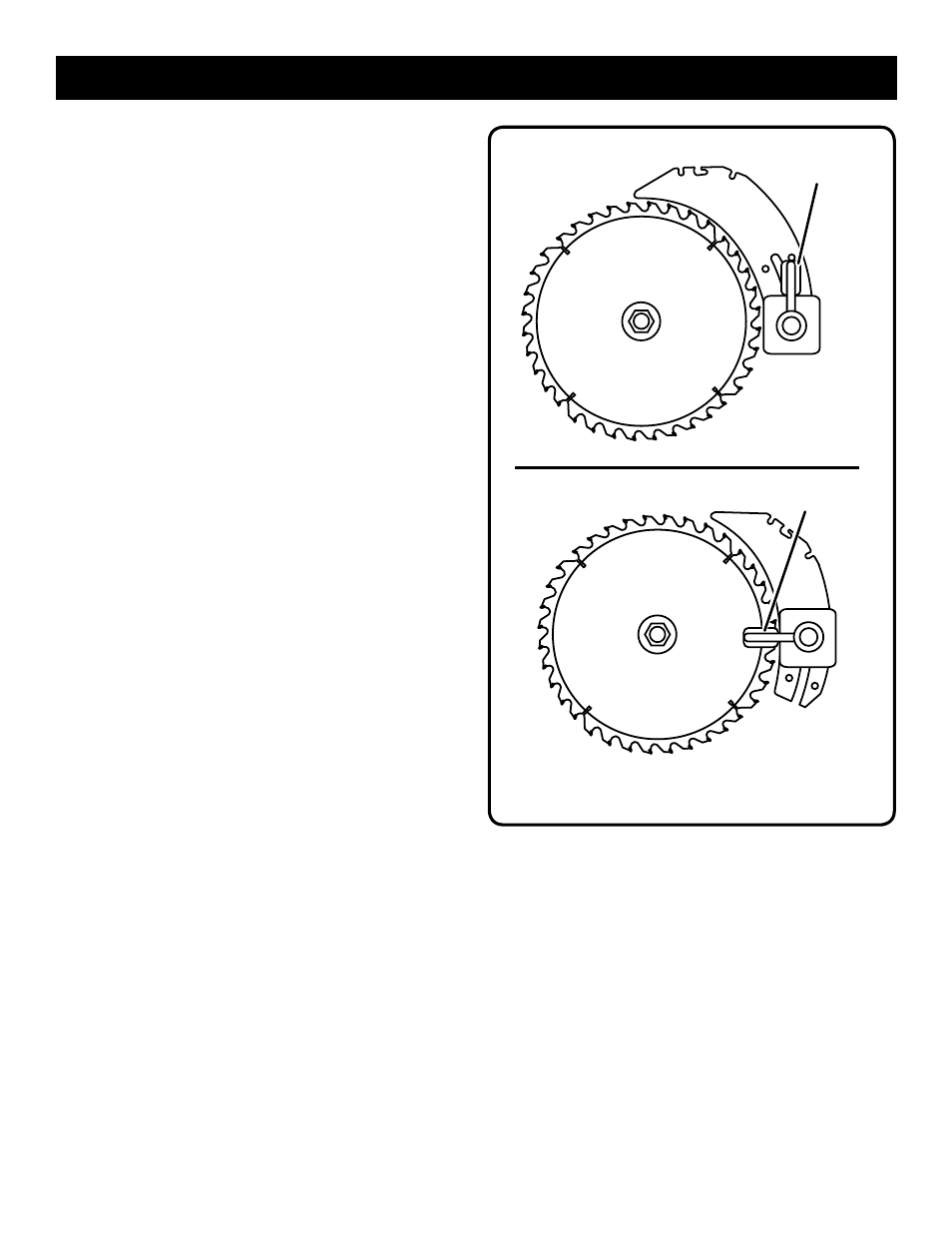

EN « HAUT » POSITION POUR TOUT PAR TRAVERSANTE
EN « BAS » POSITION POUR TOUTE
COUPE DE NON TRAVERSANTE
LEVIER DE DÉGAGEMENT
(VERROUILLÉE)
LEVIER DE
DÉGAGEMENT
(DÉVERROUILLÉE)
Fig. 12
POUR CHANGER ENTRE UNE COUTEAU
DIVISEUR
Voir la figure 12.
Cette scie est expédiée avec le couteau diviseur a placé
dans la coupe de non traversante ou « en bas » la position
et doit être en.« en haut » la position pour toutes autres
opérations de coupe.

Débrancher la scie.
Placer en la position « en haut » pour tout par les coupes
traversante :

Retrait de la plaque à gorge.
 Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la droite.
 Ouvrir le levier de dégagement en le tirant en haut.
 S’emparer de l’écarteur et le tirer vers le côté droit de la
scie pour relâcher l’écarteur du serre-joint de couteau
diviseur.
 Le tire l’écarteur en haut jusqu’à ce que es goupilles
internes sont engagées et l’écarteur c’est ci-dessus de
la lame de scie.
 Verrouiller le levier de dégagement en appuyant le
levier.
 Réinstallez de la plaque à gorge.
Placer en la position « en bas » pour tout par les coupes
non traversante :

Retirer de la plaque à gorge.
 Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la droite.
 Ouvrir le levier de dégagement en le tirant en haut.
 S’emparer de l’écarteur et le tirer vers le côté droit de la
scie pour relâcher l’écarteur du serre-joint de couteau
diviseur.
 Appuyer le couteau diviseur jusqu’à ce que es goupil-
les internes sont engagées et l’écarteur au-dessus de
la lame de scie.
 Le tire l’écarteur en haut jusqu’à ce que es goupilles
internes sont engagées et l’écarteur c’est ci-dessus de
la lame de scie.
 Verrouiller le levier de dégagement en appuyant le
levier.
 Réinstallez de la plaque à gorge.
