ENTRETIEN
Fig. 19
CLÉ DE LAME
VIS DE
FIXATION
DE LA LAME
Fig. 20
LAME
PORTE-LAME
LAME
PORTE-LAME
POUSSEZ LA LAME AVEC
L'EXTRÉMITÉ D'UN
TOURNEVIS
RETIREZ LA LAME
DU PORTE-LAME
POUSSEZ LA LAME DANS
LE PORTE-LAME
Fig. 18
Fig. 22
Fig. 21
RESSERREZ LES
VIS DE FIXATION DE
LA LAME

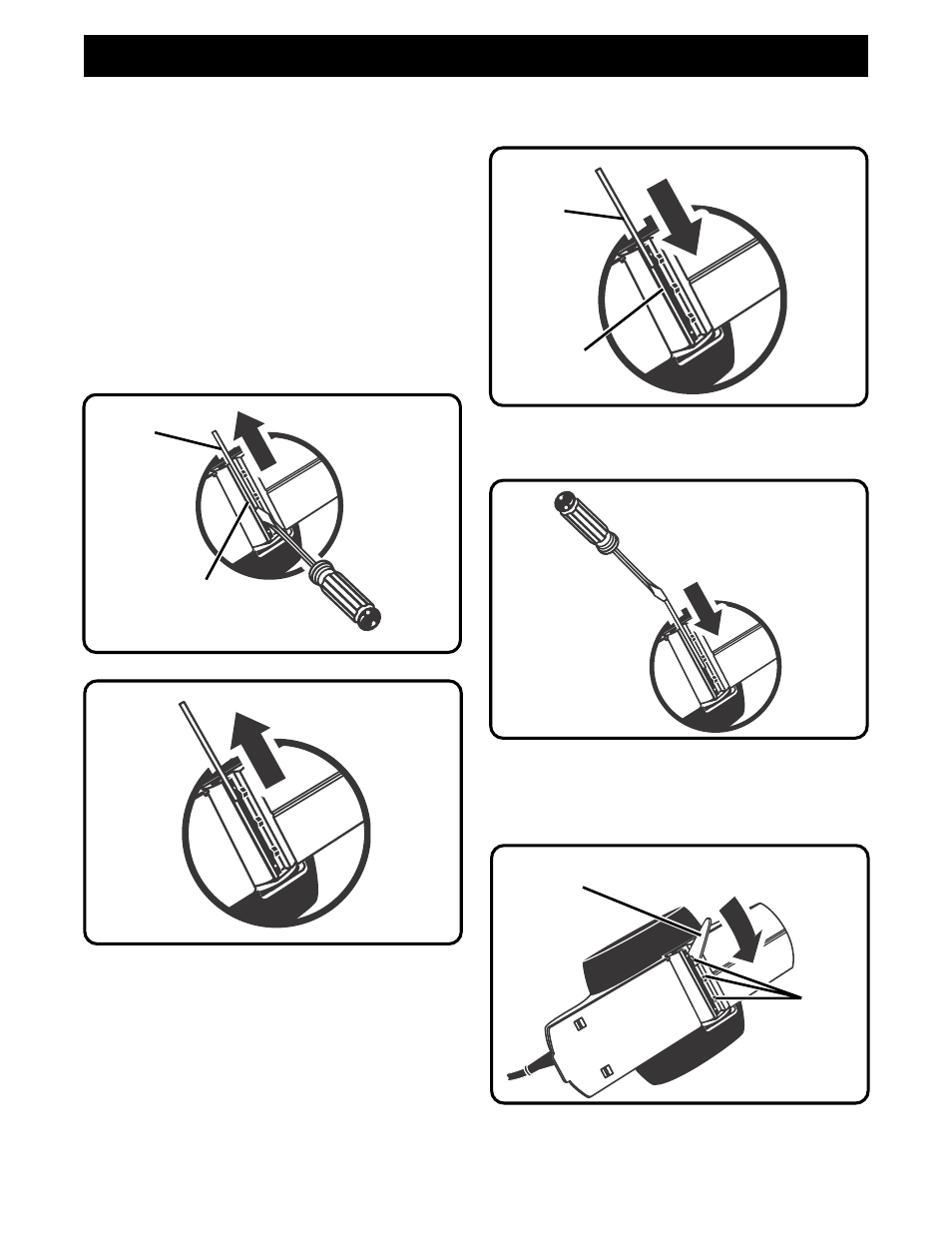

REMARQUE : Avant d'enlever les vieilles lames, notez
la direction de la coupe ainsi que l'orientation du bord
biseauté des lames. Le bord biseauté des nouvelles
lames doit être orienté de manière identique aux lames
d'origine.
■ En utilisant l'extrémité d'un tournevis, faites sortir la
lame du porte-lame. Voir figure 18. Enlevez l’ancienne
lame du porte-lame.
Voir figure 19.
REMARQUE : Si, une fois les vis de fixation desserrées,
la lame ne peut pas être repoussée du porte-lame,
utilisez un morceau de bois pour décoller la lame du
porte-lame, en appliquant un coup sec avec un petit
marteau. Poussez-la alors avec un tournevis pour
l’enlever.
■ Nettoyez toute la sciure et les copeaux qui se trouvent
dans la zone des lames.
■ Introduisez la lame neuve dans la fente du porte-lame.
Voir figure 20.
■ Utilisez un tournevis pour pousser la lame dans le porte-
lame, jusqu'à ce qu'elle soit centrée et en position.
Voir
figure 21 .
■ En utilisant la clé de lame, resserrez les trois vis de
fixation de la lame.
Voir figure 22 .
■ Répétez la technique ci-dessus pour changer l'autre
lame.
