12

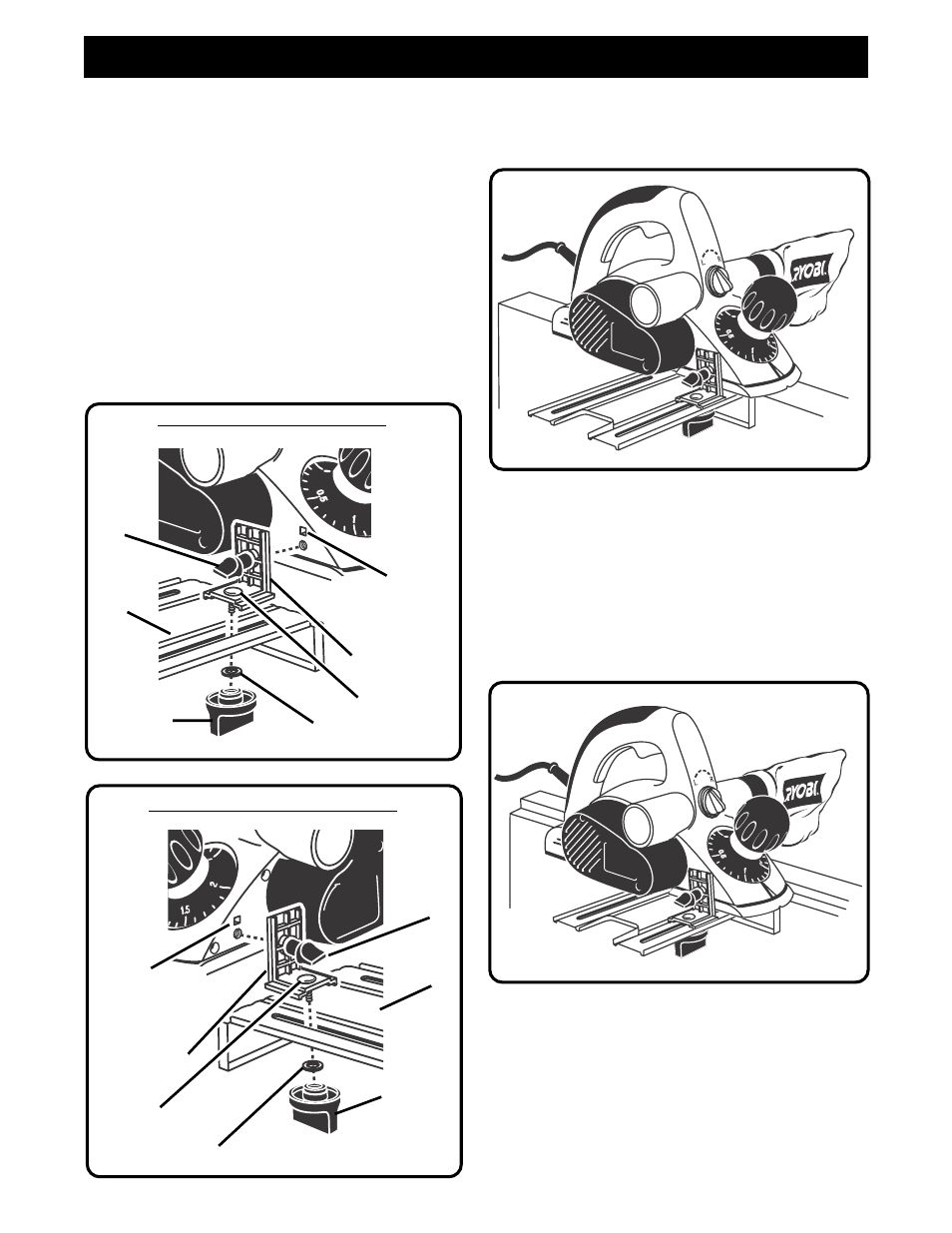

RABOTAGE D'UN CHANT
Voir figures 10 et 11.
Votre rabot comporte un guide de bord réglable pour
effectuer un rabotage précis des chants. Il peut être fixé
d'un côté ou de l'autre de votre rabot et est utile pour raboter
des chants de planches longues et inégales.
FIXATION DU GUIDE DE BORD
Assemblez le guide de bord et l'équerre de guide de bord
en utilisant la vis à collet carré, la rondelle et le bouton de
serrage. Fixez l'ensemble de guide sur le côté désiré du
rabot, en vous assurant que le tenon de positionnement de
l'équerre de guide de bord s'insère dans le trou prévu à cet
effet. Installez la vis manuelle et serrez-la bien.
Pour régler le guide de bord pour la largeur à couper,
desserrez le bouton de serrage et réglez à la position
désirée. Resserrez bien le bouton de serrage.
Fig. 10
BOUTON DE
SERRAGE
VIS À COLLET
CARRÉ
RONDELLE
GUIDE DE
BORD
ÉQUERRE DE
GUIDE DE BORD
Fig. 11
FONCTIONNEMENT
VIS
MANUELLE
Fig. 12
TROU POUR LE
TENON DE
POSITIONNEMENT
Fig. 13
MONTAGE DU CÔTÉ DROIT
Lorsque vous effectuez une coupe en utilisant le guide de
bord, celui-ci doit être maintenu fermement contre le chant
de la planche. Voir figure 12.
COUPES DE FEUILLURES
Voir figure 13.
Votre rabot peut effectuer des coupes de feuillures. Le guide
de bord se fixe sur le côté droit du rabot et peut être utilisé
pour faire des coupes de feuillures. La profondeur maximale
de la feuillure est de 8 mm (5/16 po) et doit être exécutée
par passes de 2 mm (5/64 po) maximum pour obtenir la
profondeur désirée. La largeur de la feuillure est réglable
en déplaçant le guide de bord.
MONTAGE DU CÔTÉ GAUCHE
ÉQUERRE DE
GUIDE DE BORD
VIS À COLLET
CARRÉ
RONDELLE
BOUTON DE
SERRAGE
GUIDE DE
BORD
VIS
MANUELLE
TROU POUR LE
TENON DE
POSITIONNEMENT
