MONTAGE D’UN MANCHON DE PONÇAGE
DE 12,7 mm (1/2 po)
Voir figure 5.
Suivez ces directives pour monter un manchon de ponçage
de 12,7 mm (1/2 po).
■ Débranchez la ponceuse.
AVERTISSEMENT:
Si l’outil n'est pas débranché, il peut démarrer
accidentellement et gravement blesser.
■ Placez la rondelle inférieure de broche sur la broche,
les ailettes en dessous.
NOTE: Placez toujours les ailettes de la rondelle en
dessous. Les ailettes aident à évacuer la poussière par
la sortie de poussière, évitant son accumulation.
L'accumulation de poussière dans cette zone peut
provoquer l'arrêt du mouvement oscillatoire. Utilisez
toujours la rondelle inférieure de broche avec tous les
manchons de ponçage.
■ Installez la rondelle d'obturation qui comporte une
ouverture de diamètre de 13 mm (.5 po).
■ Installez le manchon de ponçage de 12,7 mm (1/2 po)
sur la broche.
NOTE: Le manchon de ponçage se monte directement
sur la broche. Aucune broche en caoutchouc n'est
nécessaire.
■ Installez la rondelle supérieure de broche de 15,9 mm
(5/8 po) et l'écrou hex.
■ Maintenez le manchon de ponçage sur la broche.
■ Serrez l'écrou hex. en utilisant la clé fournie.
NOTE: Serrez soigneusement l'écrou hex. Ne serrez
pas trop.
■ Remettez la clé dans son emplacement de rangement.
RÉGLAGES

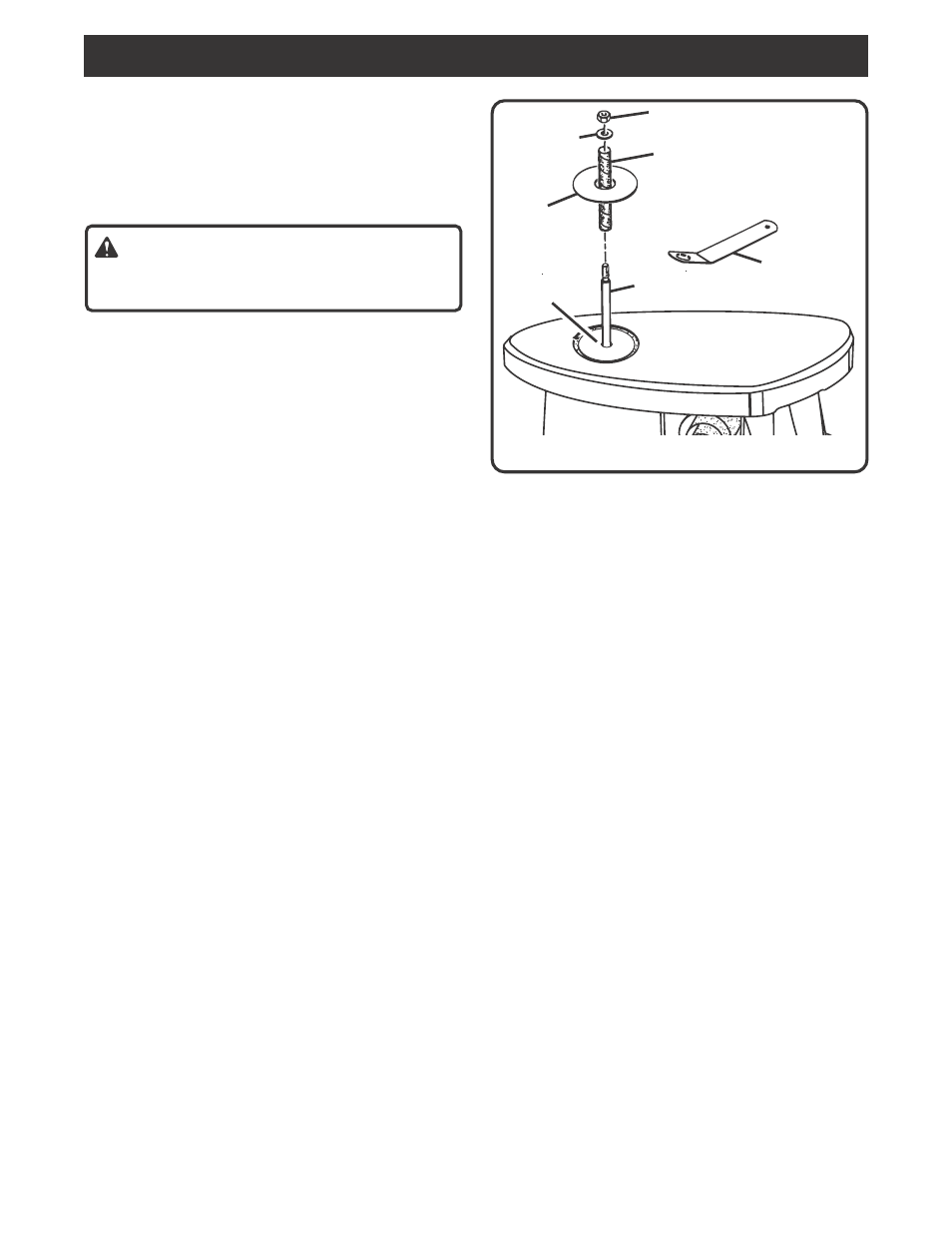

Fig. 5
ÉCROU HEX.
BROCHE
CLÉ
MANCHON DE
PONÇAGE
RONDELLE
D'OBTURATION
RONDELLE
INFÉRIEURE
DE BROCHE
RONDELLE
SUPÉRIEURE
DE BROCHE
