10
ENLÈVEMENT D’UN MANCHON DE
PONÇAGE
Voir figure 3.
Suivez ces directives pour enlever un manchon de ponçage.
■ Débranchez la ponceuse.
AVERTISSEMENT:
Si l’outil n'est pas débranché, il peut démarrer
accidentellement et gravement blesser.
■ Maintenez le manchon de ponçage sur la broche.
■ Desserrez l'écrou hex. en utilisant la clé fournie.
NOTE: Si l'écrou hex. est trop serré et que la broche
tourne à l'intérieur du manchon de ponçage, maintenez
la broche au moyen d'une clé de 6,4 mm (1/4 po) (non
fournie) sur les méplats au sommet de la broche et
desserrez l'écrou hex.
■ Enlevez l'écrou hex, la rondelle supérieure de broche,
le manchon de ponçage, la broche en caoutchouc et la
rondelle d'obturation.
NOTE: Il est recommandé d’enlever les accumulations
de poussière/sciure sur la rondelle d'obturation, dans
son logement et en dessous de la rondelle inférieure de
broche, après chaque utilisation. Enlevez la rondelle
inférieure de broche et retirez la poussière accumulée.
MONTAGE D’UN MANCHON DE
PONÇAGE
(Tous sauf celui de 12,7 mm [1/2 po])
Voir figure 4.
Suivez ces directives pour monter un manchon de ponçage.
■ Débranchez la ponceuse.
AVERTISSEMENT:
Si l’outil n'est pas débranché, il peut démarrer
accidentellement et gravement blesser.
■ Placez la rondelle inférieure de broche sur la broche,
les ailettes en dessous.
NOTE: Placez toujours les ailettes de la rondelle en
dessous. Les ailettes aident à évacuer la poussière
par la sortie de poussière, évitant son accumulation.
L'accumulation de poussière dans cette zone peut
provoquer l'arrêt du mouvement oscillatoire. Utilisez
toujours la rondelle inférieure de broche avec tous les
manchons de ponçage.
■ Sélectionnez et installez la rondelle d'obturation
appropriée. Référez-vous au paragraphe SÉLECTION
DES RONDELLES D'OBTURATION ET DES
RONDELLES SUPÉRIEURES DE BROCHE plus haut
dans ce manuel.
■ Sélectionnez et installez la broche en caoutchouc
correcte.
■ Installez le manchon de ponçage approprié sur la
broche en caoutchouc.
NOTE: S'il devient difficile d'enlever ou d’installer le
manchon de ponçage, appliquez du talc sur la broche
RÉGLAGES

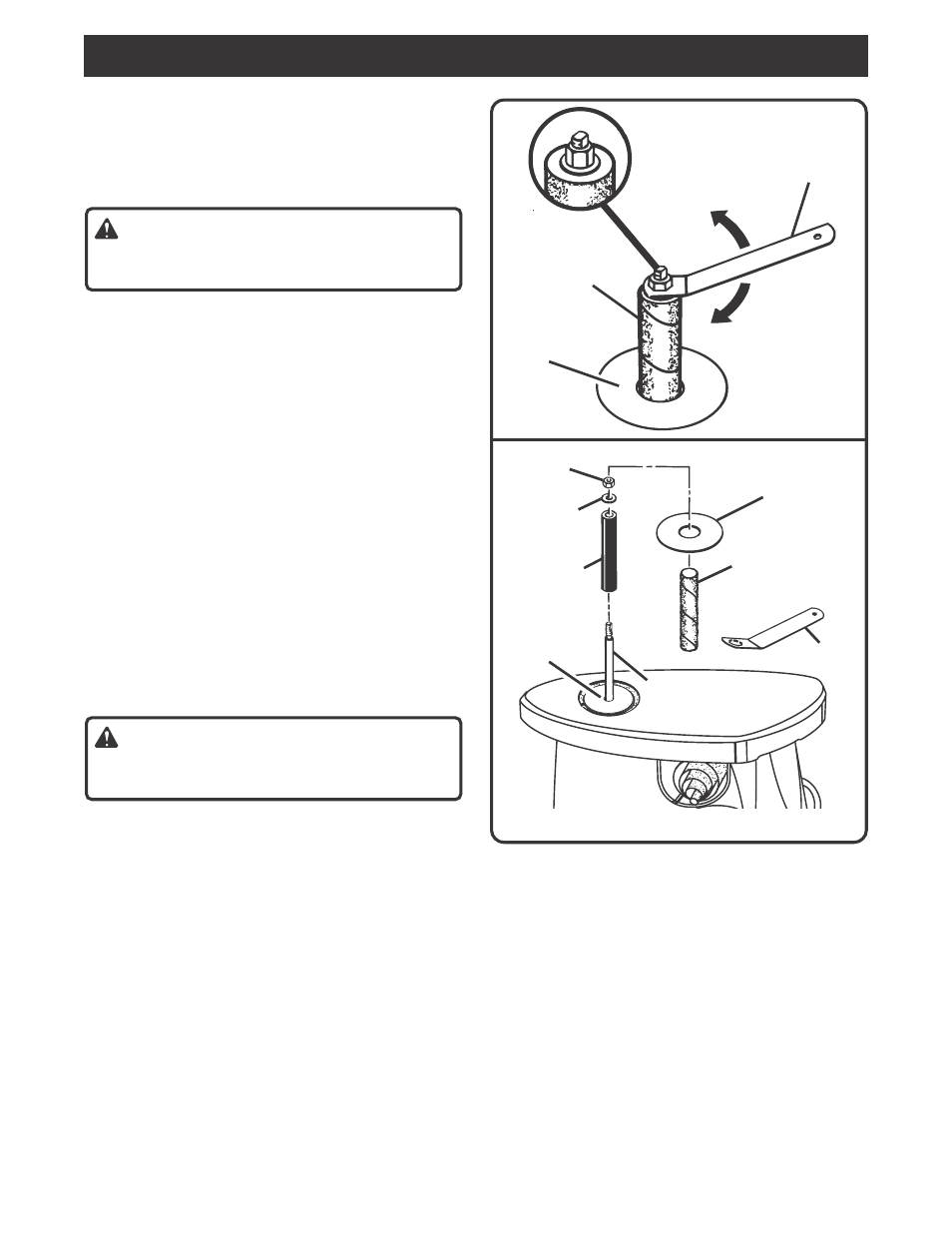

Fig. 3
Fig. 4
CLÉ
DESSERRER
SERRER
ÉCROU
HEX.
BROCHE
MANCHON DE
PONÇAGE
RONDELLE
D'OBTURATION
CLÉ
MANCHON DE
PONÇAGE
RONDELLE
D'OBTURATION
RONDELLE
INFÉRIEURE
DE BROCHE
RONDELLE
SUPÉRIEURE
DE BROCHE
BROCHE EN
CAOUTCHOUC
en caoutchouc ou à l'intérieur du manchon de ponçage
avant de l'installer sur la broche en caoutchouc.
■ Installez la rondelle supérieure de broche et l'écrou
hex.
NOTE: Utilisez la rondelle de 22,2 mm (7/8 po) pour
les broches en caoutchouc de 19,1 mm (3/4 po),
25,4 mm (1 po) et 38,1 mm (1-1/2 po). Utilisez la
rondelle de 46 mm (1-13/16 po) pour les broches en
caoutchouc de 50,8 mm (2 po) et 76,2 mm (3 po).
■ Maintenez le manchon de ponçage sur la broche.
■ Serrez l'écrou hex. en utilisant la clé fournie.
NOTE: Serrez juste suffisamment l'écrou hex. pour
dilater la broche en caoutchouc contre la paroi intérieure
du manchon de ponçage. Ne serrez pas trop.
■ Remettez la clé dans son emplacement de rangement.
