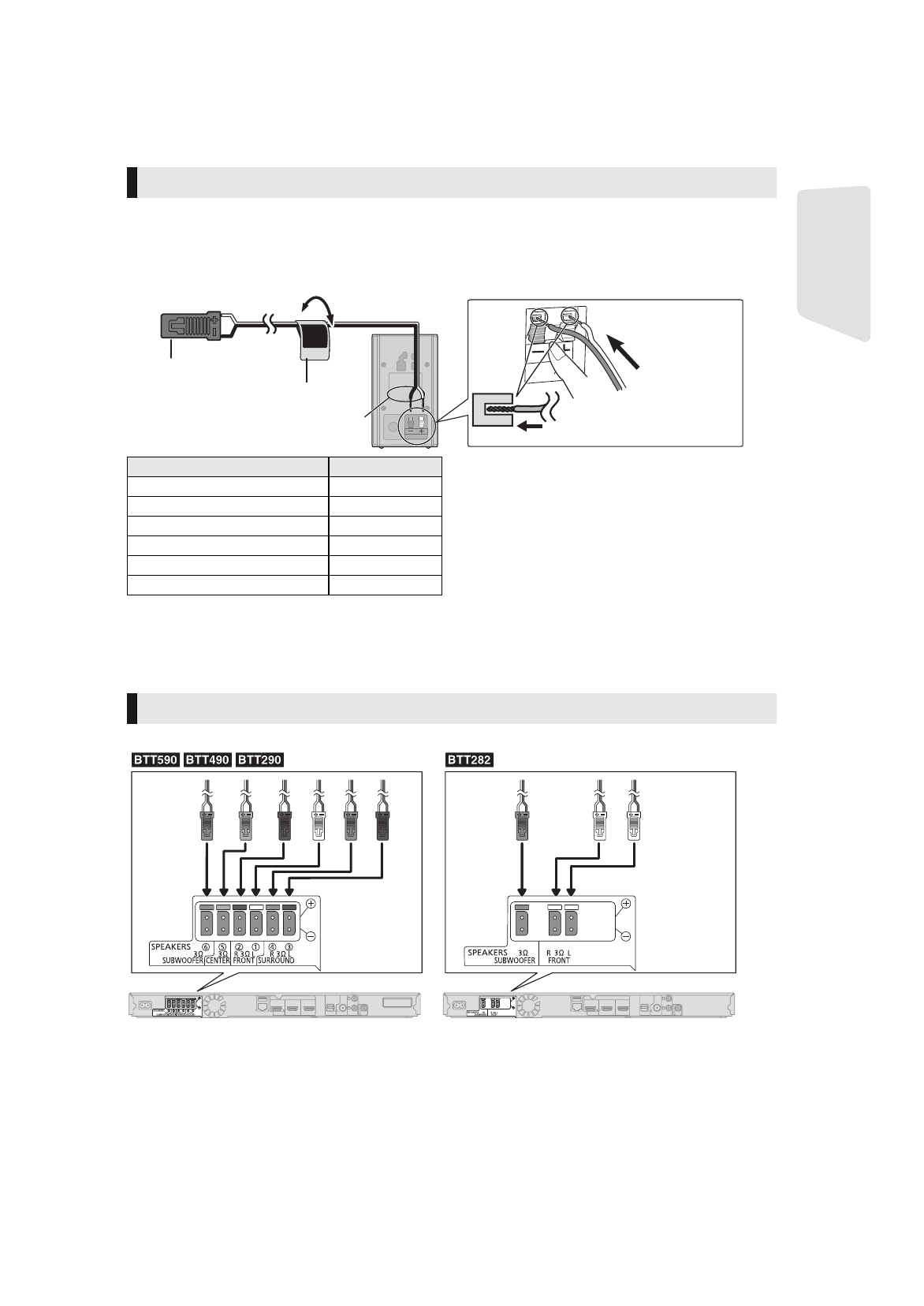

Collez l'étiquette du câble de l'enceinte (fournie) et connectez les câbles d'enceinte aux enceintes.
≥
Pour connecter les enceintes avec le système sans fil SH-FX71 en option (
10), utilisez les câbles d'enceinte
fournis avec le SH-FX71.
ex.:
[BTT490]
[BTT290]
Enceinte surround
ÉTAPE 3: Raccordements
Eteignez tous les appareils avant le branchement et lisez le mode d'emploi approprié.
Ne connectez pas le fil d’alimentation CA tant que toutes les autres connexions n'ont pas été effectuées.
Connectez les câbles de l’enceinte aux prises de la même couleur.
Pour connecter les câbles de l’enceinte
SURROUND
Lch
Appuyez
r
: Blanc
s
: Ligne bleue
Autocollant câble enceinte (fourni)
Connecteur
Indicateur de l'enceinte
Autocollant câble enceinte
Connecteur
1
FRONT Lch
1
BLANC
2
FRONT Rch
2
ROUGE
3
SURROUND Lch
3
BLEU
4
SURROUND Rch
4
GRIS
5
CENTER
5
VERT
6
SUBWOOFER
6
VIOLET
