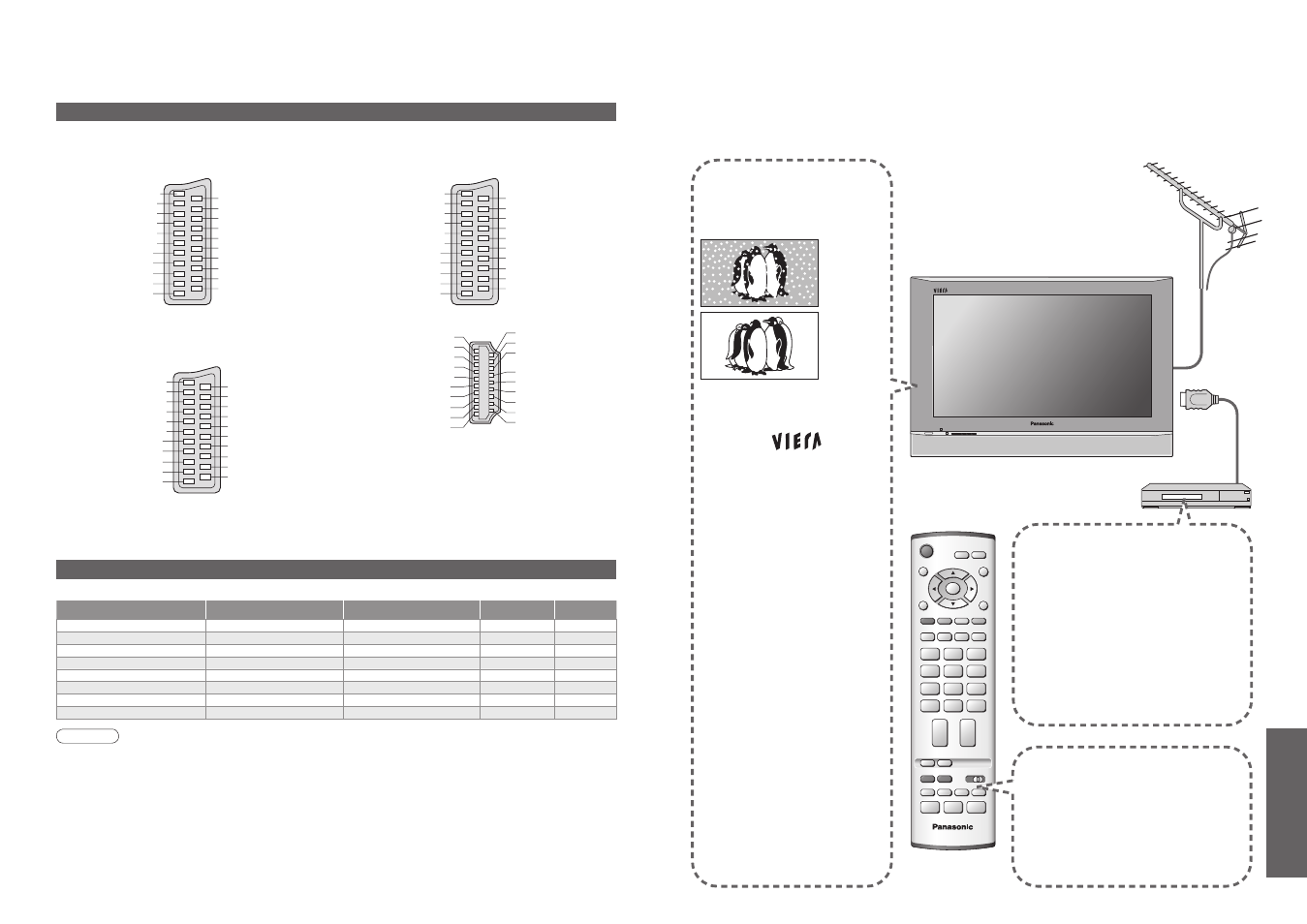

Données techniques
Signaux d’entrée pouvant être af fi chés
∗ Marquer: Signaux d’entrée applicables aux connecteurs Composant (Y, P B , P R ) et HDMI
Remarque
•
Les signaux n’ayant pas les caractéristiques ci-dessus ne donnent pas toujours des images
correctes. •
Les signaux ci-dessus sont reformatés pour un visionnement optimal sur votre écran.
•
Foire aux questions
•
Données techniques
FAQ
Avant de demander toute réparation ou assistance, veuillez suivre ces indications simples pour résoudre
le problème.
Si le problème persiste, contactez votre revendeur Panasonic ou le Centre d’attention à la clientèle
Panasonic pour une assistance.
Points blancs ou
ombre sur les
images (bruit)
•
Véri fi ez la position, l’orientation et
le raccordement de l’antenne.
Le logo
apparaît aux quatre
coins de l’écran.
Le contraste est
diminué
•
La fonction pour empêcher
l’apparition d’une image rémanente
est activée.
(Il ne s’agit pas d’un symptôme de
défaillance)
● L’économiseur d’écran est activé
si le téléviseur n’est pas opéré
pendant un certain temps en
mode AV.
● Le contraste est diminué lorsque
le télétexte, radio, menu, etc.
dure quelques minutes.
● Effet “image rémanente” (p. 5)
Une seule portion de
l’écran reste sombre
•
Un pixel ou un point luminescent
peut parfois disparaître sur les
écrans plasma.
(Il ne s’agit pas d’un symptôme de
défaillance)
Les images provenant
d’un appareil raccordé
sont déformées lorsque
l’appareil est raccordé
via la prise HDMI
•
Est-ce que le câble HDMI est raccordé
correctement ? (p. 24) •
Mettez le téléviseur et l’appareil hors
tension, puis à nouveau sous tension. •
Véri fi ez le signal d’entrée provenant de
l’appareil. (p. 28) •
Utilisez un appareil compatible avec
EIA/CEA-861/861B.
La télécommande ne
fonctionne pas
•
Les piles sont-elles correctement mises en
place ?
(p. 6) •
Est-ce que le téléviseur est allumé ?
Nom du signal
Fréquence
horizontale (kHz)
Fréquence
verticale (Hz)
Component HDMI
525 (480) / 60i 15,73 59,94 ∗ ∗
525 (480) / 60p 31,47 59,94 ∗ ∗
625 (576) / 50i 15,63 50,00 ∗ ∗
625 (576) / 50p 31,25 50,00 ∗ ∗
750 (720) / 60p 45,00 60,00 ∗ ∗
750 (720) / 50p 37,50 50,00 ∗ ∗
1.125 (1.080) / 60i 33,75 60,00 ∗ ∗
1.125 (1.080) / 50i 28,13 50,00 ∗ ∗
Informations sur les prises Péritel et HDMI
Masse connecteur
Sortie CVBS (vidéo)
Masse CVBS
Entrée rouge
Masse rouge
Entrée vert
Masse vert
Entrée bleu
Masse bleu
Sortie audio (L)
Sortie audio (R)
Entrée CVBS (vidéo)
Masse état RVB
État RVB
Masse
--
--
État CVBS
Entrée audio (L)
Masse audio
Entrée audio (R)
21
19
17
15
13
11
9
7
5
3
1
20
18
16
14
12
10
8
6
4
2
■
Prises Péritel AV1
(RVB, Vidéo)
Entrée AV1 possibles: RVB (Rouge / Vert / Beul).
Masse connecteur
Sortie CVBS (vidéo)
Masse CVBS
Entrée SC
Masse
--
Masse
--
Masse
Sortie audio (L)
Sortie audio (R)
Entrée CVBS (vidéo)
Masse
--
Masse
--
Données Q-Link
État CVBS
Entrée audio (L)
Masse audio
Entrée audio (R)
21
19
17
15
13
11
9
7
5
3
1
20
18
16
14
12
10
8
6
4
2
■
Prises Péritel AV2
(Vidéo, S-Vidéo, Q-Link)
AV2: L’etat des broches 15 et 20 dépend de la sélection
S-VHS / VIDEO
Masse connecteur
Sortie CVBS (vidéo)
Masse CVBS
Entrée rouge, Entrée SC
Masse rouge
Entrée vert
Masse vert
Entrée bleu
Masse bleu
Sortie audio (L)
Sortie audio (R)
Entrée CVBS (vidéo)
Masse état RVB
État RVB
Masse
--
Données Q-Link
État CVBS
Entrée audio (L)
Masse audio
Entrée audio (R)
21
19
17
15
13
11
9
7
5
3
1
20
18
16
14
12
10
8
6
4
2
■
Prises Péritel AV3
(RVB, Vidéo, S-Vidéo, Q-Link)
AV3: L’etat des broches 15 et 20 dépend de la sélection
S-VHS / VIDEO
Détection de prise active
Masse DDC/CEC
SCL
CEC
Protection d’horloge TMDS
Données 0
− TMDS
Données 0+ TMDS
Protection de données 1 TMDS
Données 2
− TMDS
Données 2+ TMDS
Alimentation +5V
SDA
Réservé (dans câble mais non
connecté sur périphérique)
Horloge
− TMDS
Horloge+ TMDS
Protection de données 0 TMDS
Données 1
− TMDS
Données 1+ TMDS
Protection de données 2 TMDS
19
17
15
13
11
9
7
5
3
1
18
16
14
12
10
8
6
4
2
■
Prise HDMI
