8
F082-1
Raccordements de votre appareil
Alimentation en eau froide

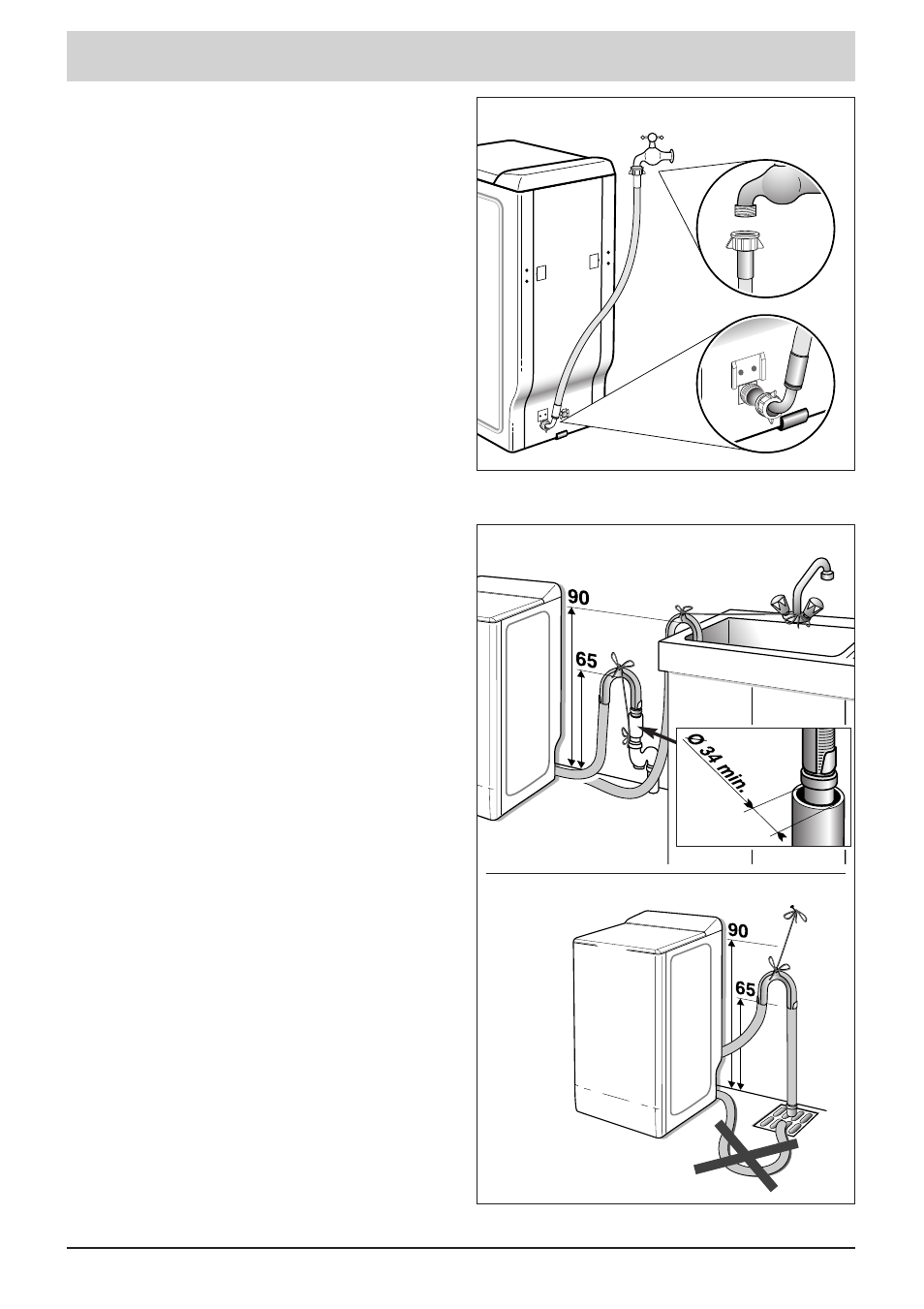

Branchez le tuyau d'alimentation
(Dessin 6)
:
- d'une part, sur le raccord situé à l'arrière
de la machine
- d'autre part, sur un robinet muni d'un
embout fileté Ø 20x27 (3/4 BSP).
Si vous utilisez un robinet auto-perceur,
l’ouverture pratiquée doit être d’un diamètre
de 6 mm minimum.
Dessin 6
Arrivée d'eau :
- Pression d'eau mini
: 0,07 MPa ou 0,7 bar
- Pression d'eau maxi : 1 MPa ou 10 bar
Evacuation des eaux usées
Raccordez le tuyau de vidange, après avoir
monté à l'extrémité de ce dernier la crosse
fournie dans la machine (Dessin 7.1) :
• soit, de façon provisoire, sur un évier ou
une baignoire
• soit, de façon permanente, sur un siphon
ventilé.
Si votre installation n’est pas équipée d’un
siphon ventilé, veillez à ce que le raccordement
ne soit pas étanche. En effet, pour éviter tout
refoulement d’eaux usées dans la machine,
il est vivement recommandé de laisser libre
passage à l’air entre le tuyau de vidange de
la machine et le conduit d’évacuation.
Dans tous les cas, la crosse de vidange devra
être placée à une hauteur comprise entre 65
et 90 cm par rapport à la base de la machine.


Veillez à bien maintenir le tuyau de
vidange au moyen d'un lien afin d’éviter
que la crosse ne se dégage en cours de
vidange et provoque une inondation.
Il est possible d’évacuer les eaux usées au
sol, à condition que le tuyau de vidange passe
par un point situé à une hauteur comprise
entre 65 et 90 cm par rapport à la base de
la machine (Dessin 7.2).
Dessin 7.1
Dessin 7.2
