Entretien courant

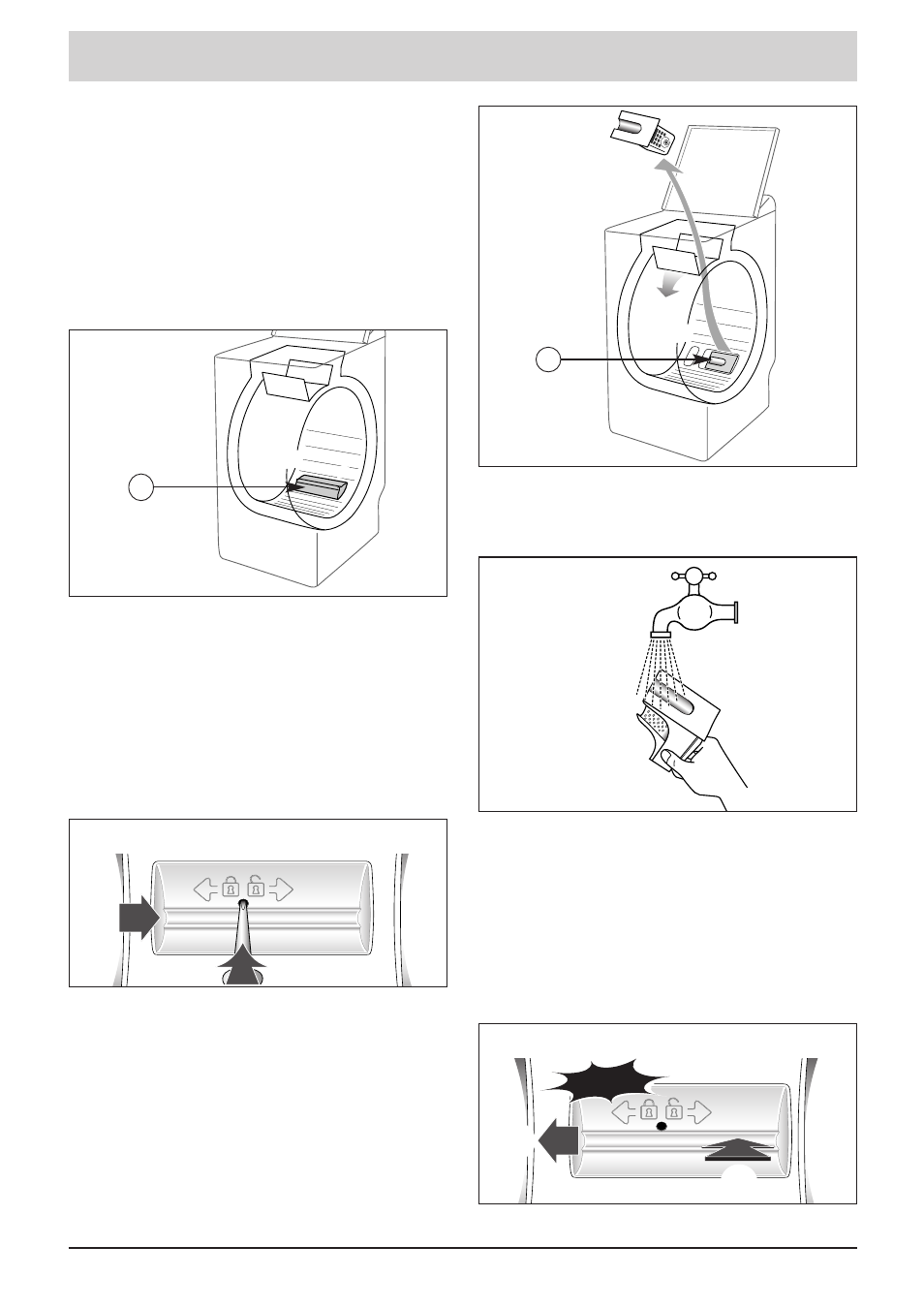

Nettoyage du filtre de pompe
Ce filtre récupère les petits objets que vous
avez pu laisser par mégarde dans les
vêtements et évite qu'ils ne perturbent le
fonctionnement de la pompe.
Pour le nettoyer procédez comme suit :
- ouvrez les portillons du tambour. Au fond
de ce dernier vous voyez apparaître une
pièce en plastique «A» (Dessin12)
- déverrouillez cette pièce (Dessin13).
Pour cela :
• introduisez une tige (un crayon ou un
tournevis, par exemple) dans le trou situé
sur la pièce «A»
• tout en appuyant verticalement à l’aide
de cette tige, poussez la pièce «A» vers
la droite jusqu’à ce qu’elle s’échappe de
son logement
- retirez la pièce «A»
- tournez légèrement le tambour, portillons
ouverts, vers l'avant de la machine
(Dessin14)
Par les ouvertures laissées libres par le retrait
de la pièce «A», vous avez accès au filtre
de pompe «B».
- retirez-le de son logement (Dessin14)
- enlevez les différents objets se trouvant
à l'intérieur
- rincez-le sous le robinet (Dessin15)
- remettez-le en place en le poussant bien
à fond dans son logement après avoir
vérifié la propreté de ce dernier
- remettez la pièce «A» en place en prenant
soin de bien la positionner dans les
ouvertures au fond du tambour et en la
poussant vers la gauche jusqu’à ce qu’elle
soit parfaitement encliquetée (Dessin16).
A
Dessin 12
Dessin 13
Dessin 14
B
➀
➁
Dessin 15
CLANG
Dessin 16
➀
➁
