Connecter les accessoires
12�2 Sensor Box Professional Plus
Le Sensor Box Professional Plus est monté pour saisir le rayonnement solaire. Avec cet accessoire, le Solar-
Log™ peut calculer l'écart entre la production possible et celle réelle.
Jusqu'à 9 Sensor Box Professional Plus peuvent être reliés au Solar-Log™ . Les capteurs de rayonnement
solaire doivent être montés de façon à ce que la cellule solaire du capteur et les modules de l'installation
solaire soient le plus possible orientés de la même façon vers le soleil, à savoir que le capteur doit avoir la
même orientation et la même inclinaison.
La position du capteur doit être choisie, si possible, de façon à :
•
ce qu'il n'y ait pas d'ombres.
•
ce que de la neige n'influence pas anormalement le fonctionnement du capteur en hiver.
C'est pourquoi il est recommandé de monter le capteur sur le côté ou au-dessus des modules solaires. Pour
les installations parallèles montées sur toit, des rails de montage en surplomb peuvent être généralement
utilisés comme surface de montage. Dans les autres cas, il faudra se procurer le cas échéant un support de
montage approprié.
Sur les installations avec différentes orientations de module, un Sensor Box doit être utilisé pour chaque
orientation.
Le Solar-Log™ peut saisir et mémoriser d'autres données environnementales via le Sensor Box Professional
Plus (avec accessoires optionnels). Les données environnementales comportent :
•
Rayonnement solaire (intégré)
•
Température du module
La température du module est saisie via un capteur de température à cellules, ce qui permet de se
passer d’un montage onéreux à l’arrière du module.
•
Température ambiante (en option, réf. : 220062)
•
Vitesse du vent (en option, réf. 220061)
Ces données fournissent des informations essentielles pour les évaluations et analyses nécessaires pour le
contrôle du rendement.
Précisions concernant le montage sur le toit
Le capteur de rayonnement est spécialement conçu pour une utilisation permanente à l'extérieur (IP65).
Les câbles fournis pour le Sensor Box Professional Plus sont résistants aux UV et aux intempéries.
Montage Recommandée Pas autorisé

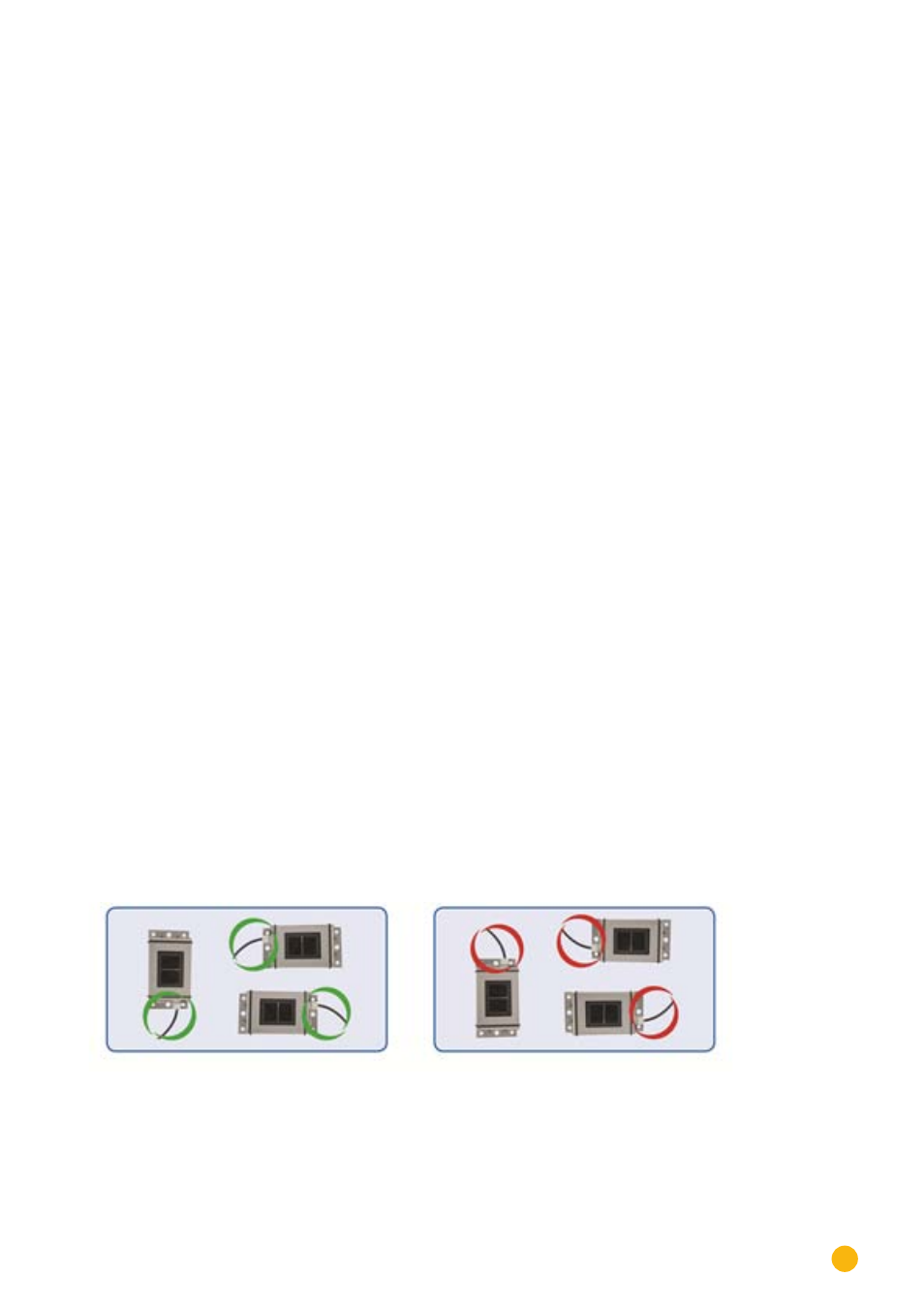

Fig. 28: Instructions de montage du Sensor Box Professional Plus
Lors du montage du capteur, veiller à disposer le câble de raccordement conformément au schéma.
