Raccordements optionnels
9 Raccordements optionnels
Les appareils Solar-Log™ sont fabriqués en plusieurs versions et peuvent être dotés, en fonction de l'appli-
cation, d'interfaces et de raccordements supplémentaires.
9�1 Solar-Log™ GPRS
Raccordement de l'antenne et fente d'insertion pour carte SIM
En plus des connexions du Solar-Log™ standard, le Solar-Log™ GPRS avec modem GPRS intégré est équipé
d'une fente d'insertion pour carte SIM et d'une connexion filetée pour l'antenne du réseau de téléphonie
mobile.
•
Avant le montage mural, placer la carte SIM dans la fente d'insertion située à l'arrière, du côté inté-
rieur droit du Solar-Log™ GPRS.

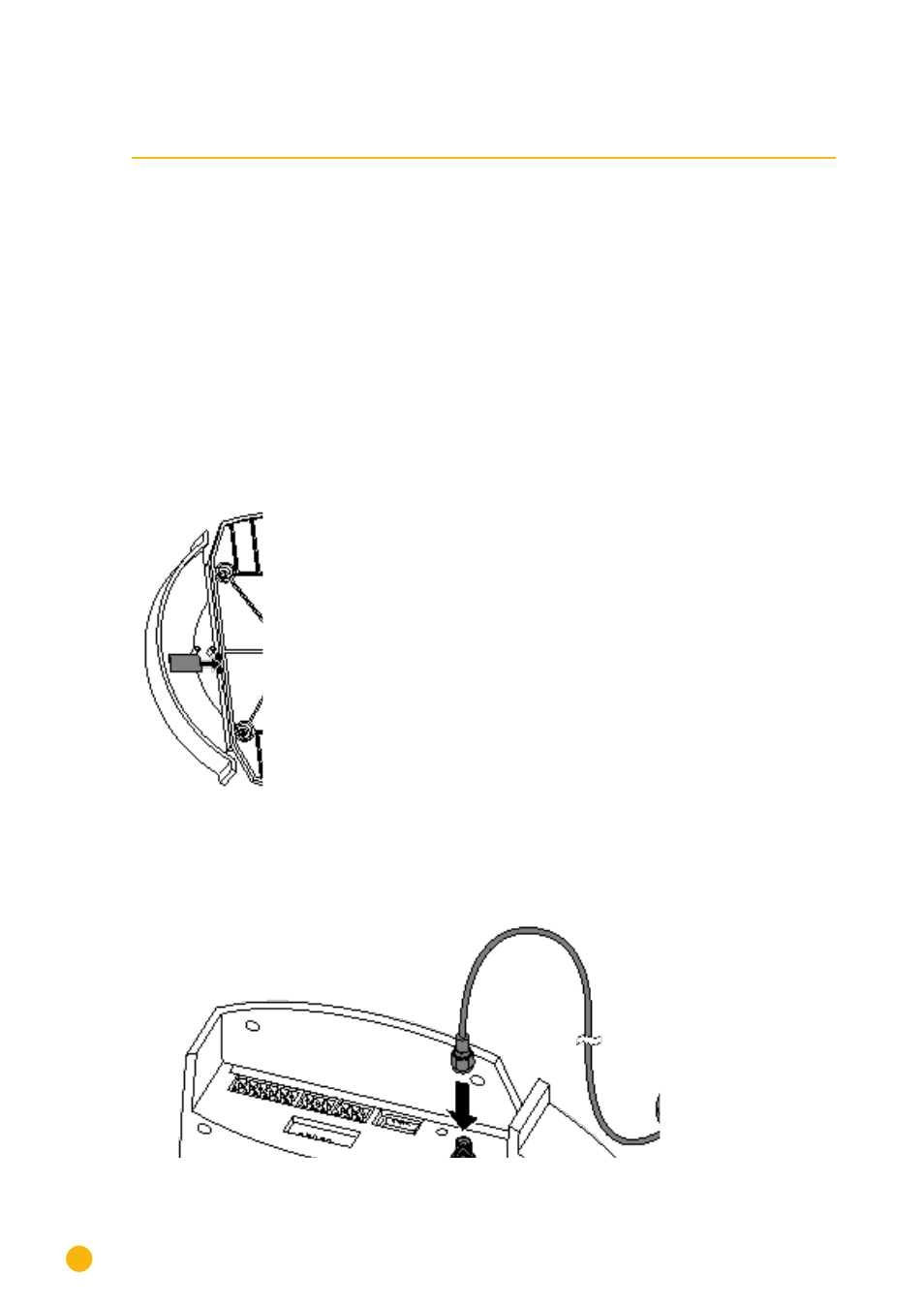

Fig. 14: Fente d'insertion de la carte SIM du côté intérieur droit (Solar-Log™ GPRS)
•
Visser l'antenne externe à la connexion de l'antenne sur la partie supérieure de l'appareil.
Repérer un emplacement adapté, présentant une bonne qualité de réception, pour l’antenne à
socle magnétique.
Fig. 15: Connexion de l'antenne sur la partie supérieure de l'appareil (Solar-Log™ GPRS)
