ROCKINGER RO 825 B - Manuel (Page 5)

ROCKI NG E R
Member of JOST-World
30
F
1 1.. M Mo on ntta ag ge e R RO O i i 8 82 25 5 B B
Montage sur support d’attelage ROCKINGER
RO
i 899 D utilisation de cadres d’attelage
réglables en hauteur
Pour la fixation sur un support d’attelage ROCKINGER
de type 899 D 30 avec un entraxe de 160 x100 / M 20, 4 vis M 20 x 55
sont requises: p.ex. ensemble de vis RO 74 L052.

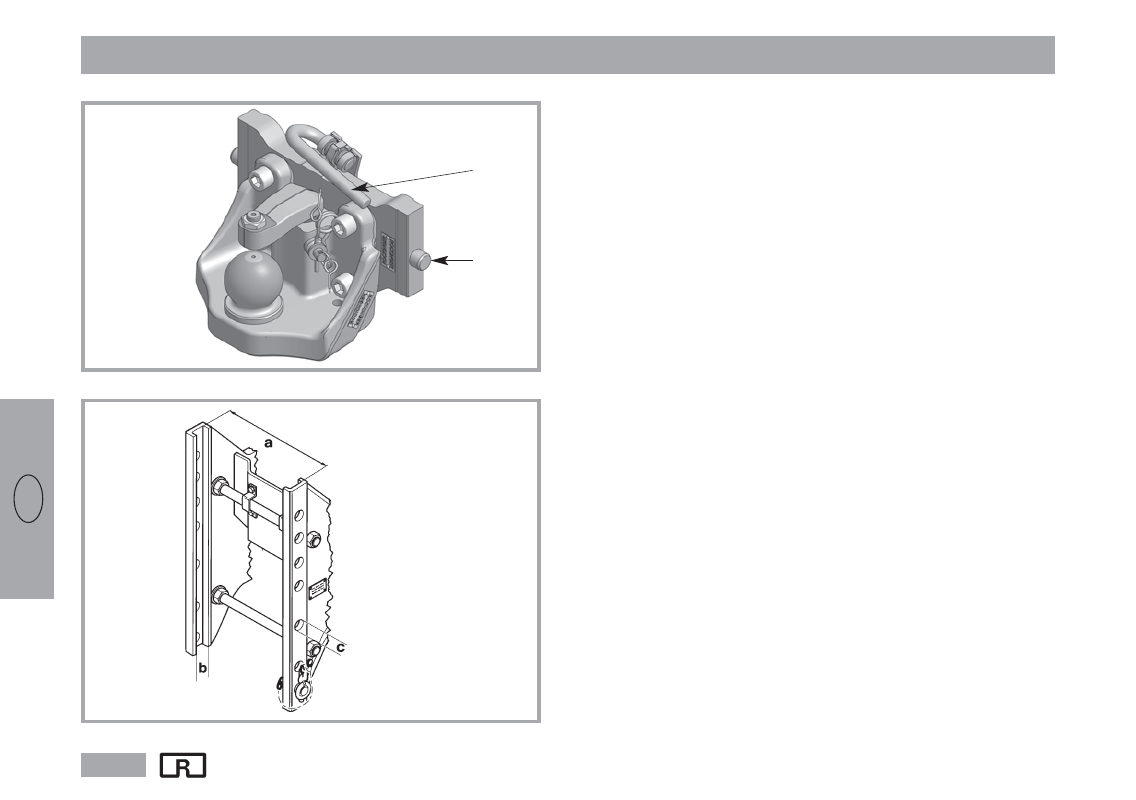

x Placer l’attelage à boule avec support d’attelage, en partant du
haut, dans la voie de guidage du cadre de l’attelage.
x ATTENTION: Bien maintenir l’attelage! Risque de blessure!
x Tourner la poignée (H) de la rondelle à virage vers le haut et la
comprimer vers la gauche. Les boulons d’arrêt (A) se déplacent
vers l'intérieur.
x Placer l’attelage dans la hauteur souhaitée dans le cadre de la
remorque. Maintenir l’attelage en position et, en même temps,
tourner de nouveau la poignée (H) vers la droite afin de soutenir
l’encliquetage.
x Quand les boulons d’arrêt sont encliquetés, relâcher la poignée (H).
La poignée doit s’encliqueter en position de sécurité.
Contrôle: La poignée doit être rabattue vers le bas et, en position
sécurisée, elle ne peut se laisser comprimer vers la gauche que
d’environ 3 –4 mm.
Ill. 4
Ill. 3
H
A
a = Cote (mm)
b = Largeur de rainure (mm)
c = Alésage de broche (mm)
