M Ma aiin ntte en na an nc ce e 3.2 Contrôle
Coussinet
– Jeu en longueur
x Bouger avec force en direction longitudinale la tête de
l'attelage (pas le pavillon), à l'état désaccouplé (voir ill. 5):
Un jeu longitudinal ne doit pas être constaté
– Jeu en hauteur
x Ouvrir l'attelage
x Bouger vers le haut et vers le bas la tête d'attelage avec un
outillage approprié (voir ill. 6):
Le jeu en hauteur ne doit pas dépasser 3 mm au maximum
mesuré à la tête d'attelage (axe central de l'axe
d'accouplement).
Axe d'accouplement
Déterminer l'usure au moyen du gabarit ROCKINGER
(réf. 57122, voir ill. 7):
Le diamètre de la partie sphérique ne doit pas dépasser vers le
bas 46 mm, sinon échanger l'axe d'accouplement.
Le jeu vertical de l'axe d'accouplement (voir ill. 8) ne doit pas
dépasser 2 mm au maximum
Bague inférieure
Déterminer l'usure de la bague inférieure au moyen du gabarit
ROCKINGER (réf. 57334).
Le diamètre intérieur de la bague inférieure ne doit pas dépasser
35,9 mm
.
Le passage vers le bas doit être libre.
Remplacement voir prospectus de réparation (sur demande).
Bague d'appui
La bague d'appui pour l'anneau doit être remplacée si en
raison de l'usure un contact peut se produire entre l'anneau et la
bague inférieure ou si la limite d'usure H de 16,5 mm
minimum (voir ill. 9) est atteinte.
Il est indispensable que la bague inférieure soit intacte pour ne
pas compromettre la fonction de fermeture de l'attelage!
Attention, risque d'accident!
Pour minimiser l'usure, la bague d'appui doit toujours être
graissée! (remplacement voir prospectus de réparation:
sur demande).

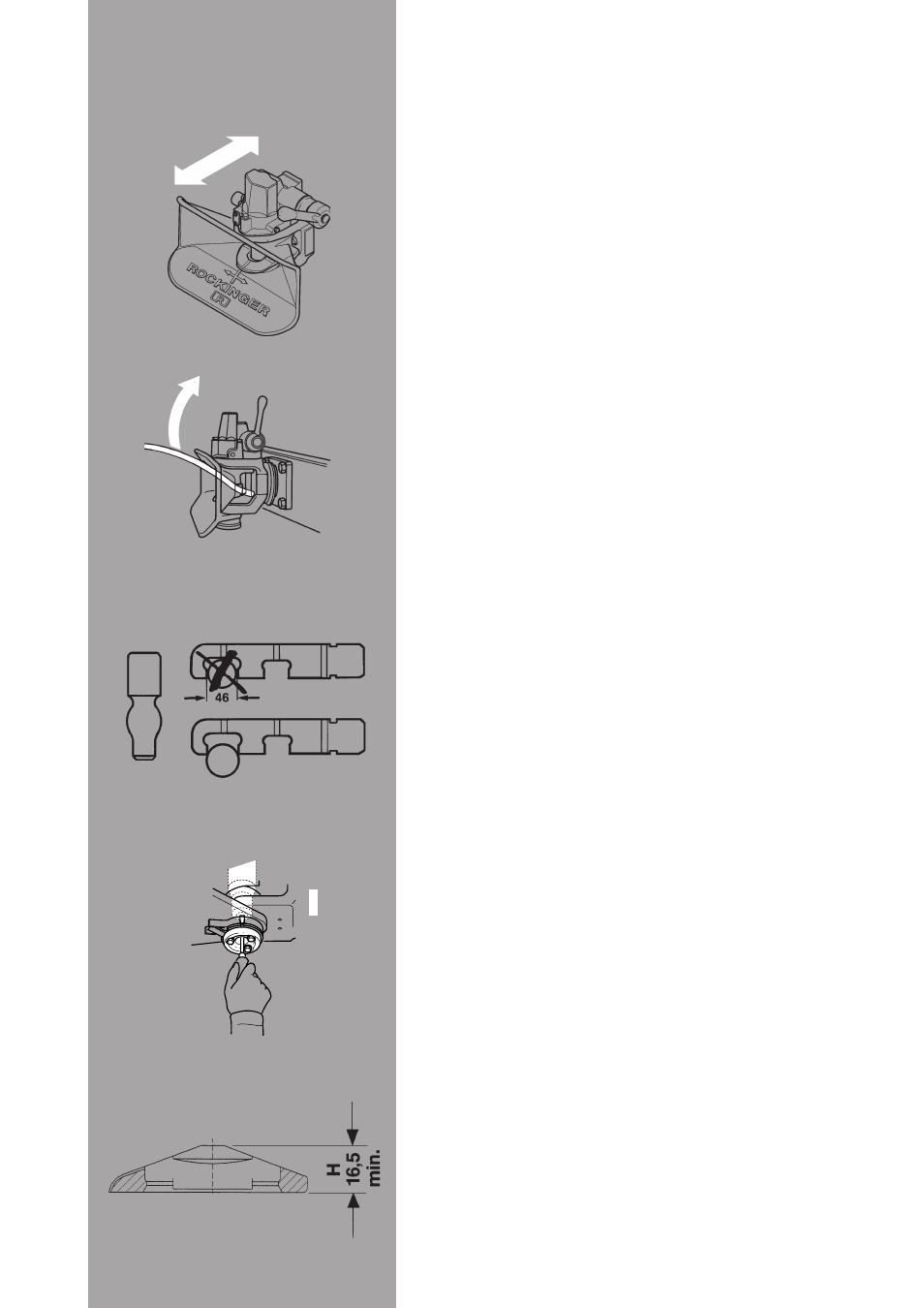

Ill. 5
Ill. 6
ı
ı
Ill. 7
Ill. 8
v
b
Ill. 9
