22

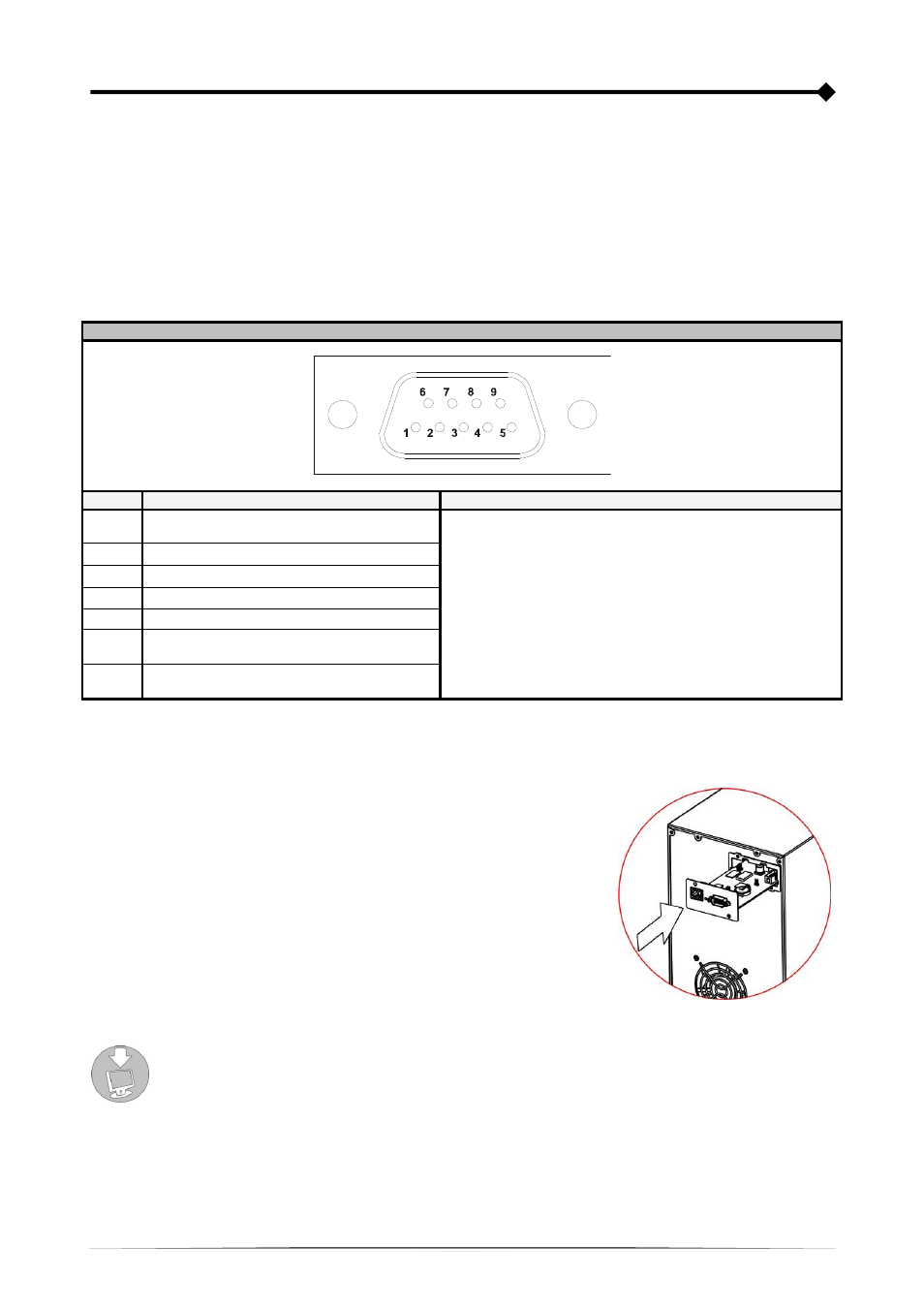

P ORTS DE COMMUNICATION
A l’arrière de l’onduleur (voir Vues UPS) les ports de communication suivants sont présents:
• Connecteur
RS232
• Connecteur
USB
•
Fente d’expansion pour cartes de communication supplémentaires
C ONNECTEUR RS232
CONNECTEUR RS232
PIN # SIGNAL REMARQUES
1
Sortie programmable *:
[prédéfini: onduleur en verrouillage]
(*) Contact opto-isolé max. +30Vdc / 35mA.
Ces contacts peuvent être associés à d’autres
événements grâce au logiciel spécial
Pour de plus amples informations concernant l’interface avec
l’onduleur, se référer au manuel approprié
2 TXD
3 RXD
5 GND
6 Alimentation DC (Imax = 20mA)
8
Sortie programmable *:
[prédé arge] fini: pré-alarme de fin ch
9
Sortie programmable *:
[prédéfini: fonctionnement avec batterie]
C OMMUNICATION S LOT
L’onduleur est fourni avec un slot d’expansion pour cartes de communication
en option (voir figure ci-contre) qui permettent à l’équipement de dialoguer
ux standards de communication. en utilisant les principa
Quelques exemples:
• Second port RS232 et onduleur
• Duplicateur de port série
• Fiche réseau Ethernet avec protocoles TCP/IP, HTTP et SNMP
• Fiche convertisseur de protocole JBUS / MODBUS
• Fiche convertisseur de protocole PROFIBUS
• Fiche avec contacts isolés en relais
Pour vérifier la disponibilité d’autres accessoires, consulter le site web www.riello-ups.com.
