BOÎTE DE CONNEXIONS DU CONTRÔLE À DISTANCE
La boîte de connexions du contrôle à distance permet d'installer la fonction REPO (Remote Emergency Power Off) et de
commander à distance la mise en marche et l'arrêt de l'onduleur.
L'onduleur est équipé, en usine, de bornes R.E.P.O court-circuitées. Pour leur installation éventuelle, retirer le court-
circuit et se brancher au contact normalement fermé du dispositif d'arrêt.
En cas d'urgence, en agissant sur le dispositif d'arrêt, la commande R.E.P.O s'active et l'onduleur se met en état de
stand-by en déconnectant complètement la charge.
Attention: avant de rallumer l'onduleur, réactiver le dispositif d'arrêt.
Le circuit de la boîte de connexions de la commande à distance est auto-alimenté par des circuits de type SELV. Aucune
tension externe d’alimentation n’est donc requise. Quand un contact se ferme, un courant maximum de 15mA circule.
Tous les branchements avec la boîte de connexions du contrôle à distance doivent être effectués au moyen d'un câble
qui garantit une connexion avec double isolation.

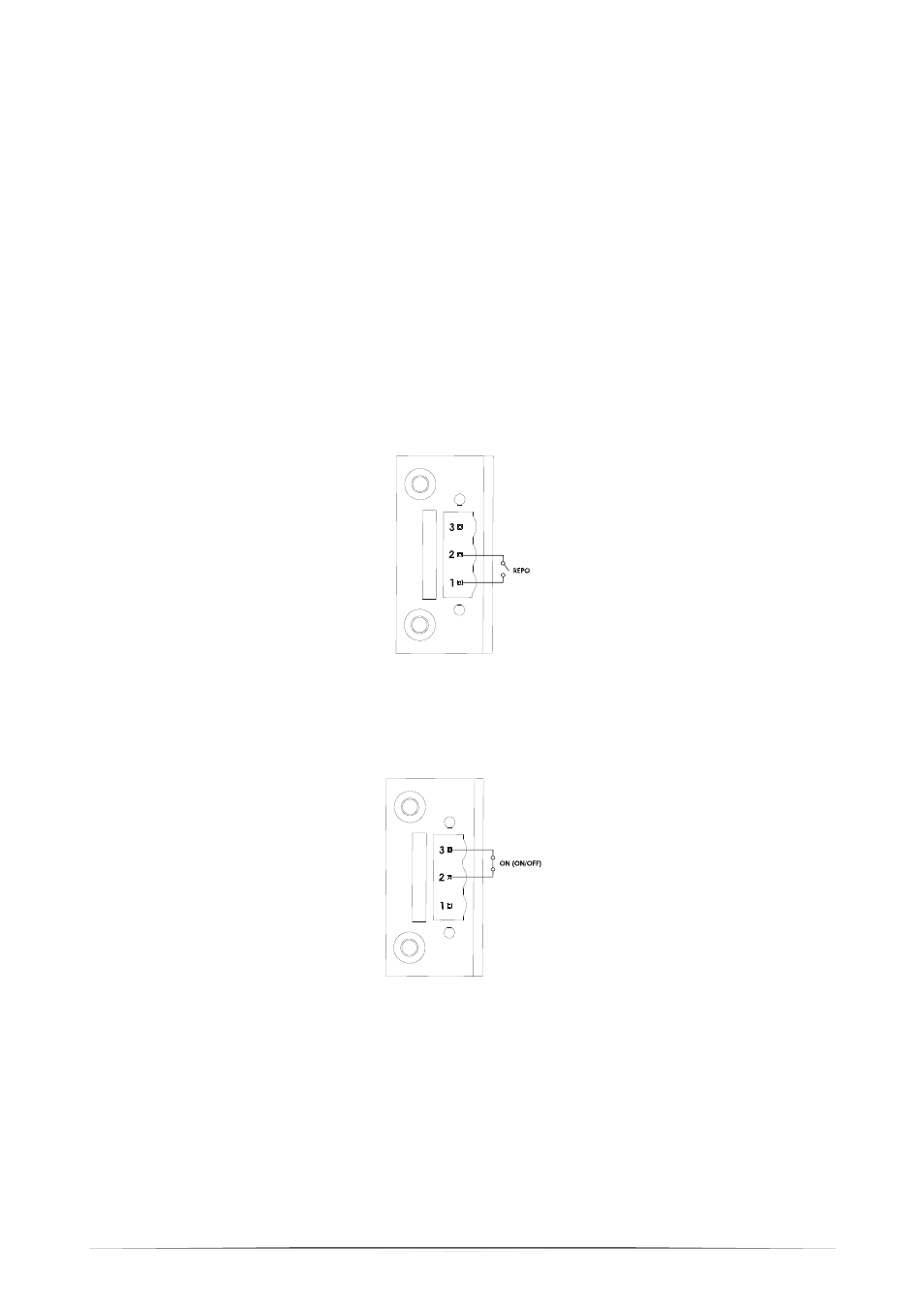

Logique des branchements:
• BROCHE
1-2 REPO
La fonction s'active en ouvrant le contact.
•
BROCHE 2-3 COMMANDE À DISTANCE ON, COMMANDE À DISTANCE ON/OFF
La fonction s'active en fermant le contact.
Programmé par défaut comme COMMANDE À DISTANCE ON, qui peut être aussi configuré comme
COMMANDE À DISTANCE ON/OFF au moyen du logiciel UPSTools
