19
P
ORTS DE COMMUNICATION
A l’arrière de l’UPS (voir Vues UPS) les ports de communication suivants sont présents:
 Connecteur RS232
 Connecteur USB
 Fente d’expansion pour cartes de communication supplémentaires

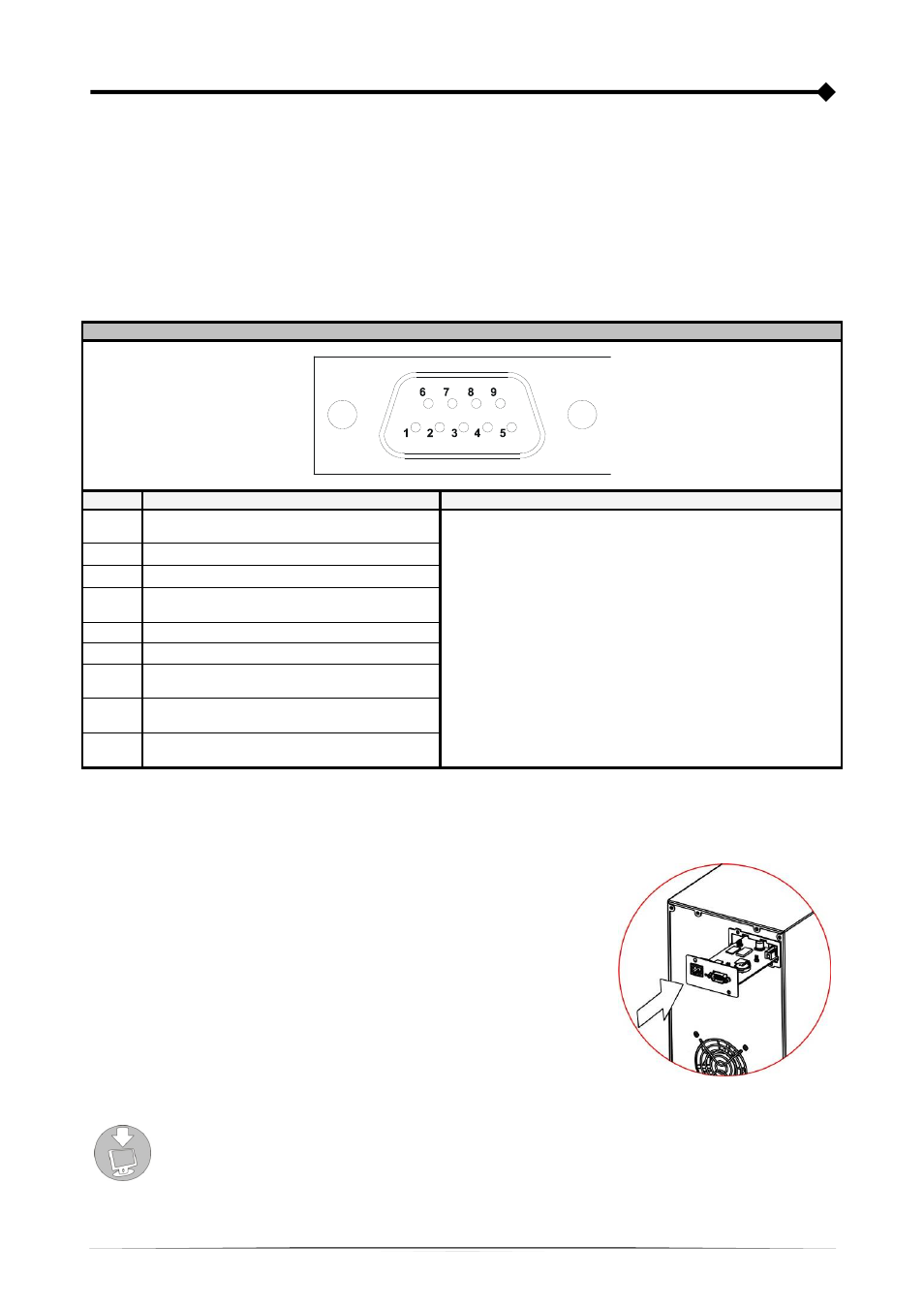

C ONNECTEUR RS232
CONNECTEUR RS232
PIN # SIGNAL NOTES
1
Sortie programmable *:
[prédéfini: UPS en verrouillage]
(*) Contact opto-isolé max. +30Vdc / 35mA.
Ces contacts peuvent être associés à d’autres
évènements grâce au software spécial
(**) Commande opto-isolé +5÷15Vdc.
Ces contacts peuvent être associés à d’autres
évènements grâce au software spécial
Pour plus d’informations concernant l’interfaçage avec l’UPS
se reporter au manuel approprié
2 TXD
3 RXD
4
Entrée programmable **:
[prédéfini: désactivé]
5 GND
6
Alimentation interface DC ( I max = 20 mA)
7
Entrée programmable **:
[prédéfini: désactivé]
8
Sortie programmable *:
[prédéfini: pré-alarme de fin de charge]
9
Sortie programmable *:
[prédéfini: fonctionnement avec batterie]
S
LOT DE COMMUNICATION
L’UPS est doté d’une fente d’expansion pour cartes de communication
en option (voir figure sur le coté) qui permettent à l’équipement de
dialoguer en utilisant les principaux standard de communication.
Quelques exemples:
 Second port RS232 et USB
 Duplicateur de série
 Carte de réseau Ethernet avec protocoles TCP/IP, HTTP et
SNMP
 Carte convertisseur de protocole JBUS / MODBUS
 Carte convertisseur de protocole PROFIBUS
 Carte avec contacts isolés au relais
Pour vérifier la disponibilité d’autres accessoires consulter le site web www.riello-ups.com
