15
C
ONFIGURATION DE LA
M
ODALITE DE FONCTIONNEMENT

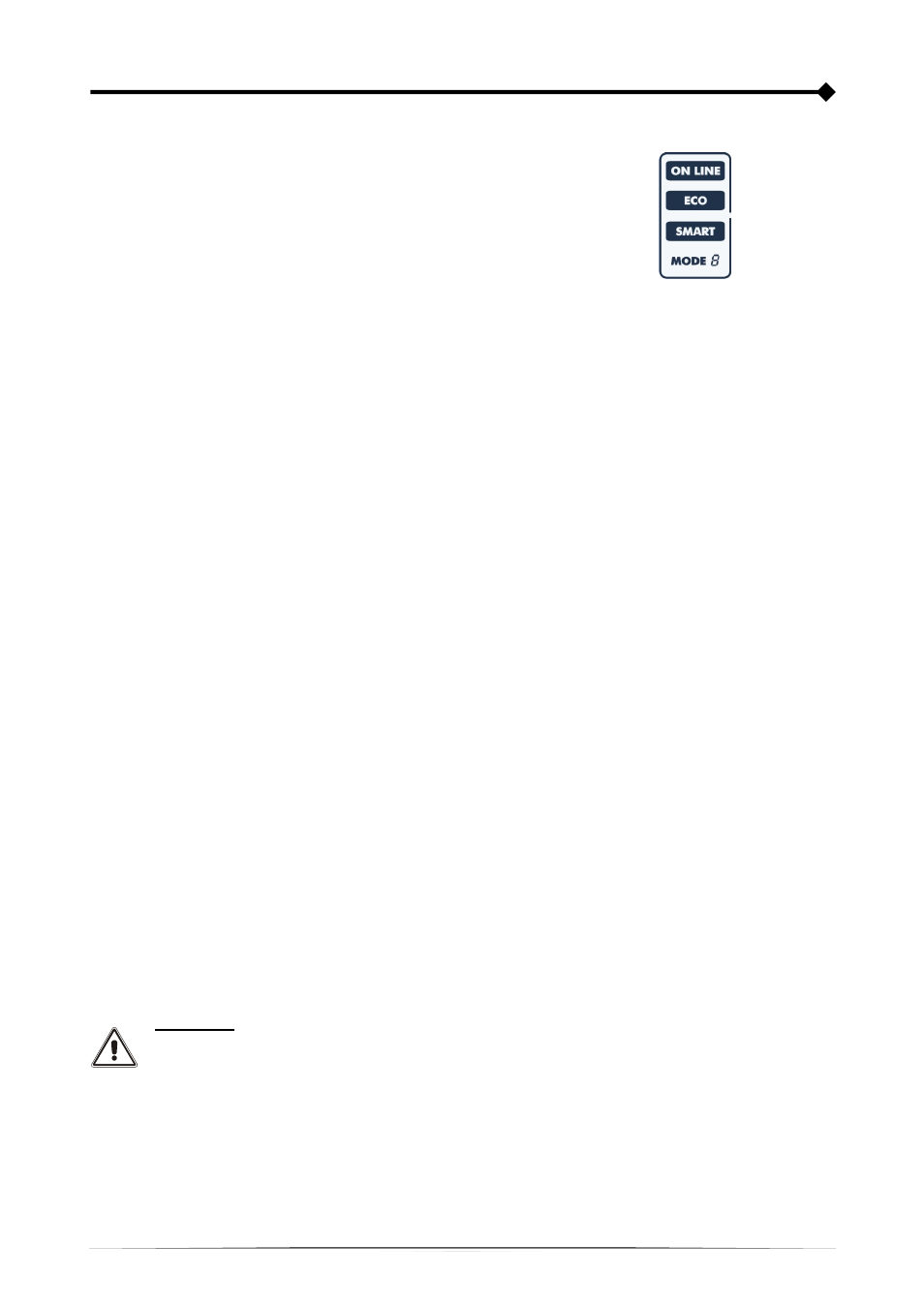

La zone de l’écran sur la figure affiche la modalité de fonctionnement
active et permet de choisir les autres modalités pouvant être
sélectionnées directement sur le panneau de l’écran.
COMMENT PROCEDER:
 Pour accéder à la zone de configuration appuyer sur le bouton “SEL” pendant au moins 3 sec.
 L’icone de la modalité programmée actuellement s’illumine.
 Pour modifier la modalité appuyer sur le bouton “ON”.
 Pour confirmer la modalité choisie appuyer sur le bouton “SEL” pendant au moins 3 sec.
R
EGLAGES POSSIBLES
L’UPS est conçu pour être configuré avec différentes modalités de fonctionnement:
 ON-LINE est la modalité avec la plus grande protection de la charge et la meilleure qualité de la forme d’onde
de sortie (*)
 ECO est la modalité avec la moindre consommation de l’UPS c’est-à-dire la plus grande efficacité (**)
 SMART ACTIVE avec cette modalité c’est l’UPS qui décide du fonctionnement comme ON-LINE ou ECO selon
une statistique sur la qualité du réseau d’alimentation.
 STAND-BY OFF [Mode 1] l’UPS fonctionne comme un sauveteur. En présence de réseau la charge n’est pas
alimentée alors que lorsqu’une coupure électrique se vérifie la charge est alimentée par l’UPS.
(*) La valeur efficace (rms) de la tension et la fréquence de sortie sont constamment contrôlées par le
microprocesseur indépendamment de la forme d’onde de la tension de réseau et maintiennent la fréquence de
sortie synchronisée au réseau à l’intérieur d’un intervalle configurable.
En dehors de cet intervalle l’UPS enlève le synchronisme avec le réseau en se mettant à une fréquence nominale;
dans cette situation l’UPS ne peut pas utiliser le bypass.
(**) Afin d’optimiser le rendement, avec la modalité ECO la charge est normalement alimentée par le bypass. Dans le
cas où le réseau sortirait des tolérances établies, l’UPS passe en fonctionnement ON LINE. Si le réseau rentre
dans tolérances établies l’UPS recommence à alimenter la charge avec le bypass pendant au moins 5 minutes.
F ONCTIONNALITES SUPPLEMENTAIRES
BYPASS MANUEL
La fonction Bypass Manuel permet de commuter l'onduleur sur la ligne de bypass. Dans cette condition, la charge est
alimentée directement par la tension d'entrée, toute perturbation présente sur le réseau se répercute directement sur la
charge.
ATTENTION:
AVANT D’EFFECTUER LA SEQUENCE D’OPERATIONS SUIVANTES S’ASSURER QUE LA FREQUENCE
D’ENTREE ET DE SORTIE DE L’UPS COINCIDENT ET QUE L’UPS N’EST PAS EN TRAIN DE
FONCTIONNER AVEC LA BATTERIE
Attention: même avec l'onduleur allumé, en cas de coupure du courant, la charge n'est plus alimentée.
Si la tension d'entrée dépasse les valeurs prévues, l'onduleur se met en mode Stdby en déconnectant la charge.
Pour forcer l'onduleur, en mode bypass manuel, appuyer simultanément sur les touches ON et SEL pendant au moins 4
sec.
Sur l'afficheur apparaît le code “C02”.
Pour revenir en mode de fonctionnement normal, appuyer à nouveau sur les touches ON et SEL pendant au moins 4
secondes.
