MVVS 26 IFS - Manuel

Installation et mise en route ICU-L version 2.0

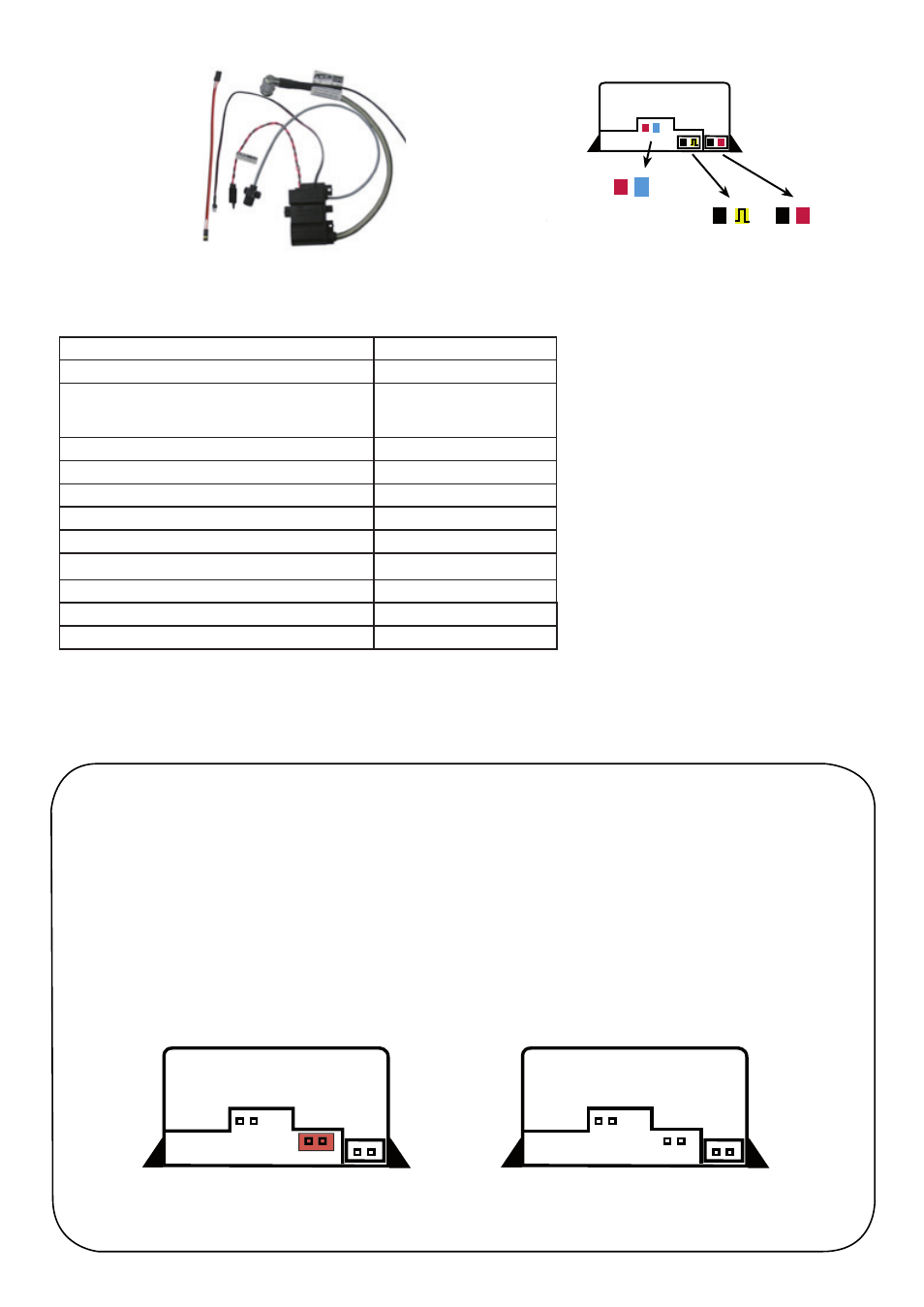

Le set contient:
- le boîtier d’allumage,
- la LED,
- le câble de programmation,
- la notice d’utilisation.
,
Fonctions de base:
- deux courbes d’allumages préprogrammées (pour échappements «courts» réglage par défaut et «longs»),
- mode veille après 90 secondes d’inactivité moteur,
- avec ou sans test accu (pour les accus Li-Ion ou LiPo),
- signalisation de l’état de charge accu (ne fonctionne pas si l’accu présente une tension inférieure à 6,5V et si la fontion test accu est activée),
- l’allumage se coupe si le moteur démarre à l’envers.
*si le test accu est activé
L’inversion des pôlarités sur les câbles d’alimentation détruira l’allumage!!
Ne jamais utiliser l’allumage avec le capuchon déconnecté de la bougie!!!!
Avant le premier vol, faire un essai de portée moteur tournant et contrôler qu’il n’y a pas d’interférence !!!
Données techniques Version Lite
Poids 155 g
Alimentation 2x LiIo / LiPo*
6x NiCd / NiMh*
5x NiCd / NiMh
Tension mini de l’accu 6.5 V*
Mode veille après 90 sec d’inactivité moteur
Signalisation de l’état de charge accu
L’allumage est coupé si le moteur démarre à l’envers
Choix de la courbe d’avance
oui
Activation/Désactivation test accu oui
Point de pré-allumage 5°
Position de l’aimant 240°/120°
Capacité mini de l’accu 600 mAh
LED
PROGRAMMATION ALIMENTATION
-
+ LED
Tx
+ LED
Tx
-
- +
- +
ACTIVER OU DESACTIVER LE TEST ACCU
L’allumage permet d’activer ou désactiver le test accu. Le test accu est très utile quand des accus LiPo ou Li-Ion sont utilisés. Durant le test une série
de flash est générée et la tension est mesurée. Quand le test est correctement réussi, l’accu a assez d’énergie pour un temps de vol de 10 minutes
mini.
- le test accu est activé (réglage par défaut - connecter le cavalier fourni sur la prise programmation),
- le test accu est désactivé quand le cavalier est enlevé et la prise de programmation libre,
- le test accu est activé lorsque le cavalier est connecté et que la prise de programmation est engagée.
Activer ou désactiver le test accu lorsque l’allumage est sur arrêt.
TEST ACCU ACTIVE
Connecter le cavalier dans la prise
programmation.
TEST ACCU DESACTIVE
La prise programmation est libre (cavalier
retiré).
