11
12
13
14

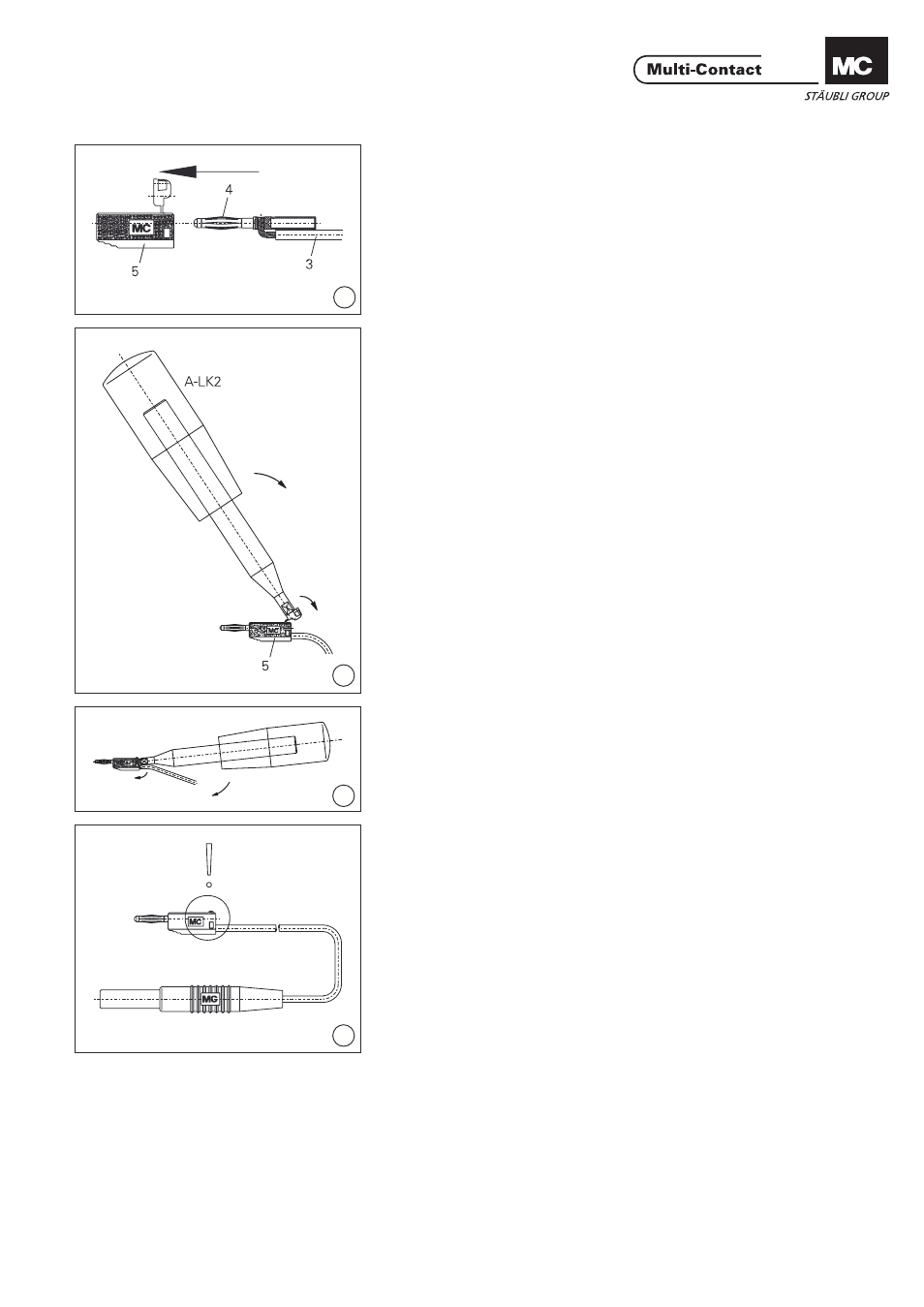

(ill. 11)
Insérer la fi che 4 (avec le câble soudé 3)
dans l‘isolant 5 jusqu‘en butée. (ill. 11)
Fully insert plug 4 (together with sol-
dered cable 3) into the insulator 5.
(ill. 12)
Insérer l’outil A-LK2 dans le volet de
fermeture du capuchon isolant 5. (ill. 12)
Insert auxiliary tool A-LK2 into hinged
fastening cap.
(ill. 13)
Rabattre le volet de fermeture du
capuch on isolant jusqu’au point
d’arrêt. (ill. 13)
Press and snap the fastening cap into
position.
(ill. 14)
Contrôler l’encliquetage du volet de
fermeture. Le cordon adaptateur est
prêt. (ill. 14)
Visually check the snap-in parts for
correct assembly. The adapter lead is
ready.
