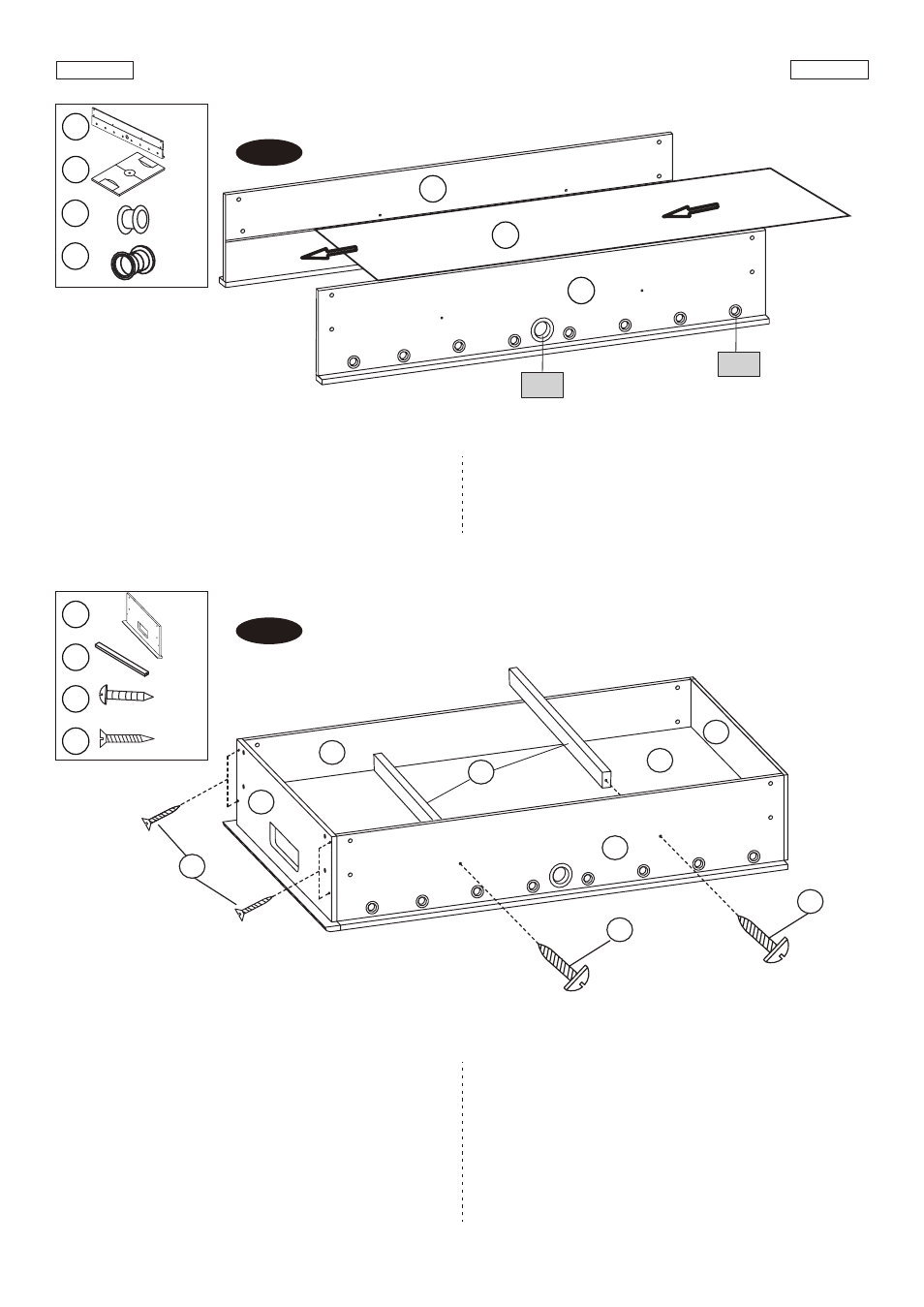

3. Align Side Aprons (#1) and then slide the Soccer
Playfield (#4), with the graphic facing down, into the
grooves of the Side Aprons (#1).
FIG. 1
3. Alignez les Tableaux latéraux (#1) puis faites glisser le
Terrain de jeu Football (#4), graphiques dirigés vers le bas,
dans les rainures du tablier latéral (#1).
www.themdsports.com 1424812
5
(Suite page suivante.) (Continued on the next page.)
Français English
FIG. 2:
4. Attach the End Aprons (#2) to the Side Aprons (#1)
using four Screws (#13) per End Apron.
5. Place the Support Braces (#5) on the Soccer Playfield
(#4) and attach them to the Side Aprons (#1) using two
Screws (#12) per Brace.
FIG. 2
4. Fixez les Tabliers finals (#2aux Tabliers latéraux (#1)
avec quatre vis (#13) par Tablier final.
5. Placez les Barres de support (#5) sur le Terrain de jeu
Football (#4) et fixez-les aux Tabliers latéraux (#1) avec
deux vis (#12) par Barre.
