FIG.1 FIG.1
INSTRUCTIONS D’ASSEMBLAGE ASSEMBLY INSTRUCTIONS:
1. Trouvez un endroit propre et plat pour commencer à
assembler votre Table de Hockey Pneumatique.
Cette table sera assemblée la tête en bas puis
retournée une fois assemblée. Cette table est lourde
et nous recommandons la présence d’au moins deux
adultes pour la retourner.
2. Enlevez toutes les pièces de la boîte et assurez-vous
que vous avez toutes les pièces listés sur la page de
liste des pièces. Coupez soigneusement les quatre
coins de la boîte ; le fond de la boîte peut être utilisé
comme surface de travail.
1. Find a clean, level place to begin the assembly of your
Air Hockey Table. The table will be assembled upside
down and then turned over on its legs once the
assembly completed. This game table is heavy, and
turning it over will require at least two strong adults.
2. Remove all the parts from the box and verify that you
have all of the listed parts as shown on the parts list
page. Carefully cut or tear the four corners of the box
so that the bottom of the box can be used as your
work surface.

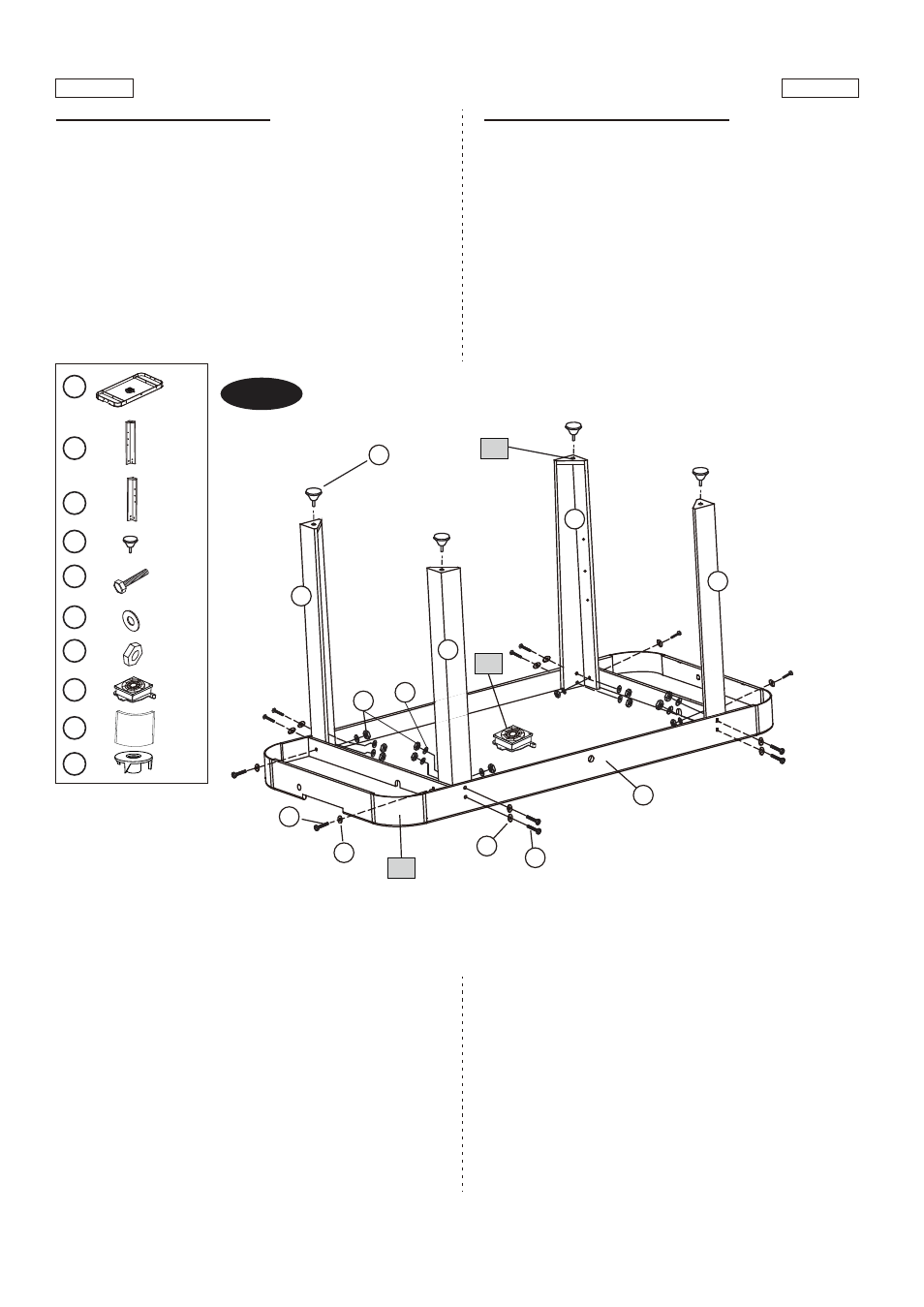

3. Place the Mainframe (#1) face down on a clean and flat
surface. Attach the Right Leg (#2) and Left Leg (#3) to
the Main Frame using three Leg Bolts (#A2) , six Leg
Washers (#A3) and three nuts (#A6) per Leg.
See FIG. 1.
4. Screw the Leg Levelers (#5) into the bottom of each leg.
3. Placez le Unité centrale (#1) face dirigée vers le
bas sur une surface propre et plate. Fixez le Pied
Droit (#2) et le Pied Gauche (#3) au Cadre
Principal avec trois Boulons de Pied (#A2), six
rondelles (#A3) et trois boulons (#A6) par Pied.
Voir la FIG. 1.
4. Vissez les Niveleurs de Pied (#5) au bas de chaque
pied.
FIG. 1
X 2
X 2
X 12
X 1
X 24
X 12
X 4
1
2
3
5
A2
A3
A6
X 1 P1
X 4 P2
X 4 P3
P1
P3
P2
1
A3
A3
A2
A2
2
2
5
3
3
A6
A3
Français English
1414815
6 (Continued on the next page.) (Suite page suivante.) www.themdsports.com
