NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 3
MONDRIAN page 8
Chapitre 3
Service technique – droits réservés à mcz spa
Reproduction interdite

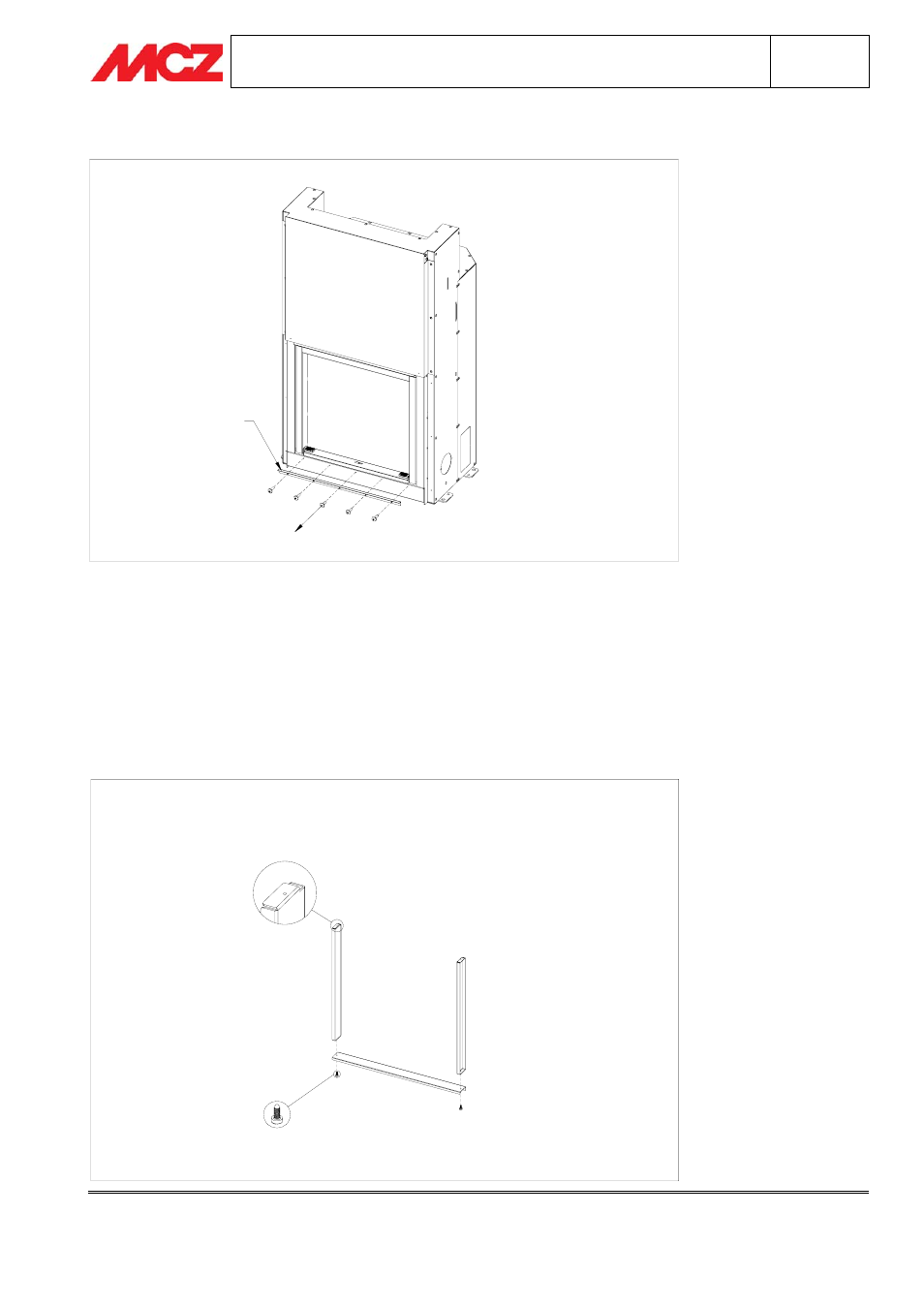

3.3. PHASE 2 – CHANGEMENT DE PROFIL CACHE-BORD FORMA PURO65
PROFILO
COPRIBORDO
FORMA PURO65
Retirer le profil cache-bord du foyer fermé Forma Puro 65 afin de pouvoir monter l'Élément Inférieur Mondrian.
3.4. PHASE 3 – MONTAGE DE L'ÉLÉMENT INFÉRIEUR ET JAMBAGES (éléments 1,
2 et 3)
Fixer les éléments en utilisant n°2 Vis PH-AB 3,9X95. S'assurer que les jambages soient montés dans la bonne
direction, c'est-à-dire avec l'évacuation dans la partie haute et tournée vers l'intérieur (vers le foyer fermé).
