3.6. PHASE 5 – PRÉPARATION DE LA CONTRE-PAROI

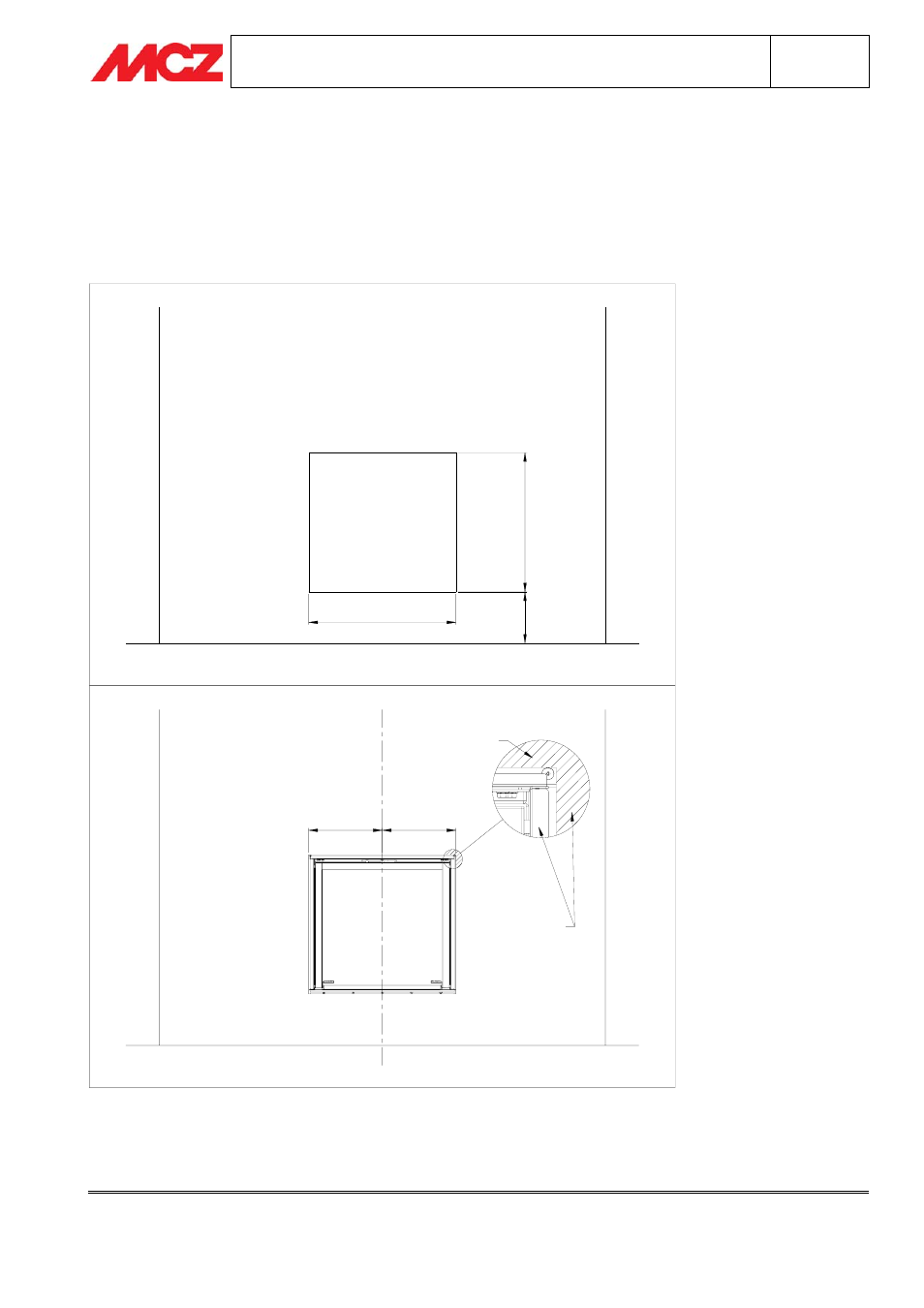

Préparer la paroi d'encastrement en utilisant un matériau ignifuge (par exemple du placoplâtre ignifuge) : prévoir
une ouverture de 660X623 mm de dimensions à 230 mm du sol (voir dessin). Il est conseillé d'ajouter une feuille
d'acier plate (même matériau que les montants en placoplâtre) dans la partie interne utile pour la fixation du
Support de l'Encadrement en Acier (élément 5). Positionner la feuille dans le même axe que l'ouverture et à une
hauteur de 95÷105 cm du sol (voir phase 6).
23
0
623
660
PARETE
A FILO
=
=
Positionner la paroi avec l'ouverture dans le même axe que le foyer fermé et au ras des Jambages, Profil
Inférieur et profil Supérieur.
