MCZ Kasai Manuel d'utilisation
Page 19
Chapitre 4
MANUEL D'INSTALLATION ET D'UTILISATION
page
19
Installation et montage
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
A
b
1
2
6 + 7
3
9
8
U
V
B
B
4 + 5

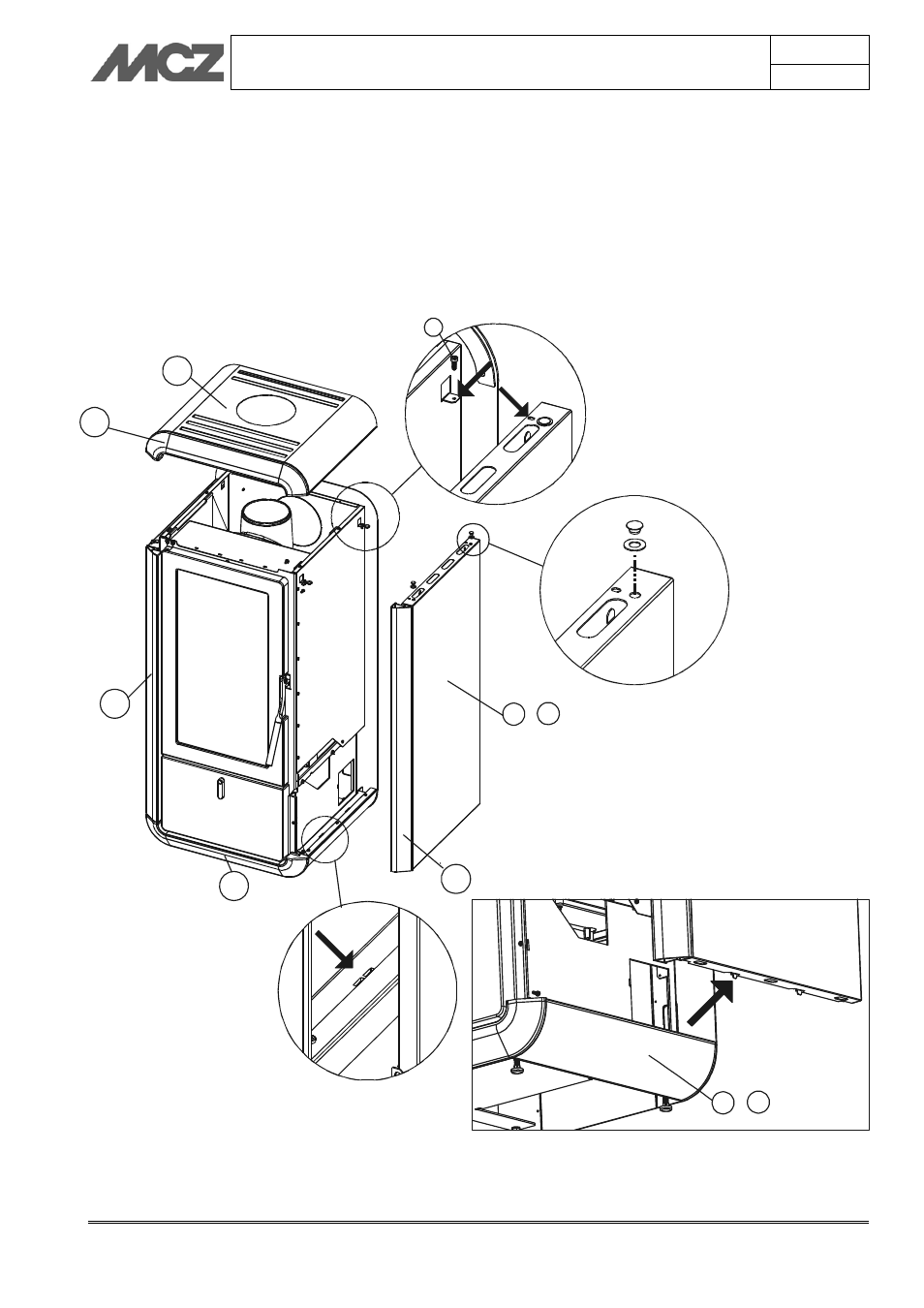

4. Les flancs en métal ("6-7") avec les profilés ("8-9")
assemblés doivent être fixés à la structure du poêle en enfilant
les broches "B" prévues à cet effet se trouvant dans la partie
inférieure du flanc, dans les trous "b" présents sur le poêle.
Fixer ensuite les deux vis "A" (une à droite et l'autre à gauche)
sur la partie supérieure du flanc aux deux rebords de la
structure au niveau des trous présents.
Répéter la même opération pour l'autre flanc (fig. 8).
Insérer dans les trous en haut des flancs les entretoises
(caoutchouc "U" + rondelle " V") pour l'appui du dessus.
5. Fixer l'élément "2" sur la partie supérieure "1" par le biais de
quatre vis trilobes, figure 9.
Figure 8 – Revêtement latéral (poêle
Kasai)
