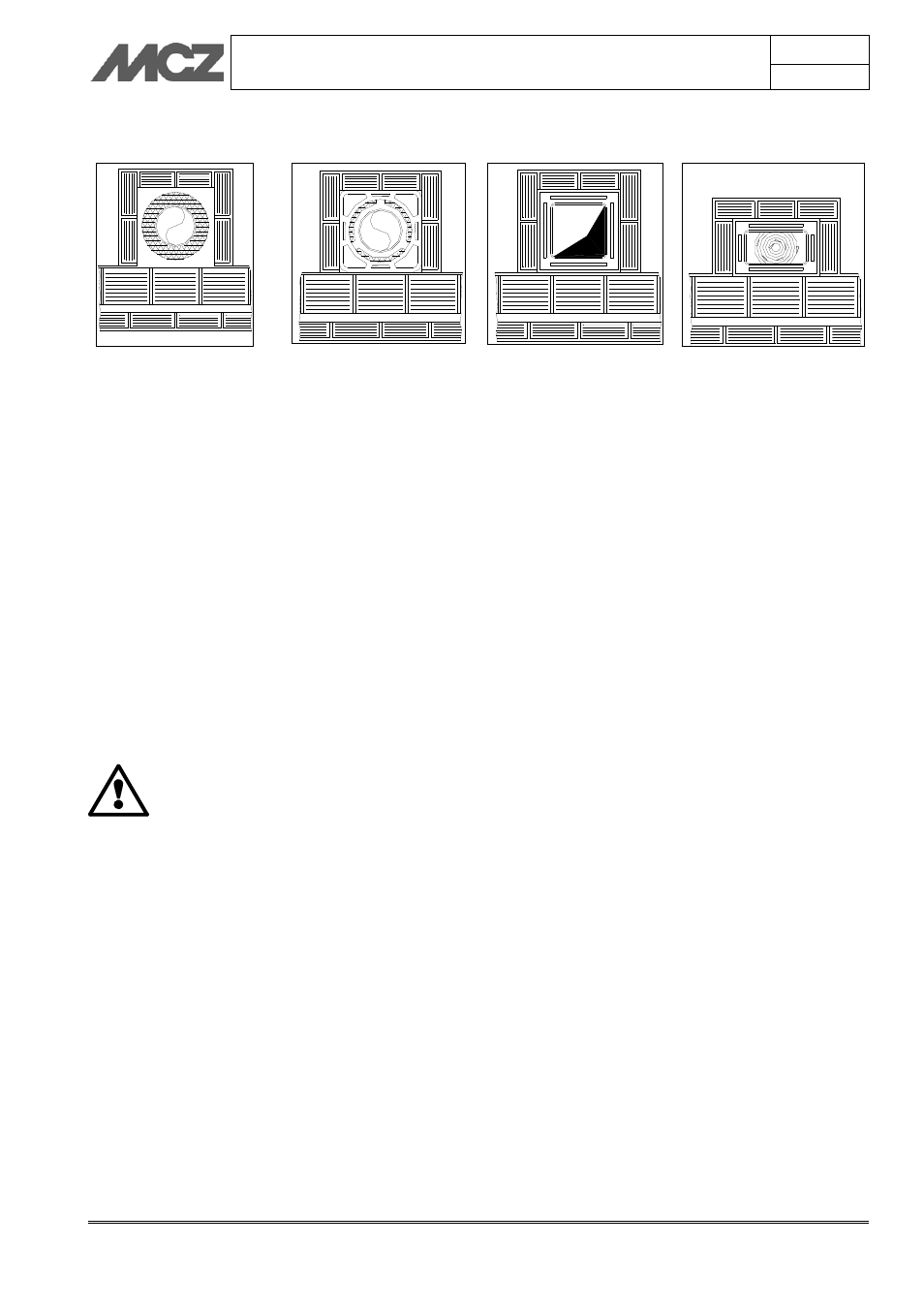

2.8.1. Exemples de conduits de fumée
Conduit de fumée en acier
AISI 316 avec double chambre
isolée avec fibre céramique ou
équivalent, résistant à 400 °C.
EXCELLENT
Conduit de fumée en briques
réfractaires avec double
chambre isolée et chemise
extérieure en conglomérat de
ciment allégé avec matériau
alvéolaire de type argile.
BON
Conduit de fumée traditionnel
en argile de section carrée avec
inserts vides isolants.
MÉDIOCRE
Éviter les conduits de fumée
ayant une section intérieure
rectangulaire où le côté
supérieur est le double du côté
inférieur (par ex. 20x40 ou
15x30).
MAUVAIS
Pour les conduits de fumée à section carrée ou rectangulaire, les arêtes
intérieures doivent être arrondies avec un rayon minimum de 20 mm.
Pour la section rectangulaire, le rapport entre les dimensions intérieures
doit être ≤1,5.
Les sections/longueurs du conduit de fumée indiquées dans le tableau
des données techniques sont des indications pour une installation
correcte. Les éventuelles configuration alternatives doivent être
correctement dimensionnées selon la norme EN13384-1.
Il est conseillé d'équiper le conduit de fumées d'une chambre de
collecte de matériaux solides, située sous l'embouchure du canal de
fumée, afin de pouvoir être facilement ouverte et inspectée par un volet
étanche à l'air.
IMPORTANT !
En cas de doute sur les prestations du conduit de
fumée ou si ses dimensions sont différentes de celles
qui sont recommandées, il est vivement conseillé de
faire effectuer une visite préalable et des mesures
instrumentales des prestations du conduit de fumée
(mesure avec micromanomètre) de la part d'un
installateur agréé MCZ.
MCZ S.p.A. décline toute responsabilité concernant le
mauvais fonctionnement du poêle si cela peut être
reconduit à l'utilisation d'un conduit de fumée mal
dimensionné et installé d'une manière qui ne satisfait
pas les exigences indiquées.
