Chapitre 4
MANUEL D'INSTALLATION ET D'UTILISATION
page
19
Installation et montage
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

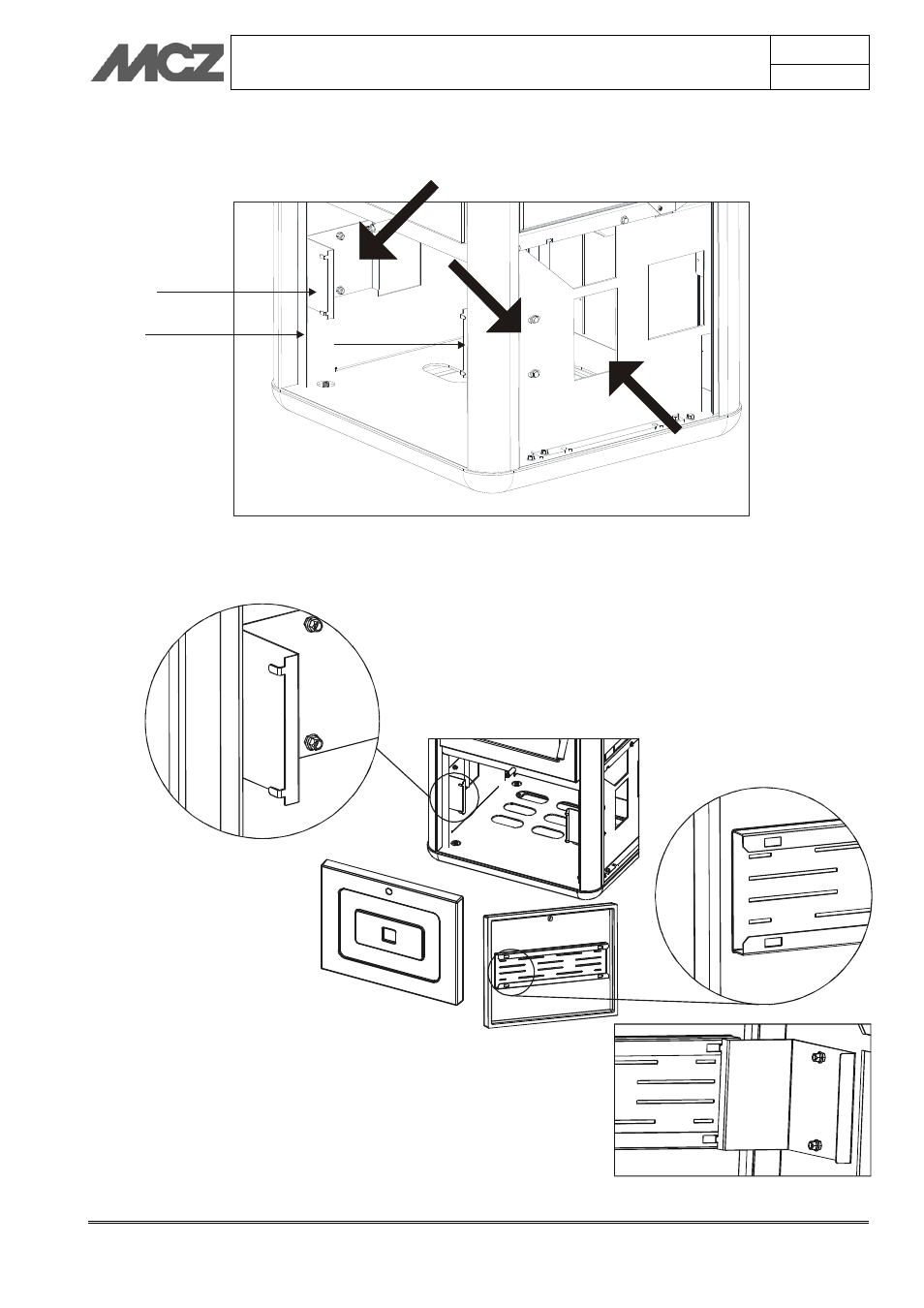

4. À ce stade, en entrant dans les ouvertures présentes sur les bords
du poêle, desserrer les deux brides à droite et à gauche en
dévissant légèrement les vis « E ».
5. Poser la céramique « F » sur le profil du poêle et faire en sorte
que les fentes « Y » présentes sur la bride interne de la
céramique entrent dans les crochets « X » de la bride fixée au
poêle.
X
X
Y
Y
F
6. À ce stade, il est possible de bloquer le panneau au poêle.
Toujours en entrant par les ouvertures présentes sur le côté,
tirer les brides contre le poêle et fermer les vis.
E
E.
BRID
BRID
PROFI
Assemblage de la fente Y
avec le crochet X
