Chapitre 2
MANUEL D'INSTALLATION ET D'UTILISATION
page
14
Notions pour l’installation selon UNI 10683
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

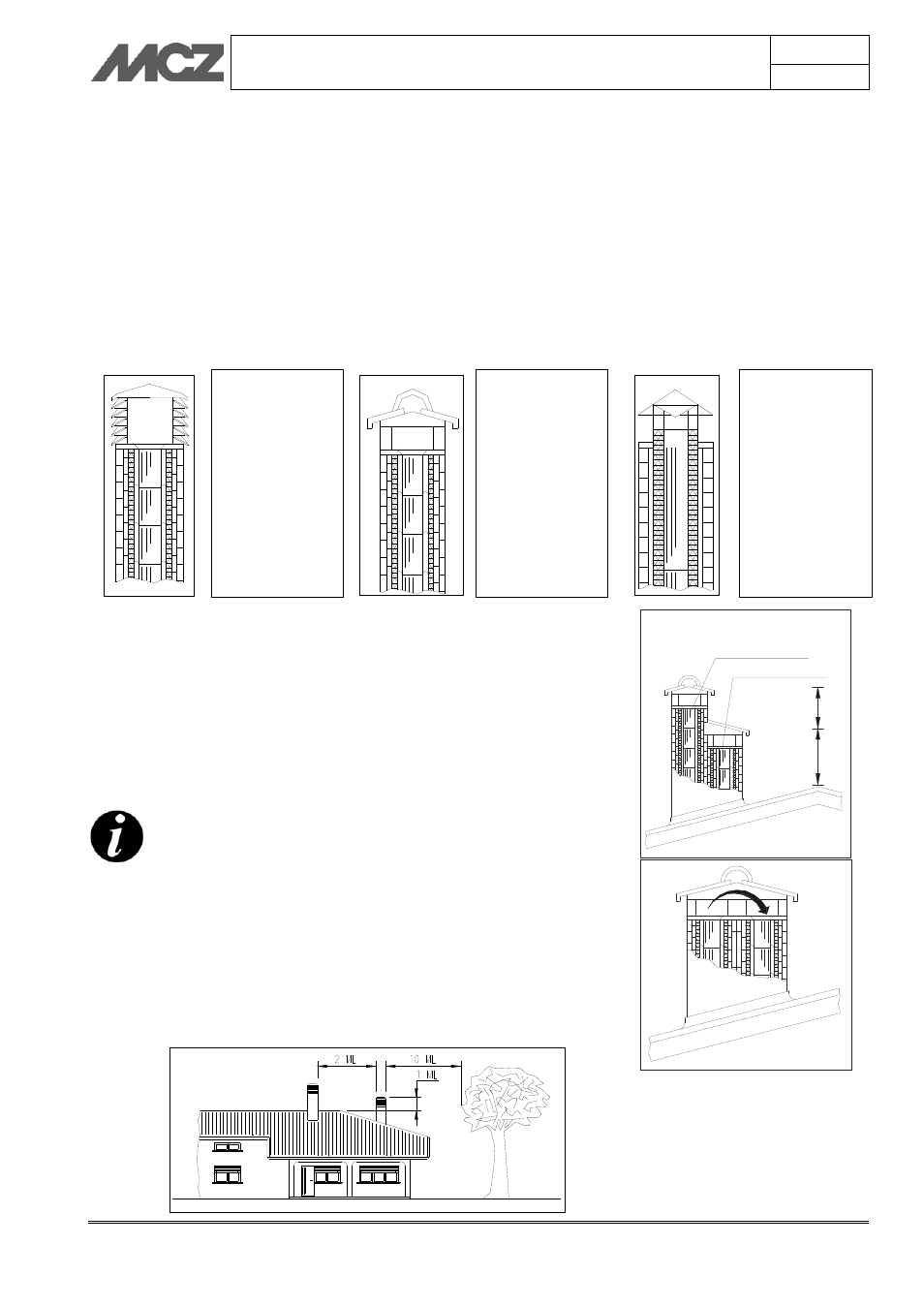

2.9. SORTIE DE TOIT
Souvent, s'i elle est sous-estimée, elle empêche le « système cheminée »
de fonctionner correctement.
Le tirage du conduit de fumée est également fonction de sa sortie
de toit.
Si elle est construite de manière artisanale, il est donc indispensable que le
développement des quatre sections de passage corresponde à plus de
deux fois la section interne du conduit de fumée.
La sortie de toit doit toujours dépasser du faîte du toit et sera
exposée aux quatre vents, par conséquent il est conseillé d'en
utiliser de type industriel.
Sortie de toit
industrielle à
éléments superposés
préfabriqués.
Permet une
excellente évacuation
des fumées.
Sortie de toit
traditionnelle
artisanale.
La section de passage
correcte doit être au
moins 2 fois égale à
la section intérieure
du conduit de fumée
(idéalement 2,5 fois).
Sortie de toit pour
conduit de fumée en
acier avec un cône
interne déflecteur des
fumées.
Permet une
excellente évacuation
des fumées.
La sortie de toit doit répondre aux conditions requises suivantes :
Avoir une section interne équivalente à celle de la cheminée.
Avoir une section utile de sortie au moins égale au double de
celle interne du conduit de fumée.
Être construite de manière à empêcher la pénétration de la pluie,
la neige et tout autre corps étranger dans le conduit de fumée.
Être positionnée de façon à garantir une dispersion adéquate des
fumées et de toute façon en dehors de la zone de reflux qui
favorise la formation de contre-pressions.
En cas de conduits de fumée doubles, la sortie de toit de
la combustibilité solide ou celle du plan supérieur devra
être supérieure d'au moins 50 cm par rapport aux autres
afin d'éviter les transferts de pression entre les conduits
doubles.
La sortie de toit ne doit faire l'objet d'aucun obstacle
(par ex. murs, pans de toit et arbres) dans un rayon de
10 m. Dans le cas contraire, élever la sortie de toit d'au
moins 1 m au-dessus de l'obstacle et si d'autres sorties
de toit se trouvent à proximité, les éloigner d'au moins
2 m. Dans tous les cas, la sortie de toit doit dépasser le
faîte du toit d'au moins 1 m.
PLAN SUPÉRIEUR OU
COMBUSTIBILITÉ SOLIDE
PLAN INFÉRIEUR
1
m
t
0,
5
m
t
OUI
NON
