2.4. RACCORDEMENT AU CONDUIT DE FUMÉE
Le raccordement au conduit de fumée est un élément très important
qui doit être effectué avec soin et attention. Le poêle modulo a
l'évacuation des fumées supérieure ou arrière.
Le montage du tube d'évacuation des fumées doit être effectué de
manière à ce qu'il soit hermétique durant le fonctionnement de
l'appareil en dépression et à éviter la formation et le transport vers le
poêle des condensats.
Le raccordement entre poêle et conduit de fumée
doit être unique et ne doit pas recevoir de décharges
de d'autres générateurs thermiques (chaudière,
cheminée). Chacun de ces appareils devra avoir un
conduit de fumée indépendant.
Tout dispositif de réglage manuel du tirage présent dans le tube ne doit
pas fermer hermétiquement la section intérieure du conduit. Ces
dispositifs doivent être dotés d'un mécanisme adapté à éviter la
rotation complète du clapet en position fermée. La surface minimale de
l'ouverture de sécurité doit correspondre à 3% de la section de passage
et ne pas être inférieure à 10 cm² Si le canal de fumée a un tronçon
horizontal, ce dernier devra être légèrement incliné vers le haut avec
une pente minimale de 3-5% (3-5 cm par mètre).
La partie horizontale inclinée ne doit pas avoir plus de 2 m de
long.
Il est interdit d'utiliser des tubes flexibles et en
fibrociment. Le tube des fumées ne doit pas traverser
des locaux dans lesquels il est interdit d'installer des
appareils à combustion. Il est interdit d'utiliser des
tubes en contre-pente.
2.5. CONDUIT DE FUMÉE
Le conduit de fumée étant l'élément fondamental pour l'élimination
des fumées, il devra donc avoir les caractéristiques suivantes :
 Être imperméable et disposer d'une isolation thermique.
 Être réalisé en matériaux pouvant résister à la chaleur, à
l'action des produits de la combustion et aux éventuelles
condensations.
 Avoir une disposition verticale avec des déviations par rapport
à l'axe ne dépassant pas 45° et sans étranglements.
 il doit être adapté aux conditions spécifiques de
fonctionnement du produit et doté du marquage CE (EN1856-
1, EN1443).
 il doit être correctement dimensionné pour satisfaire les
exigences de tirage/évacuation des fumées nécessaires pour le
fonctionnement normal du produit (EN13384-1).
 Avoir une section intérieure de préférence circulaire.
 S'il existe déjà et qu'il a été utilisé, il doit être propre
Le conduit de fumée a une importance capitale pour
le bon fonctionnement et la sécurité de votre poêle.

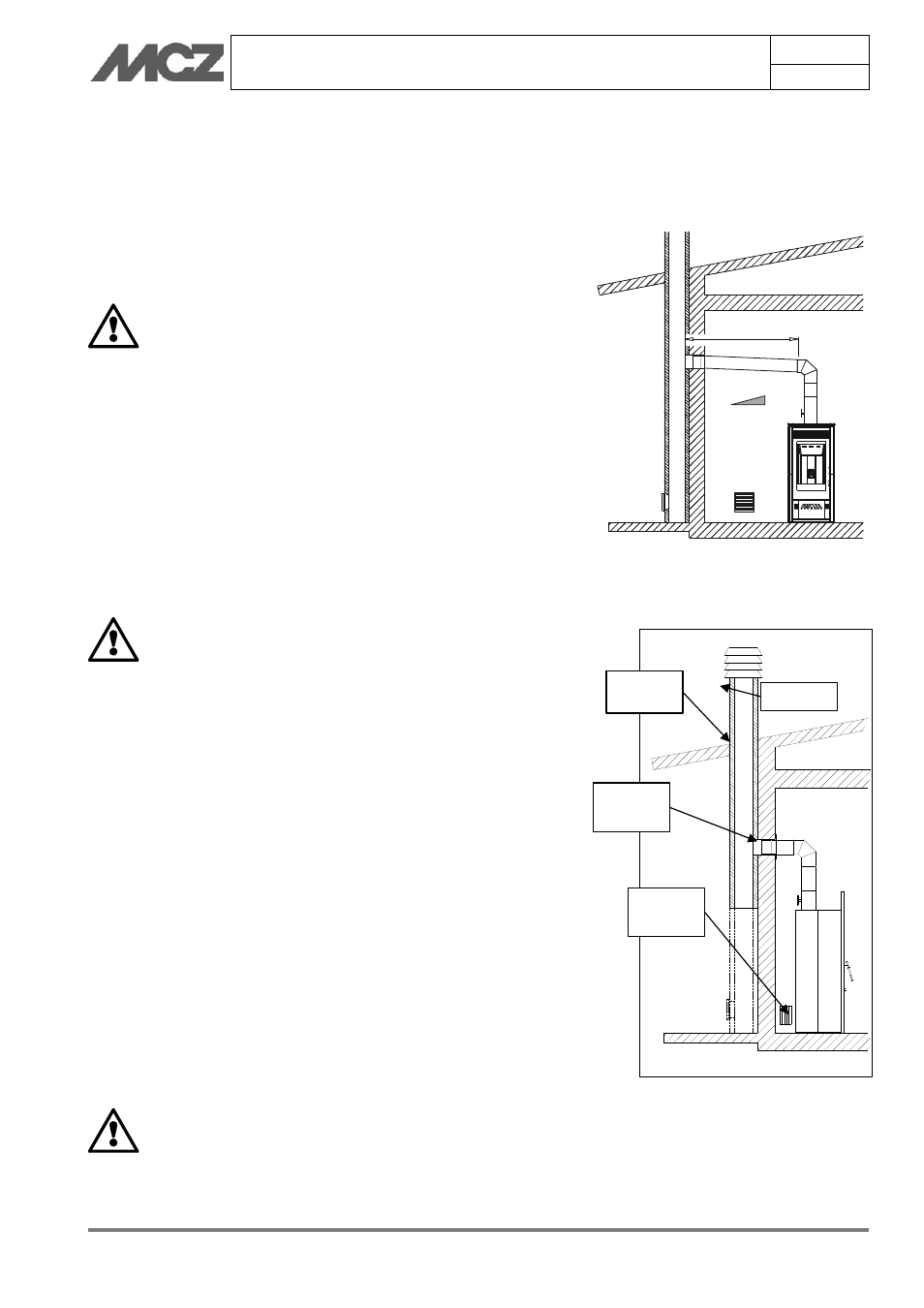

Exemple de raccordement au conduit de fumée
Représentation typique d'un conduit de fumée
correctement exécuté avec, au pied du
tronçon vertical extérieur, l'installation d'une
chambre de dépôt avec porte hermétique
pour recueillir et décharger les matériaux
solides produits par la combustion.
Sortie de toit
Conduit de
fumées
Prise d'air
extérieure
Raccord des
fumées
MAX 2 mt.
3 - 5 %
