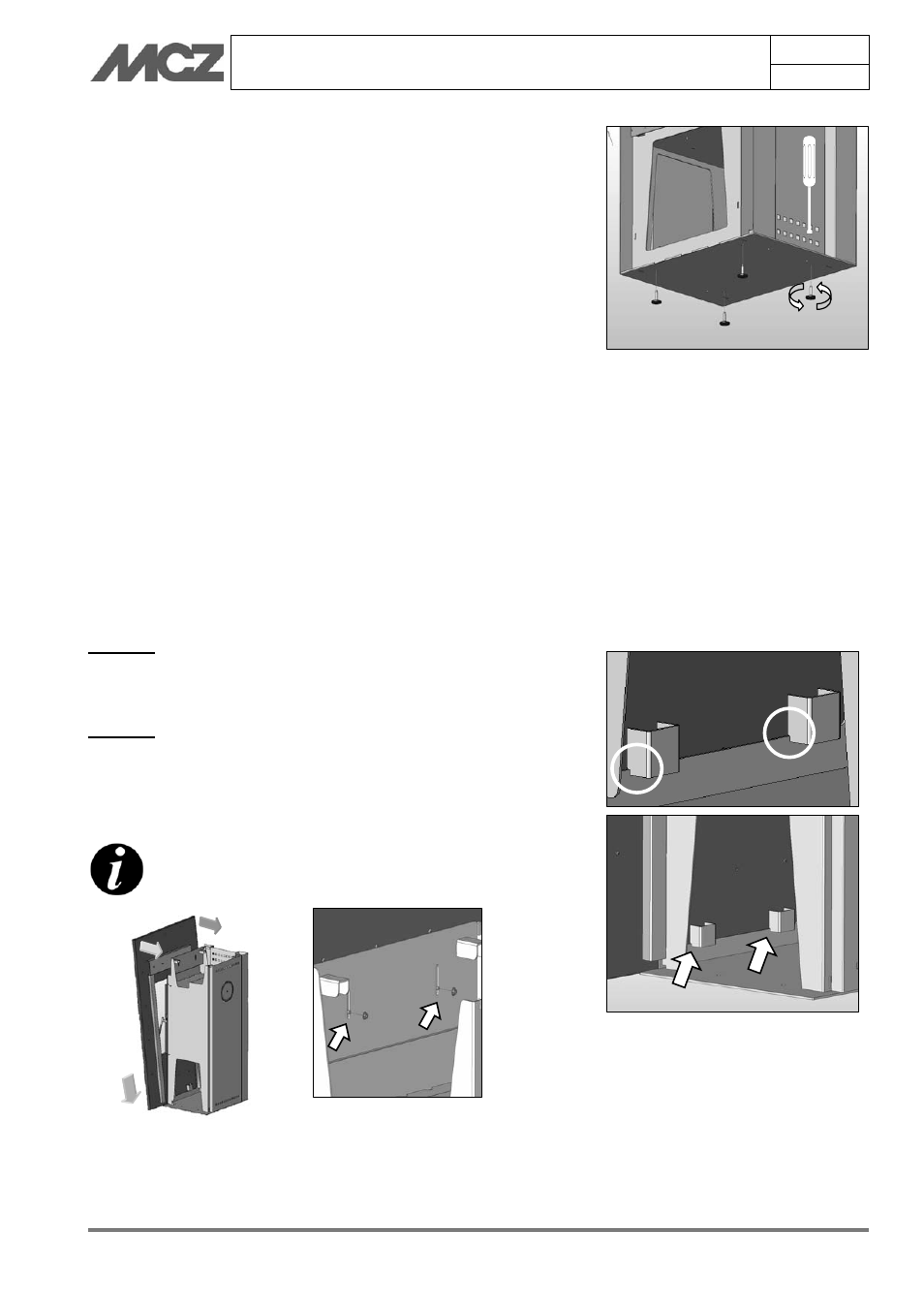

4.3. MONTAGE ET RÉGLAGE DES PIEDS
Certains modèles prévoient le montage de pieds d'appui qui servent à
niveler le poêle (mise à niveau) de sorte qu'il soit bien stable et linéaire
au sol. Pour la ligne Modulo Bois, les pieds permettent aussi de
rehausser la structure pour éviter que l'encadrement décoratif ne soit
au contact du sol. Le correct réglage prévoit que l'encadrement reste à
une distance du sol d'environ 0,5 cm.
Les pieds sont vissés au soubassement de la structure et peuvent être
montés comme illustré sur la figure. Régler la hauteur en intervenant
sur la tête des pieds au moyen d'un tournevis.
4.4. MONTAGE DES CARREAUX EN CÉRAMIQUE
Pour la pose de la céramique de chaque modèle spécifique de poêle à
bois, consulter le manuel de pose de la céramique placé dans
l'emballage des carreaux. Nous reportons ci-dessous les instructions
relatives au montage de l'encadrement décoratif des poêles Modulo.
4.5. MONTAGE ENCADREMENT (MODULO)
Pour le montage de l'encadrement du poêle, après l'avoir déballé,
enlever le dessus du poêle en dévissant les quatre vis situées sur le
dessus, accoster l'encadrement à la structure et continuer en suivant
les phases de montage indiquées ci-dessous
PHASE 1
Approcher et encastrer les supports inférieurs de l'encadrement dans
les fentes prévues à cet effet situées sur la partie basse de la structure
du poêle.
PHASE 2
Approcher l'encadrement et l'accoster à l'extrémité supérieure de la
structure de façon à faire coïncider les vis avec les trous présents sur la
structure. Fixer l'encadrement avec les vis de fixation prévues à cet
effet comme illustré sur la figure.
Une fois effectuée cette opération, s'assurer que
l'encadrement soit solidement fixé à la structure.
Accoster l’encadrement à la structure comme indiqué sur figure et fixer
celui-ci à l’aide de vis de boulons de fixation
