9-SCHEMI ELETTRICI
4
3
2
1
20
17
15
6
5
7
8
10 9
12
16
14
11
13
19
18
60

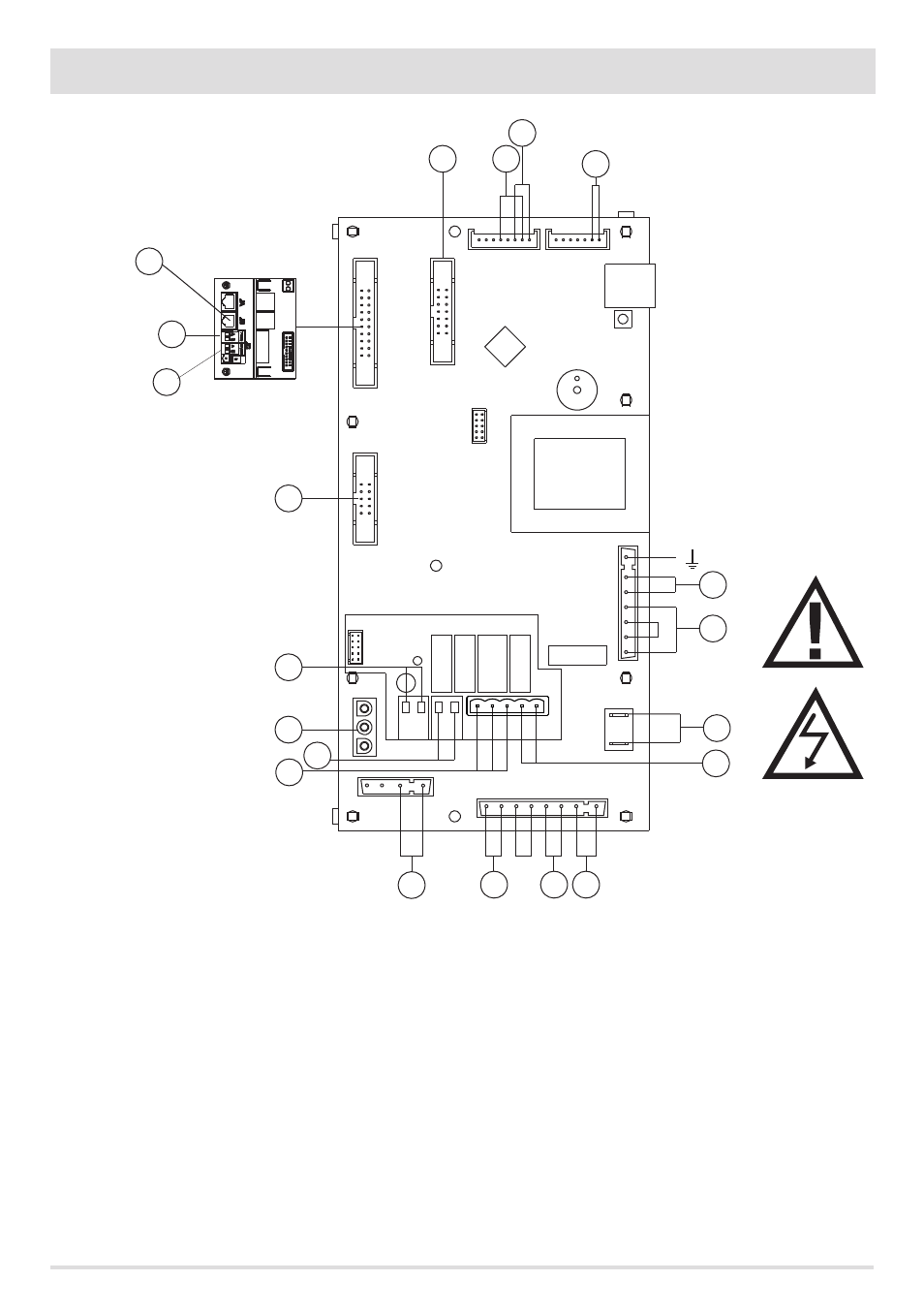

8-SCHEMAS ELECTRIQUES
LEGENDE CABLAGES CARTE MERE
1.
TABLEAU DE COMMANDE
2.
FLUXOSTAT (si prévu)
3.
SONDE TEMPERATURE EAU
4.
SONDE FUMEES
5. ALIMENTATION
6.
BOUGIE DE PRECHAUFFAGE
7.
VENTILATEUR EXPULSION FUMEES
8. POMPE
9.
THERMOPROTECTEUR TEMPERATURE EAU
10. MOTOREDUCTEUR
11. THERMOPROTECTEUR TEMPERATURE RESERVOIR
12. VENTILATEUR D'AMBIANCE (si prévu)
13. VANNE DE DEVIATION A TROIS VOIES (si prévu)
14. SIGNAL D’ANOMALIE (N.A max 230V 3A)
15. CONTROLE TOURS VENTILATEUR EXPULSION FUMEES
16. SIGNAL AUX. EXTERIEUR (N.A max 230V 3A)
17. CAPTEUR DEBIT AIR
18. DOMOTIQUE
19. THERMOSTAT D'AMBIANCE A CONTACT PROPRE
20. MODEM
N.B. Les câbles électriques de chaque composant sont munis de connecteurs précâblés dont la mesure diffère l'une de
l'autre.
