3-INSTALLATION ET MONTAGE

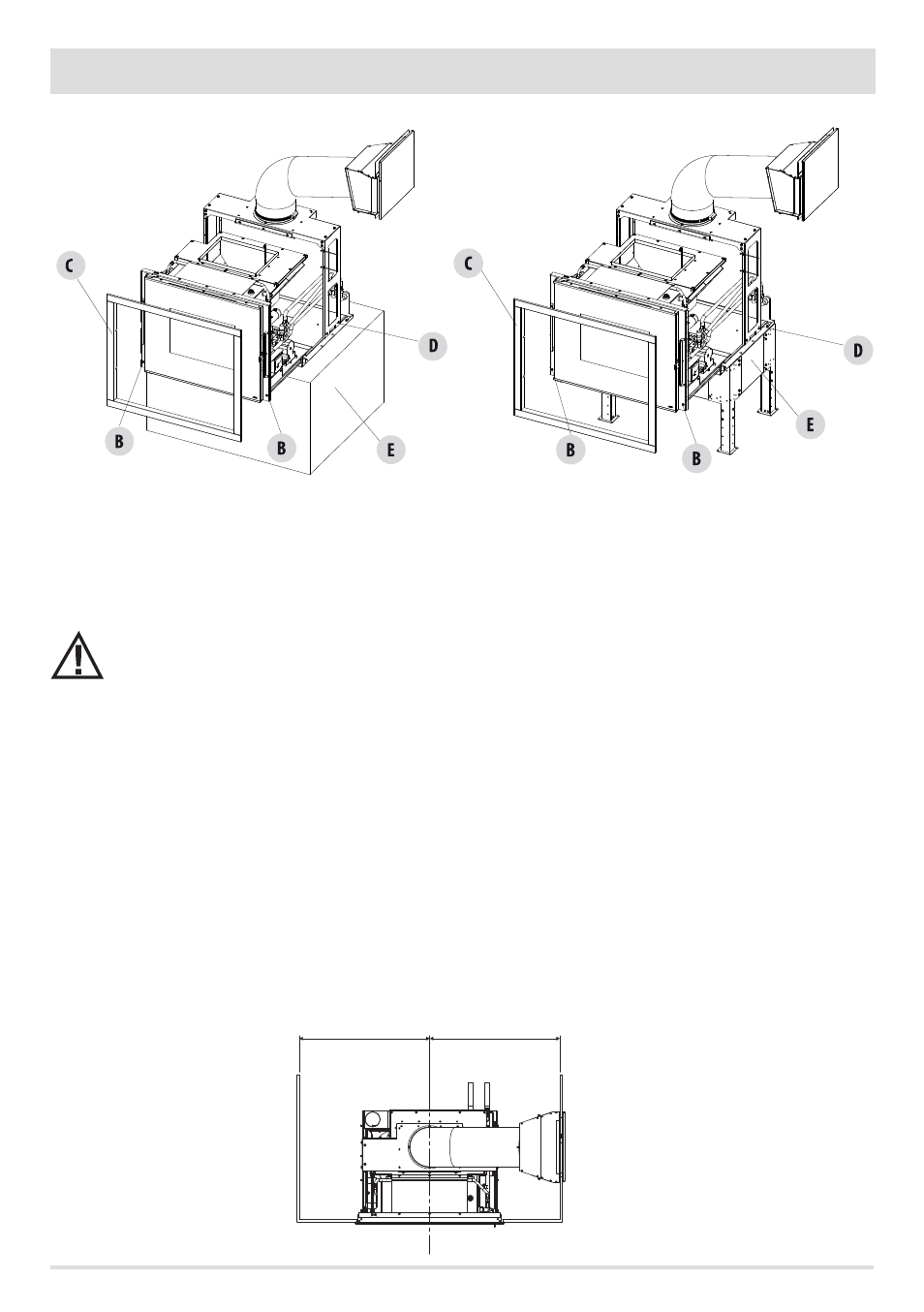

MONTAGE GOULOTTE CHARGEMENT PELLETS
Avant de positionner le produit, on peut aussi faire le choix de définir le côté où installer la goulotte pour le chargement du combustible. Le Vivo
80 Hydro pellet est livré avec deux gaines, le tuyau pour le raccordement et la goulotte avec porte.
La goulotte peut être montée sur le côté droit, sur le côté gauche ou bien frontalement. Le tuyau de raccordement a une longueur d'un mètre.
Il est obligatoire de raccourcir le tuyau de raccordement en fonction du positionnement (latéral ou frontal) de façon à ce
qu'il soit bien tendu et qu'il forme un angle minimum par rapport à l'horizontal comme indiqué sur le dessin. Cette opération
est nécessaire pour que les pellets puissent descendre.
Avant de réaliser le revêtement, exécuter un test de chargement du combustible pour vérifier sa descente correcte vers le
réservoir.
Il est obligatoire de pourvoir à un isolement correct du tuyau si ce dernier est monté sur le côté gauche au niveau de l'évacua-
tion des fumées. Risque d'incendie!
Montage de la goulotte
Si vous décidez de placer la goulotte de façon latérale, la distance entre l'axe de la machine et la paroi doit être au maximum de 80 cm
(figure sur le côté).
Pour positionner la goulotte, agir comme ci-après :
• Raccorder le tuyau fourni au produit en faisant attention à ce qu'il soit bien tourné sur le côté et le fixer avec le collier.
• Raccorder le tuyau (en haut) à l'entrée de la structure de la porte à l'aide du collier fourni.
• Positionner le tuyau avec la structure de la porte de façon à ce que l'on puisse, une fois le revêtement effectué, le visser et le fixer sur
la paroi du revêtement au niveau du trou réalisé pour son insertion.
• Pour monter la porte extérieure, uniquement lorsque vous avez terminé le revêtement, se reporter au paragraphe correspondant.
