7.2. VERSION AVEC SANITAIRE

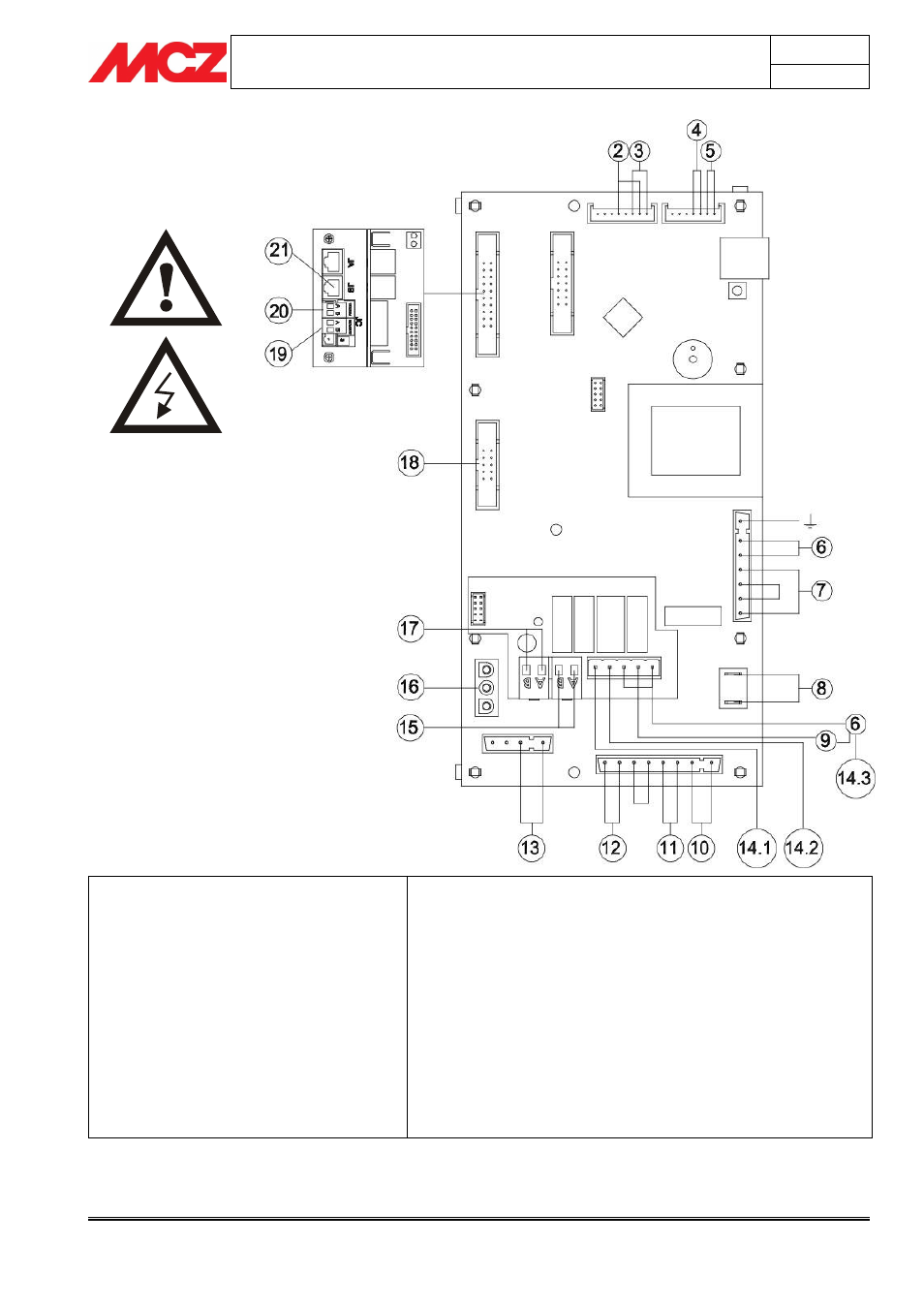

LÉGENDE DES CABLAGES CARTE MÈRE
1. Tableau de commande
2. Fluxostat (si présent)
3. Sonde température eau
4. Sonde ambiante
5. Sonde des fumées
6. Alimentation
7. Bougie de préchauffage
8. Ventilation expulsion des fumées
9. Pompe
10. Thermoprotecteur température eau
11. Motoréducteur
12. Thermoprotecteur
température
réservoir
13. Ventilateur d'ambiance (si prévu)
14. -------------------------------
14.1. Sanitaire 3 voies
14.2 Chauffage 3 voies
14.3 COM. 3 voies :
15. Signal d'anomalie (N.A., max 230V 3A)
16. Contrôle tours ventilateur expulsion fumées
17. Signal aux. extérieur (N.C., max 230V 3A)
18. Capteur débit air
19. Domotique
20. Thermostat d'ambiance à contact propre
21. Modem
N.B. Les câbles électriques de chaque composant sont munis de connecteurs précâblés dont la mesure diffère
l'une de l'autre.
