POÊLE À PELLETS (ou GRANULÉS DE BOIS)
Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI
page
38
Installation et montage
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction
interdite
3.6.3.

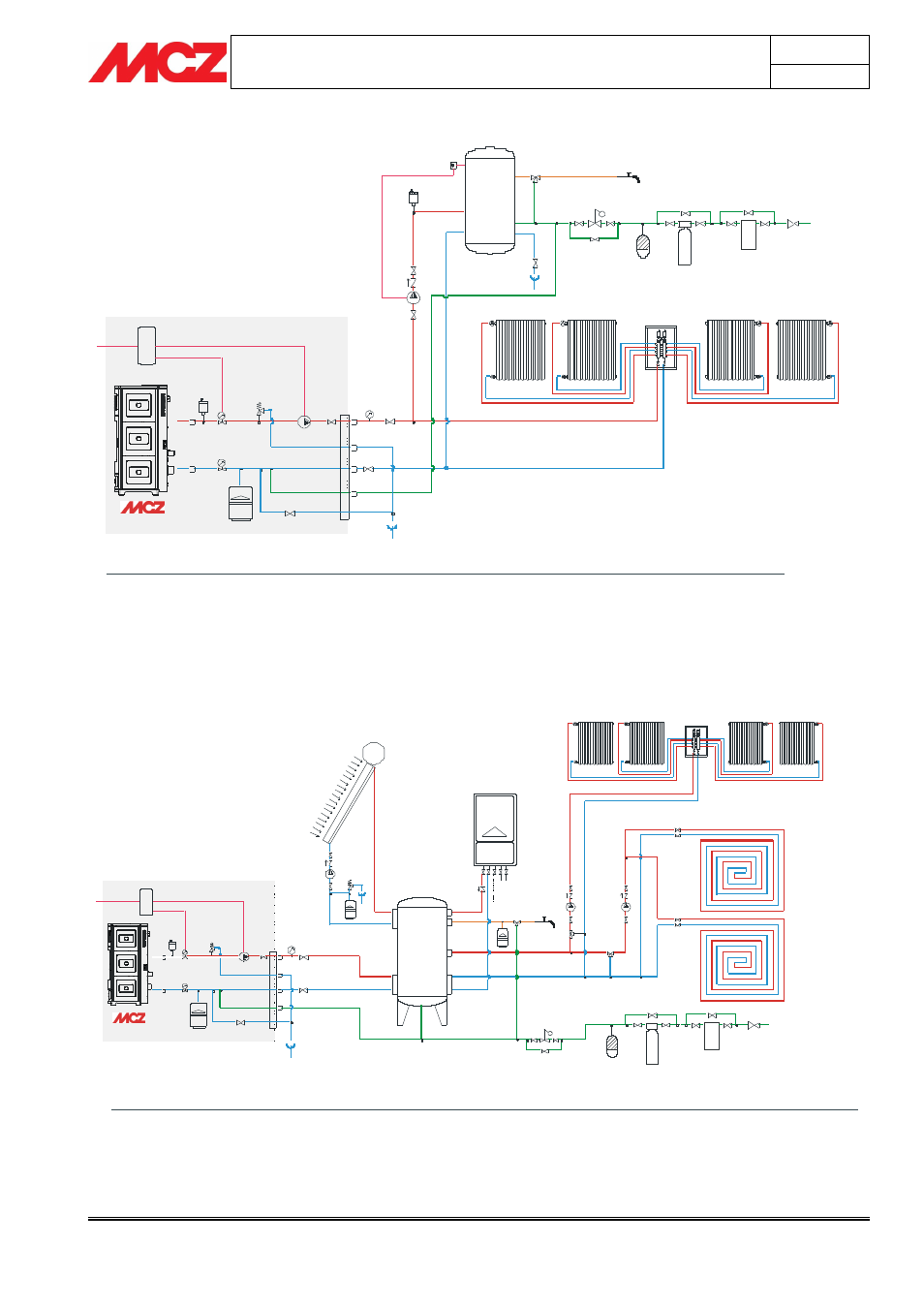

Schéma installation chauffage associé à un chauffe-eau
R
230V 50HZ
SE
S
VS
P
VE
T
Vsc
B
T
RA
RA
RA
RA
Flt
Add
A
RP
V
V
M
V
REFOULEMENT INSTALLATION
SE
S
M
VS
V
P
VD
T
VE
VV
S C
F
C
B
BA
RA
PR
PS
A
RP
Vsc
Flt
Add
LEGENDA:
Carte électronique
Échappement automatique
Manomètre
Vanne d’échappement 3 bar
Vanne
Pompe
Vanne inidirectionnelle
Mesure température chaudiére
Vase d’expansion 1,5 bar de 6 l
Vanne à 3 voies motirisée
Échangeur à plaques
Flussostat
Chaudiére à gaz naturel
Chauffe-eau
Chauffe à accumulation
Radiateurs
Panneaux radiants
Panneaux solaires
Amortisseur anti-coup de bélier
Vanne réductrice de pression
Vanne d’évacuation installation/chaudière
Filtre installation
Adoucisseur
PRESTATIONS:
CHAUFFAGE AVEC POÊLE
PRODUCTION D’EAU SANITAIRE AVEC CHAUFFE-EAU
Composants fournis avec le poêle
ENTRÉE EAU SANITAIRE
FROIDE
CONFIGURATION: EGO/STAR/SUITE/CLUB/MUSA SANS KIT SANITAIRE ASSOCIÉE À UN CHAUFFE-EAU
SCHÉMA INSTALLATION À VASE FERMÉ POUR CHAUFFAGE AVEC RADIATEURS OU PRODUCTION D’EAU CHAUDE
RETOUR INSTALLATION
ÉVACUTION SÉCUTITÉ PRESSION
RÉINTÉGRATION INSTALLATION
SORTIE EAU SANITAIRE FROIDE
3.6.4.
Schéma installation associé à une accumulation
R
230V 50HZ
S
VS
P
VE
V
T
T
C
PS
BA
PR
PR
SE
RA
RA
RA
RA
Vsc
Flt
Add
A
RP
V
V
M
SORTIE EAU SANITAIRE
CHAUDE
REFOULEMENT INSTALLATION
RETOUR INSTALLATION
SE
S
M
VS
V
P
VD
T
VE
VV
SC
F
C
B
B A
R A
PR
PS
A
R P
V sc
Flt
A dd
LEGENDA:
Carte électronique
Échappement automatique
Manomètre
Vanne d’échappement 3 bar
Vanne
Pompe
Vanne inidirectionnelle
Mesure température chaudiére
Vase d’expansion 1,5 bar de 6 l
Vanne à 3 voies motirisée
Échangeur à plaques
Flussostat
Chaudiére à gaz naturel
Chauffe-eau
Chauffe à accumulation
Radiateurs
Panneaux radiants
Panneaux solaires
Amortisseur anti-coup de bélier
Vanne réductrice de pression
Vanne d’évacuation installation/chaudière
Filtre installation
Adoucisseur
PRESTATIONS:
CHAUFFAGE AVEC INSTALLATION
PRODUCTION D’EAU SANITAIRE AVEC
À ACCUMULATION
INSTALLATION À ACCUMULATION
CONFIGURATION: EGO/STAR/SUITE/CLUB/MUSA SANS KIT SANITAIRE ASSOCIÉ À UNE INSTALLATION À ACCUMOLATION AVEC CHAUDIÉRE ET PANNEAUX SOLAIRES
SCHÉMA INSTALLATION À VASE FERMÉ POUR CHAUFFAGE AVEC RADIATEURS OU PANNEAUX RADIANTS ET PRODUCTION D’EAU CHAUDE SANITAIRE
ÉVACUTION SÉCURITÉ PRESSION
ENTRÉE EAU
SANITAIRE FROIDE
Composants fournis avec le poêle
RÉINTÉGRATION INSTALLATION
