765
610
N R
B M
22
3-INSTALLATION ET MONTAGE

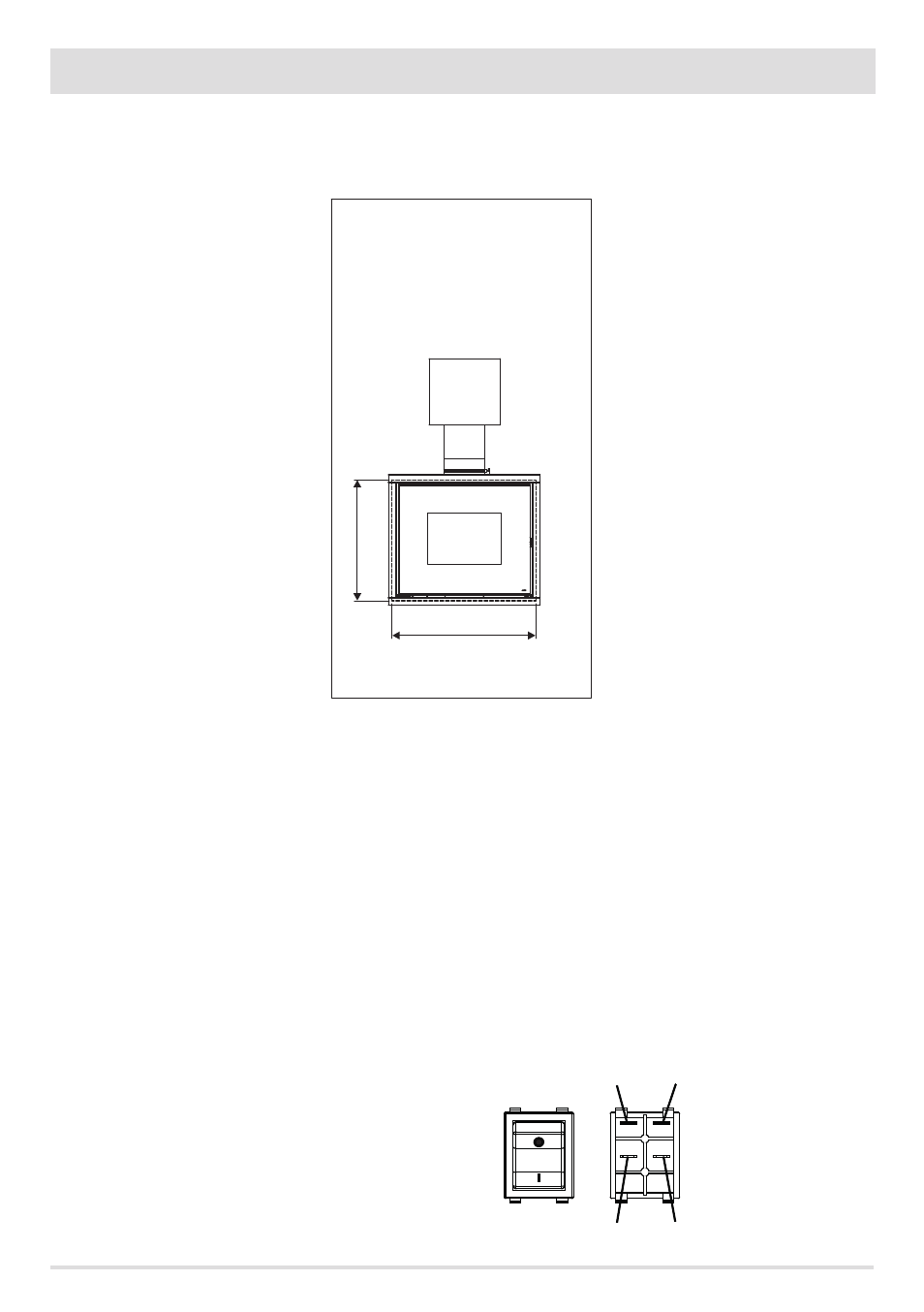

TROU D’INSERTION DU PRODUIT
Le trou à effectuer dans la paroi est de 765*610 mm. Ces mesures permettent au cadre de couvrir la fissure qui reste entre le produit et le trou ;
elles permettent également l’extraction du produit en cas d’entretien et/ou de remplacement de pièces.
MONTAGE FRONTAL DE LA GOULOTTE
Dans le cas où l'on déciderait de positionner le tuyau frontalement, agir comme suit :
• Raccorder le tuyau, fourni, au produit en faisant attention qu'il soit bien tourné frontalement et le fixer avec le collier.
• Raccorder le tuyau à l'entrée de la structure de la porte à l'aide du collier fourni.
• Positionner les tuyaux de façon à les rendre accessibles lors du revêtement fini et de façon à pouvoir fixer la structure de la porte au trou
prédisposé sur la paroi du revêtement.
• Pour le montage de la porte extérieure, qui est à exécuter uniquement avec le revêtement terminé, se reporter au paragraphe correspondant.
RACCORDEMENT INTERRUPTEUR ET PANNEAU COMMANDES
Le panneau de commandes et l'interrupteur sont déjà montés sur la porte de chargement pellets et sont déjà raccordés avec les câbles respec-
tifs par l'entreprise de fabrication. Prendre le câble de l'interrupteur et le raccorder à la prise qui se trouve à l'arrière du produit.
Le câble du panneau commandes doit, en revanche, être raccordé à la carte électrique dans la position 1.
Pour la fixation de l’interrupteur à la porte de chargement du pellet, il faut débrancher momentanément les câbles. Rebrancher les câbles aux
bornes correspondantes comme indiqué sur la figure.
N = NOIR
R = ROUGE
B = BLEU
M = MARRON
