05
.
NI
M
800 MAX
590 MIN 800 MAX
590 MIN
04
5
19
3-INSTALLATION ET MONTAGE
Service Technique - Droits réservés - Reproduction interdite

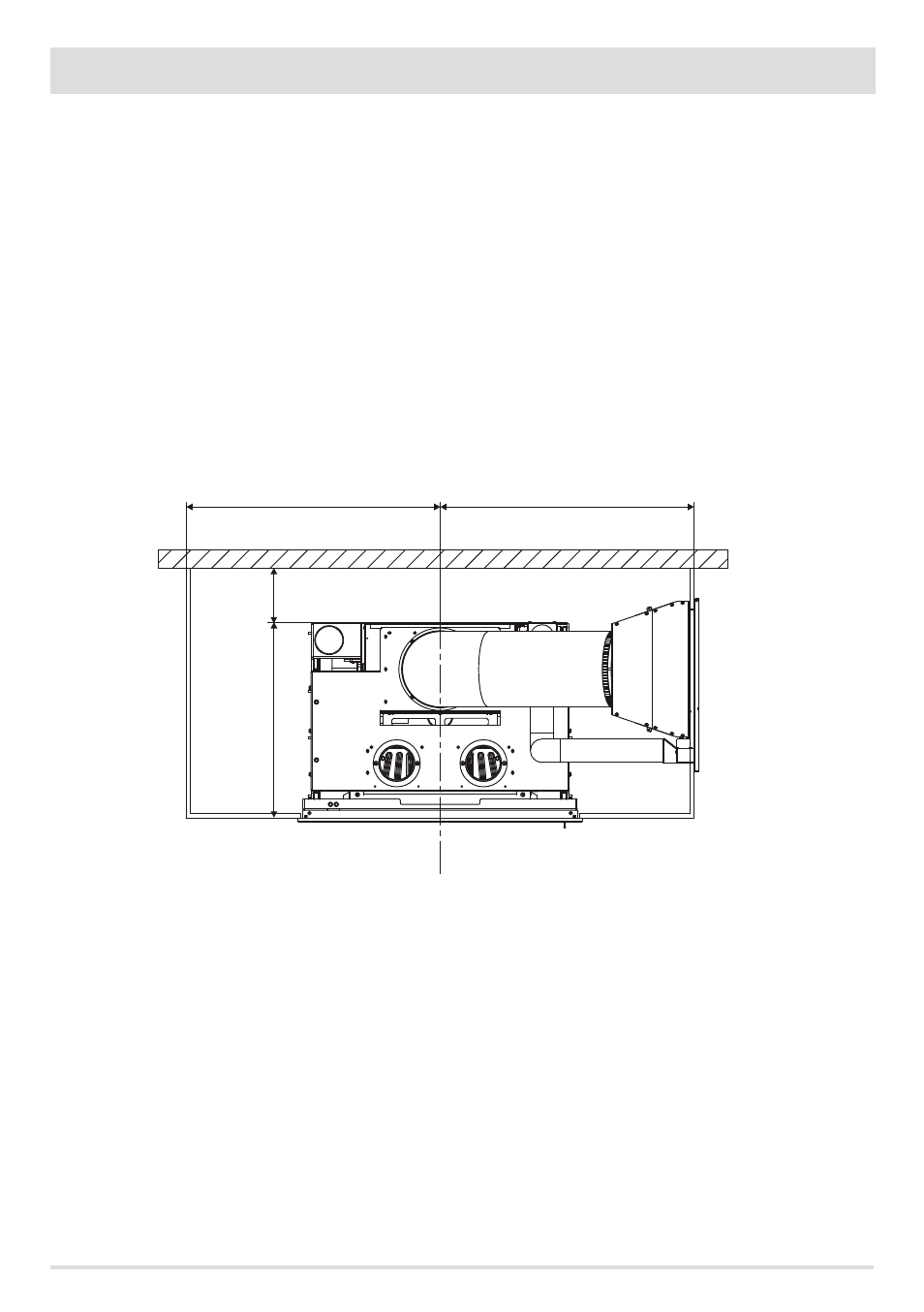

FIXATION À LA BASE DE L'INSERT
Il est obligatoirede bloquer le produit sur un plan car durant les opérations d'entretien annuel de la part du technicien autorisé, la
chambre de combustion peut être ôtée de son emplacement à l'aide de deux guides extensibles.
Pour fixer l'insert, procéder comme suit :
• La profondeur de l'insert de l'intérieur du cadre est de 540 mm.
• La distance de sécurité du matériel combustible est de 50 mm
• Si l'on souhaite installer le produit avec le chargement pellets frontal, il suffit de laisser à l'arrière du produit min. 50 mm (distance
de sécurité en cas de matériel inflammable) tandis que si l'on installe le chargement pellets latéral, il est possible dans tous les cas
de laisser à l'arrière 50 mm mais dans ce cas, il est nécessaire d'incliner les tuyaux de l'air comburant ainsi que du chargement. Cela
parce que sinon on n'arrive pas à fixer la porte à la paroi. En maintenant le tuyau droit en sortie, il est nécessaire de laisser à l'arrière
au moins 150 mm.
Quel que soit le choix de chargement (frontal ou latéral) procéder de la façon suivante :
• Enlever le cadre de compensation C (voir paragraphe correspondant).
• Dévisser les vis en bas (B) sous le cadre.
• À ce moment-là, extraire la machine et la séparer de son support (D).
• Positionner le support (D) avec une distance de 50 mm MIN. de la paroi.
• Avec les vis fournies, fixer le support (D) à la base (E) en faisant attention à ce que le plan de blocage du support (D) et la paroi soient
perpendiculaires.
• Repositionner la machine sur le support (D), réinsérer les vis (B) en vérifiant que la machine et le support soient bien fixés afin de
garantir le fonctionnement du produit.
Il est très important de s'assurer d'avoir bien respecté les mesures de positionnement de la base du produit, en faisant
très attention à ce que le plan de blocage du support et la paroi soient bien perpendiculaires. S'assurer aussi que les vis
fixent bien la machine au support.
