MCZ Modulo Pellet (Box Pellet) - Manuel (Page 60)

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 7
MANUEL D’INSTALLATION ET MODE D’EMPLOI page
60
Pièces détachées Service technique – Tous droits réservés Sté MCZ SPA – Reproduction interdite

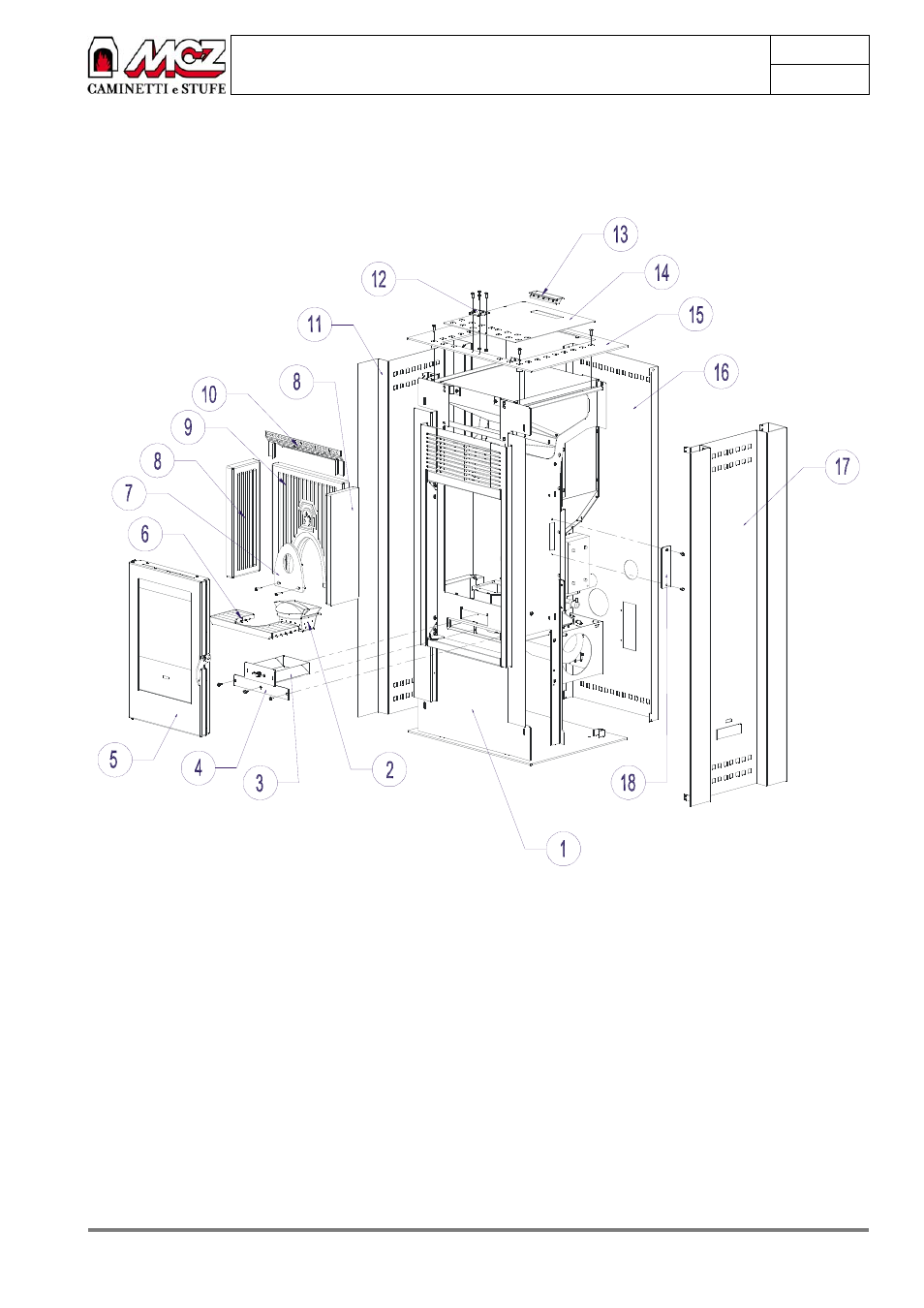

7.2. PIECES DE RECHANGE – Structure Modulo Pellet
1. Structure en acier
2. Grille de foyer
3. Tiroir à cendres
4. Bouchon inférieur échangeur de chaleur
5. Porte finie
6. Grille en acier
7. Fond en fonte
8. Côté gauche/droit en Alutec
9. Fond en Alutec
10. Déflecteur supérieur percé en acier
11. Côté gauche extérieur en acier
12. Charnière couvercle réservoir pellets
13. Poignée ouverture couvercle réservoir pellets
14. Couvercle réservoir pellets
15. Dessus en acier
16. Fond extérieur en acier
17. Côté gauche extérieur en acier
18. Bouchons latéraux échangeur de chaleur
