Vue de coupe d’un poêle à granulés de bois mcz – MCZ Modulo Pellet (Box Pellet) Manuel d'utilisation
Page 12
POÊLE A GRANULÉS DE BOIS (PELLET)
Chapitre 2
MANUEL D’INSTALLATION ET MODE D’EMPLOI
Page
12
Notions théoriques pour l’installation
Service technique – Tous droits réservés Sté MCZ SPA – Reproduction interdite

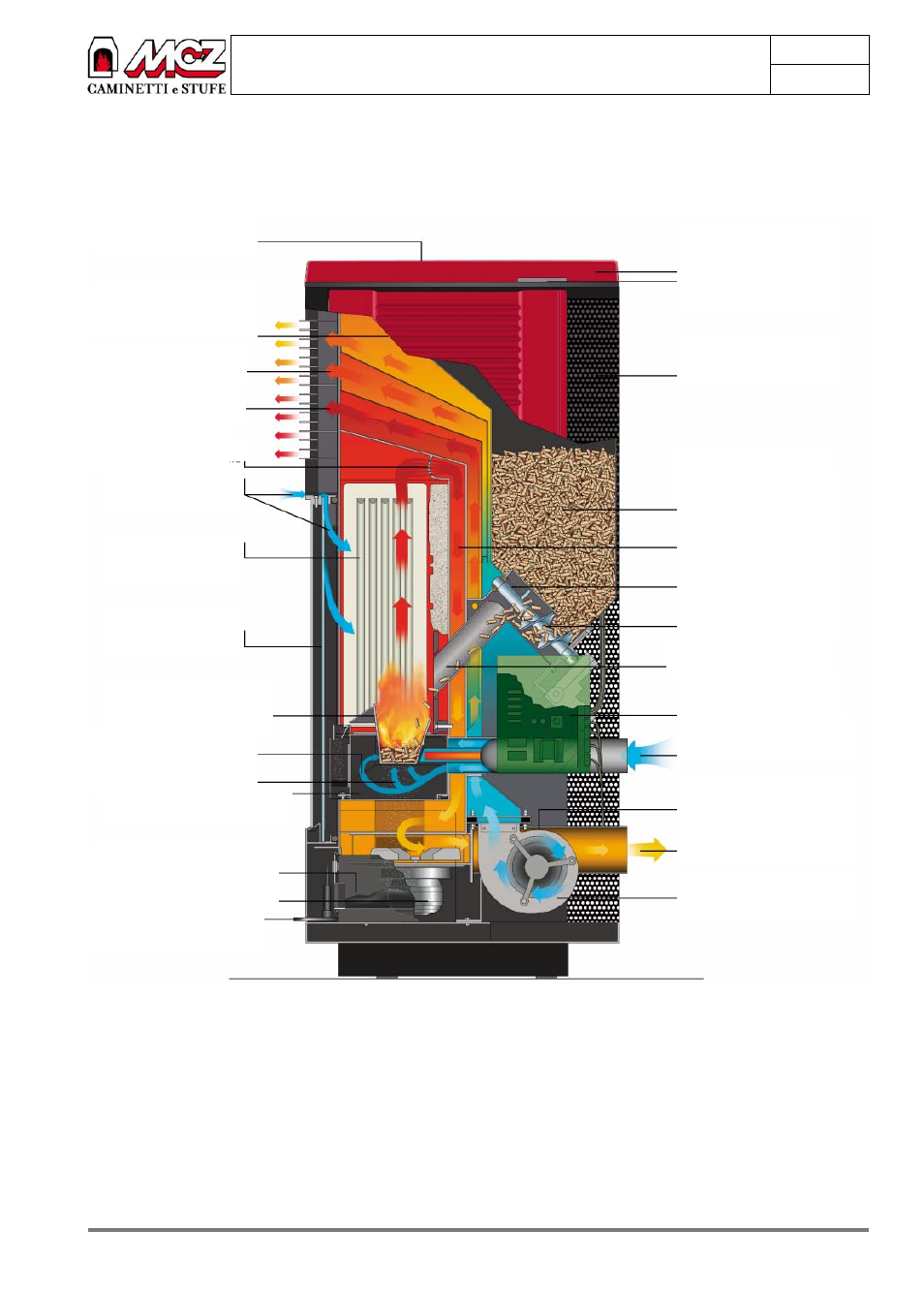

2.2.1. Vue de coupe d’un poêle à granulés de bois MCZ
Poêle mod. ANTARES
gfjhfgjfgjgfjfgjgh
Conduit granulés de
bois
gfjhfgjfgjgfjfgjgh
Réservoir de granulés de
bois
Couvercle chargement
granulés de bois
Sortie d’air chaud de
convection
Sonde réservoir granulés
de bois
Sortie d’air chaud ventilé
Grille déflecteur
Grille déflecteur
Air nettoyage vitre
Foyer en Alutec
Porte vitrée (750°C)
Pot de combustion
Air comburant secondaire
Air comburant primaire
Pot de combustion
Tiroir à cendres central
Tiroir à cendres latéral
Aspirateur fumées
Poignée d’ouverture porte
Habillage en carreaux de
céramique
Petit tableau de
commande
Panneau de fermeture
postérieur
Chambre (échangeur de
chaleur)
Alimentation granulés de
bois
Vis sans fin
Carte de contrôle
électronique
Aspiration air comburant
Ø 50
Sonde fumées
Sortie de fumées
Ventilateur air chaud
