Chapitre 3
MANUEL D'INSTALLATION ET D'EMPLOI
page
13
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
3.2. Montage du ventilateur 480m
3 /h
Pour le montage du kit de ventilation forcée de 480 m 3 /h il faut
procéder comme suit :
1. EXTRAIRE LE FOND HERMÉTIQUE :
• Soulever la porte du foyer
• Enlever les plans en réfractaire (Alutec®)
• Dévisser les vis auto-taraudeuses A et retirer le plateau B
prévu pour contenir des plans en alutec (figure 10)
• Extraire le fond hermétique C en dévissant les eux écrous D
(figure 10)
2. MONTER LE VENTILATEUR SUR LE FOND HERMÉTIQUE
• Identifier sur le fond hermétique les trous de fixation situés
autour de la bride du ventilateur
• Visser l'électroventilateur de 480m 3 /h en utilisant les trous
identifiés précédemment sur le fond hermétique et moyennant
les vis E (figure 11)
• Avamnt de remonter le fond hermétique B dans son logement,
effectuer les branchements électriques comme illustré au
paragraphe précédent.
• Faire très attention lors du montage de la sonde de
température.
3. MONTAGE DE LA SONDE DE TEMPÉRATURE
• Suivre les instructions au paragraphe successif
3.3. Montage de la sonde de température
Il est conseillé de prévoir au préalable les raccordements du panneau
de commande FC715 selon ce qui est exposé sur le schéma 1 de la
page 22.
MONTAGE DE LA SONDE :
• Identifier le trou passant pour l'application de la sonde D, situé
sur le côté droit ou gauche de l'embase du foyer fermé (figure
12)
• Introduire dans le trou D la vis de soutien de la sonde E et la
bloquer avec l'écrou H
• Visser sans serrer la vis de blocage de la sonde G au support de
la sonde E, en interposant la bride F ( figure 12).
• Insérer jusqu'au bout la sonde S dans le trou de la vis de blocage
de la sonde et serrer doucement la vis G (clé de 7).
Une fois branché et effectué le raccordement, s'assurer que la led
rouge située sur le panneau de commande s'allume.
Tous les câblages doivent être réalisés avec la prise
de courant débranchée.
S'assurer que la prise de courant soit pourvue de
mise à la terre.

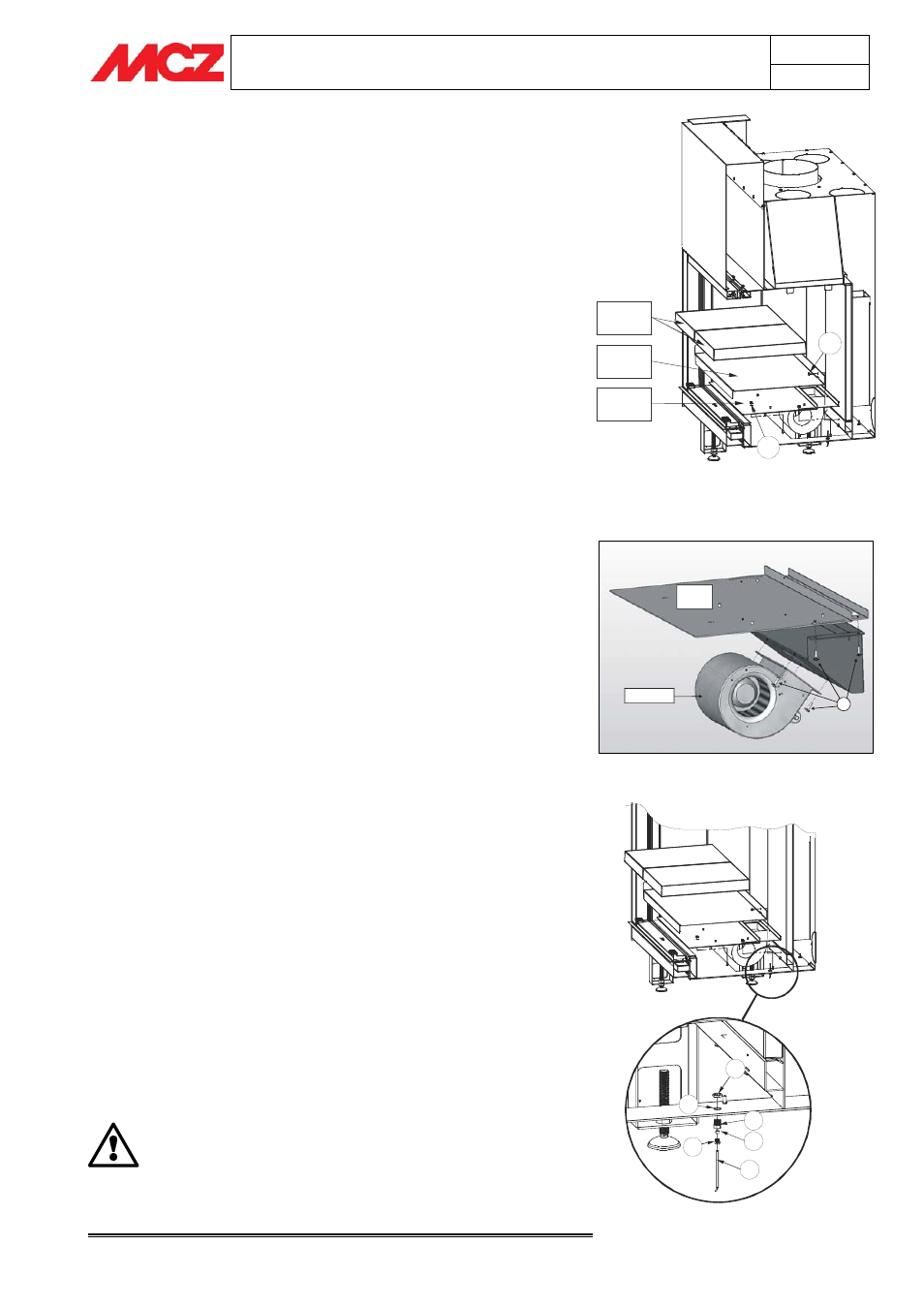

Figure 11 –Montage du ventilateur 480 m 3 /h
Figure 10 – Démontage du fon hermétique
interne
Figure 12 – Montage de la sonde
A
Plateau
B
Plans en
Alutec®
Fond
C
D
Section
FORMA
H
Position du
trou pour la
sonde
E
F
G
D
S
E
Fondo
C
Ventilatore
