Chapitre 3
MANUEL D'INSTALLATION ET D'EMPLOI
page
12
Installation et montage
Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
3. FORMA - INSTALLATION DU KIT DE VENTILATION FORCÉE
3.1. Composants Kit VF 480m
3
/h avec panneau de commande FC715

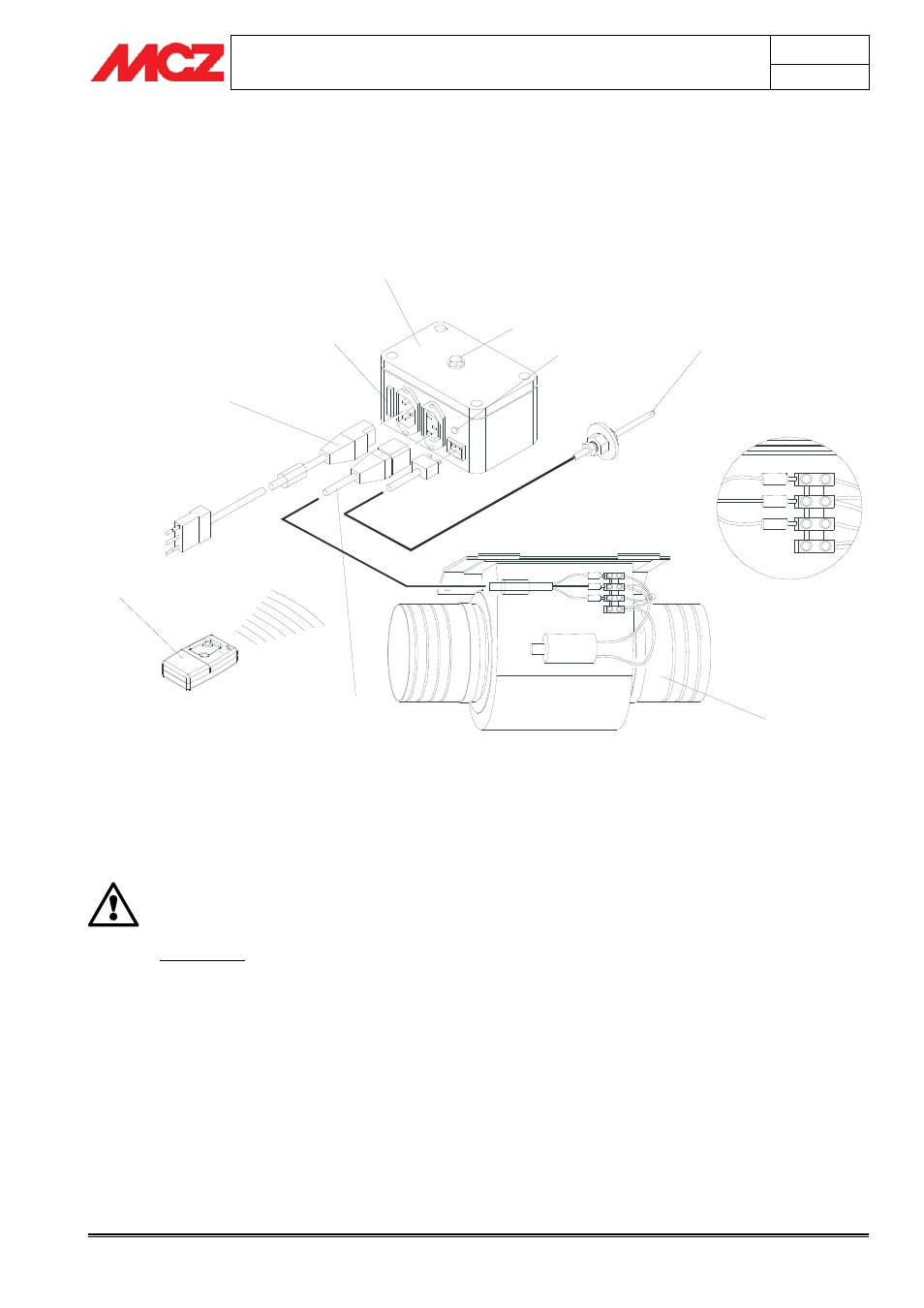

Schéma 1 – Câblage Kit VF pour Forma avec panneau de commande FC 715
FUSIBLE
SIGNAL SONORE
LED SIGNAL LIGNE
1
2
3
4
5
6
Jaune-vert
Bleu-ciel
Marron
7. Radiocommande fournie avec pile
8. Câble du ventilateur avec fiches et bornes
9. Câble d'alimentation avec fiche et prise
10. Alimentation avec récepteur radio incorporé
11. Ventilateur de 480mc/h
12. Câble en silicone de la sonde avec connecteur
enfichable et sonde électronique
IMPORTANT !
AVANT L'INSTALLATION S'ASSURER QUE LES DEMI-
PLAQUES SITUÉES SUR LE CÔTÉ DU FOYER FERMÉ
N'ONT PAS ÉTÉ ENLEVÉES.
AU CAS OÙ LES DEMI-PLAQUES AURAIENT ÉTÉ
ENLEVÉES (VOIR PAGE 19), IL EST NÉCESSAIRE DE
LES REMONTER OU DE REFERMER LES OUVERTURES
AVEC DES PLAQUES EN ACIER.
