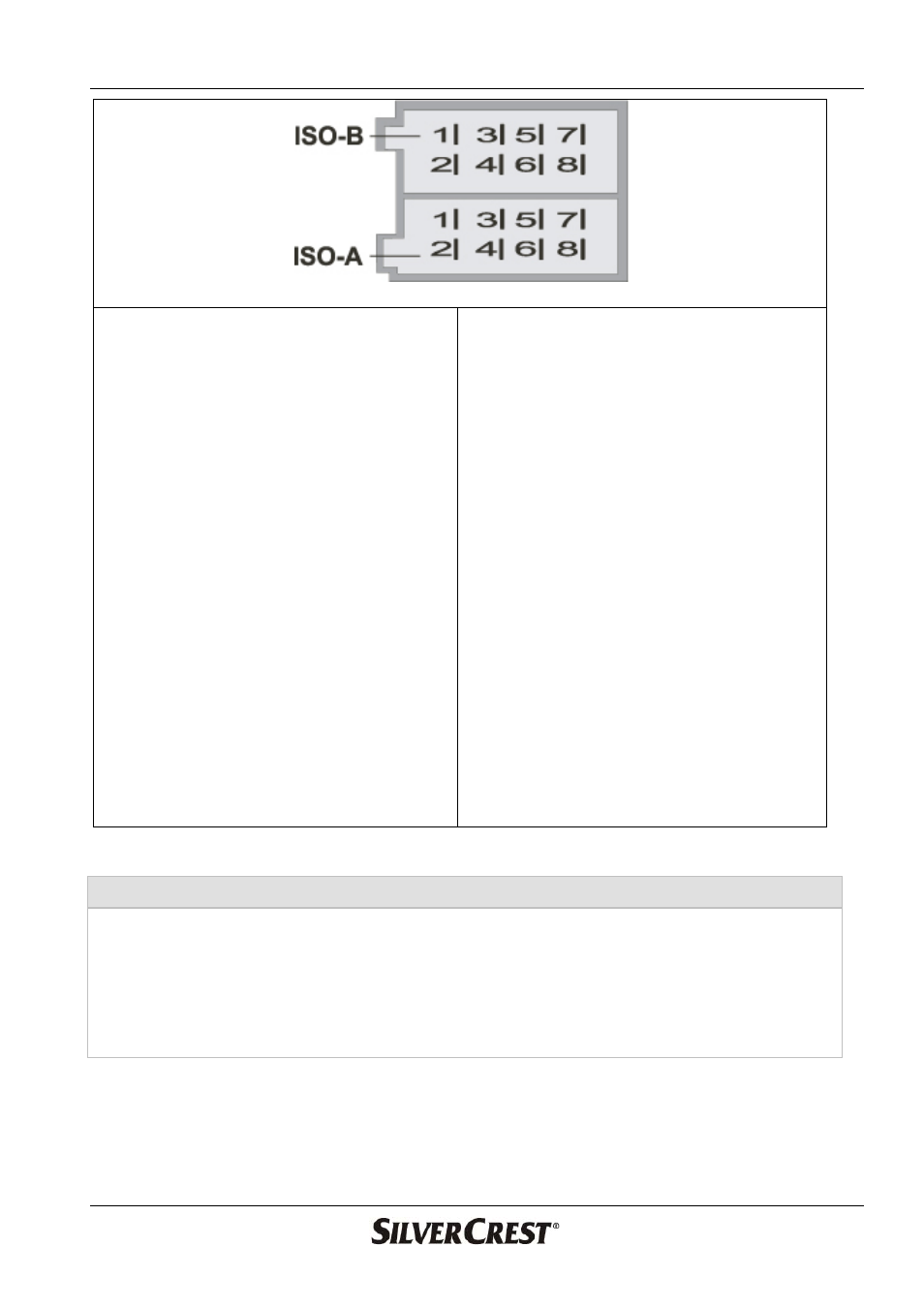

ISO-A
A4
Jaune B+ Plus continu (12 V),
raccordement direct à la batterie.
A5
Bleu Pour l'entrée de commande
d'un amplificateur externe ou vers
l'antenne automatique (max. 100
mA / 12 V).
A6
Orange Pour la borne de
commande du variateur. (lorsque
les feux de route avant sont
allumés, la puissance de l'éclairage
de l'affichage est réduite)
A7
Rouge ACC . Connexion de la
borne positive (12 V) commandée
par la clé/l'interrupteur d'allumage.
A8
GND (Masse) Connexion d'une
connexion de masse du véhicule
parfaitement opérationnelle
ISO-B
Haut-parleur avant
B3 Droit
+ (gris)
B4 Droit – (gris/noir)
B5 Gauche + (blanc)
B6 Gauche - (blanc/noir)
Haut-parleur arrière
B1 Droit
+ (violet)
B2 Droit – (violet/noir)
B7 Gauche + (vert)
B8 Gauche - (vert/noir)
Remarque concernant l'affectation des broches de la connexion ISO-A :

Le schéma représente l'affectation des broches la plus fréquemment utilisée.
Cependant, certains constructeurs automobiles (p. ex. VW, Audi, Opel, Vauxhall)
inversent les broches A7 et A4, ce qui a comme conséquence la perte des
stations prédéfinies et autres paramètres se trouvant en mémoire lors de
l'extinction de l'allumage. Pour cette raison, effectuez le raccordement du
connecteur ISO en suivant les indications du manuel de votre véhicule.
