1) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position d’Arrêt.

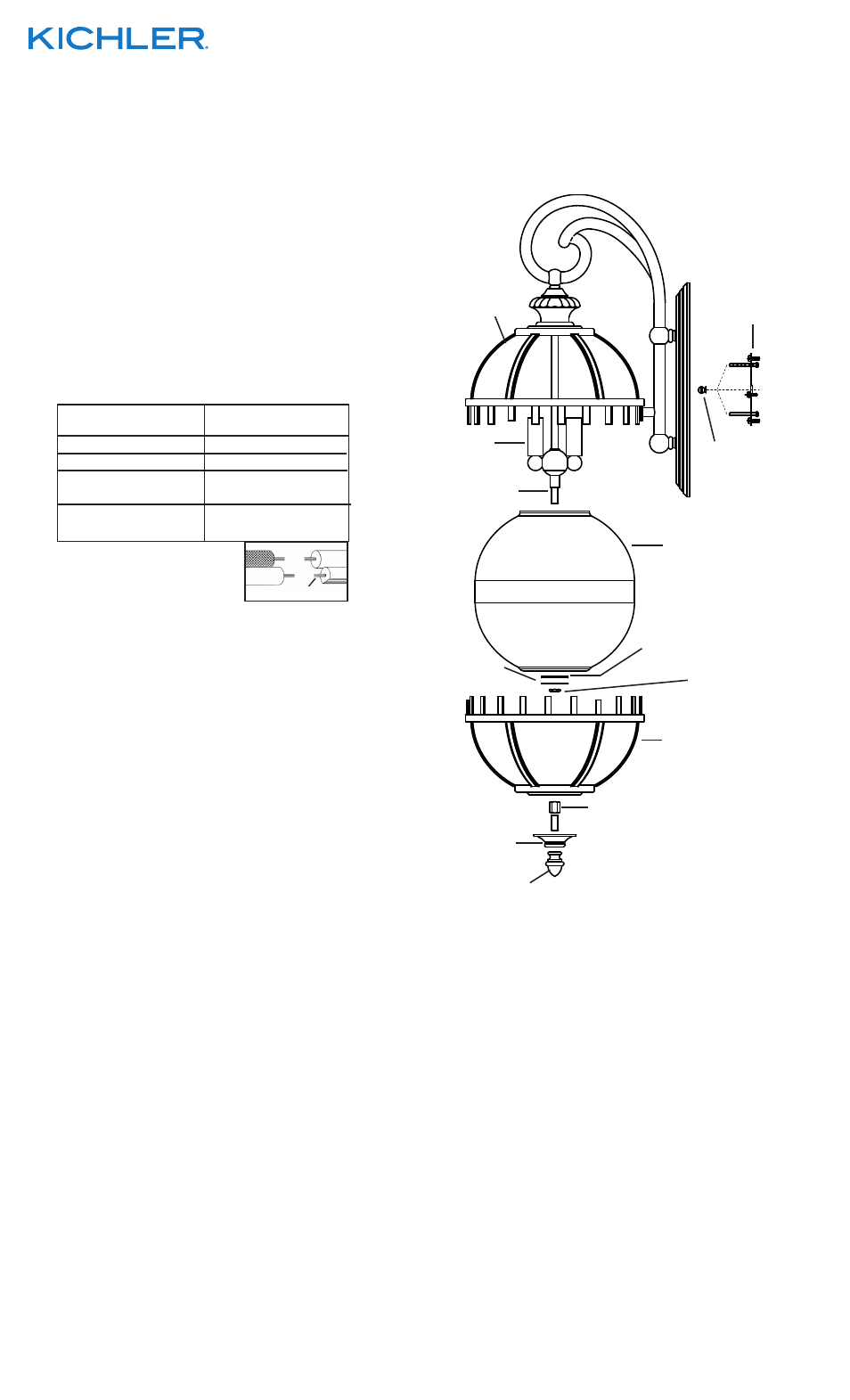

2) Trouver les trous filetés appropriés sur la barrette de montage.
Vissez les vis de montage dans les trous filetés.
3) Visser la barrette de montage à la boite de jonction. (Vis
non fournies). La barrette de montage peut etre ajustée pour
convenir à la position de l’applique.
4) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.

5) Plaquez l’applique contre le mur, en passant soigneusement
les vis de montage dans les trous du luminaire.
6) Visser les boules filetées sur les vis de montage. Serrer les
boules filetées pour fixer le luminaire au mur.
7) Insérer les ampoules recommandées.
8) Soulever le verre jusqu’au luminaire. Passer un trou dans le
dessus du verre sur le tube fileté au fond du groupe de
douilles.
9) Monter le verre à l’intérieur du haut de la cage sur le

luminaire. Passer le trou dans le fond du verre au-dessus
de l’extrémité du tube fileté sur le fond du groupe de douilles.
10) Passer la rondelle caoutchoutée puis la rondelle plate sur le
tube fileté. Visser l’écrou hexagonal sur l’extrémité du tube
fileté. (NE PAS serrer avec excès).
11) Soulever la partie inférieure de la cage jusqu’àu luminaire.
Ajustez la partie inférieure de la cage sur le verre. Passer le
trou dans le fond de la cage au-dessus de l’extrémité du
tube fileté faisant saillie depuis le fond du verre.
12) Visser l’accouplement hexagonal sur l’extrémité du tube
fileté sortant du fond de la cage.
13) Visser l’extrémité du tube fileté court dans l’accouplement
hexagonal faisant saillie à partir du fond de la cage.
14) Passer le trou dans la garniture inférieure sur l’extrémité du
tube fileté court.
15) Visser l’ornement sur l’extrémité du tube fileté court.

Resserrer l’ornement pour fixer la cage.

INSTRUCTIONS DE MONTAGE DE LUMINAIRE À L’EXTÉRIEUR
ET/OU DANS DES LIEUX HUMIDES.
16) La surface de montage doit être propre, sèche, plate et de
0,6 cm plus épaisse que le cache sur tous les côtés. Tout
écart entre la surface de montage et le cache dépassant de
0,5 cm doit être rectifié selon les besoins.
17) À l’aide de matériaux d’étanchéité à la silicone, calfeutrer
bien autour où l’arrière du cache entre en contact avec le
mur pour empêcher l’eau de passer dans la boîte de

raccordement.

Connect Black or

Red Supply Wire to:

Connect

White Supply Wire to:

Black

White

*Parallel cord (round & smooth)

*Parallel cord (square & ridged)

Clear, Brown, Gold or Black

without tracer

Clear, Brown, Gold or Black

with tracer

Insulated wire (other than green)

with copper conductor

Insulated wire (other than green)

with silver conductor

*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)

Neutral Wire

Date Issued: 1/2/15

IS-49600-CB
