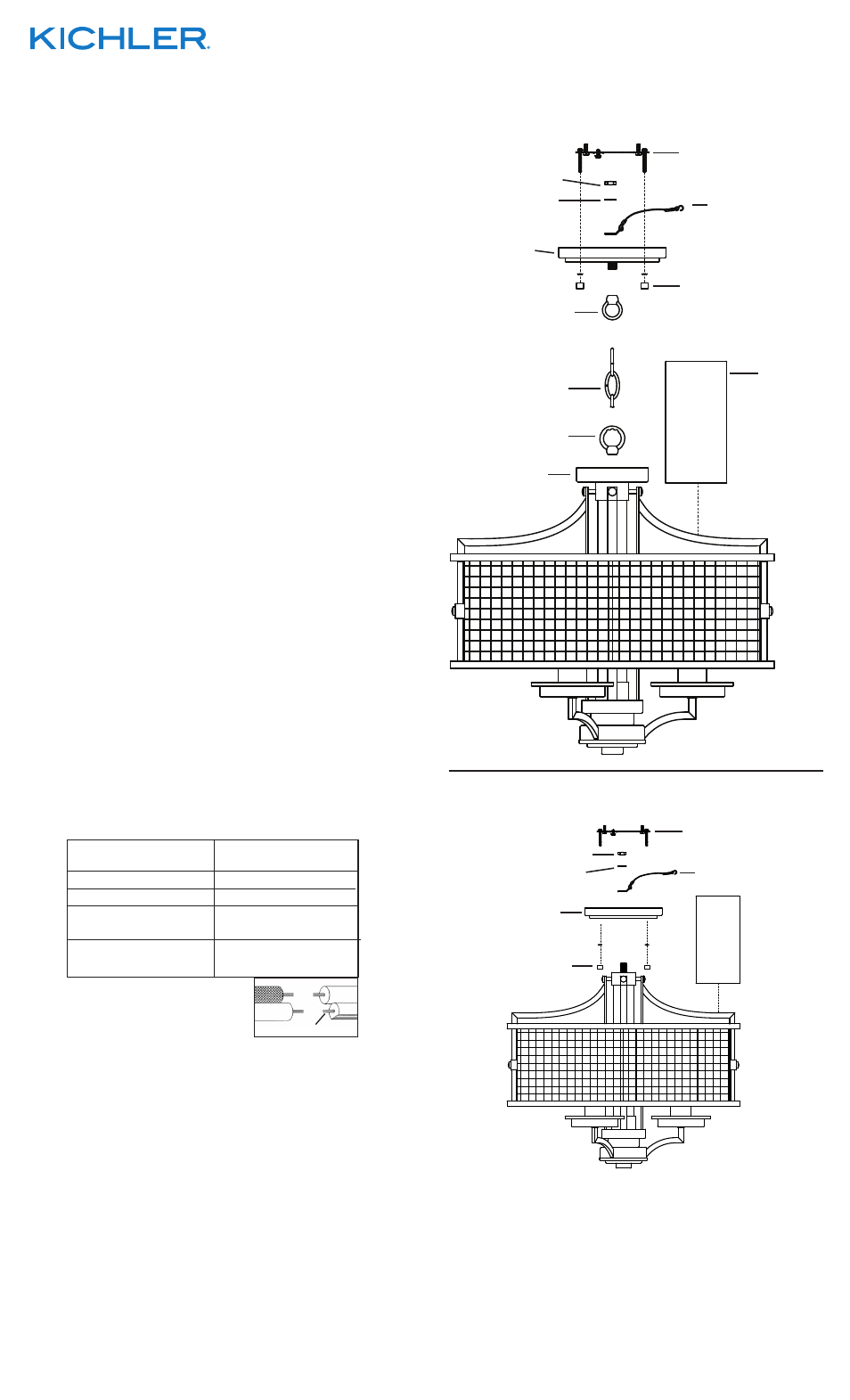

INSTALLATION EN CHUTE DE CHAÎNE

1) Visser un petit tube fileté dans l’extrémité de boucle.
2) Passer le tube fileté sur l’extrémité de la petite boucle par le

trou situé dans le cache.

3) Passer le fil du luminaire par le trou dans la boucle située

sur l’extrémité du câble de sécurité. Passer le trou dans la

boucle sur le câble de sécurité sur l’extrémité du tube fileté

sortanat de l’intérieur du cache.

4) Visser une rondelle de blocage sur l’extrémité du tube fileté

sortant du cache.

5) Visser l’écrou hexagonal sur l’extrémité du tube fileté

sortant du cache. Serrer l’écrou hexagonal pour fixer la

petite boucle sur le cache.

6) Acheminer le fils du luminaire depuis le dessus du luminaire

par le trou situé en bas de la grande boucle. Visser la grande

boucle sur le tube fileté en haut du luminaire.

7) Fixer une extrémité de la chaîne à la grande boucle au-dessus

du luminaire. Fixer l’autre extrémité de la chaîne à la petite

boucle sur le cache.

8) Passer les fils du luminaire par des maillons de la chaîne à

un intervalle de 7,5 cm entre.

9) Passer les fils du luminaire par le trou situé dans la petite

boucle sur le cache puis par le trou dans le cache.

10) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position

d’Arrêt.

11) Trouver les trous filetés appropriés sur la barrette de

montage. Vissez les vis de montage dans les trous filetés.

12) Visser la barrette de montage à la boite de jonction. (Vis non

fournies). La barrette de montage peut etre ajustée pour

convenir à la position de l’applique.

13) Fixer le câble de sécurité à la fente dans le support de
montage.
14) Connecter les fils (connecteurs non fournis). Se reporter au

tableau ci-dessous pour faire les connexions.

15) Pousser le luminaire vers le plafond en passant soigneusement

les vis de montage par les trous dans le cache.

16) Visser les boutons moletés sur les vis de fixation. Resserrer les

boutons moletés pour fixer le luminaire au plafond.

17) Abaisser l’abat-jour de verre sur la douille. Placez la base de

l’abat-jour de verre dans le boîtier de douille.

INSTRUCTIONS POUR UNE INSTALLATION SEMI-ENCASTREE
1) Démonter le petit cache de la partie supérieure du luminaire

en dévissant l’écrou hexagonal du tube fileté à l’intérieur du

petit cache. Retirer l’écrou hexagonal et dévisser la rondelle

du tube fileté. Lever le cache et le retirer du luminaire.

2) Prendre le grand cache avec deux petits trous et un grand

trou au centre. Passer le fil du luminaire depuis le dessus du

luminaire par le trou au centre du cache. Passer le trou au

centre dans le cache vers le bas par-dessus l’extrémité du

tube fileté situé au-dessus du luminaire.

3) Passer le fil du luminaire par le trou dans la boucle située

sur l’extrémité du câble de sécurité. Passer le trou dans la

boucle sur le câble de sécurité sur l’extrémité du tube fileté

sortanat de l’intérieur du cache.
