Kichler 42456 Manuel d'utilisation
Page 2
1) Enlever les ornements du dessus du luminaire.
2) Insérez la rondelle en dessous de la rondelle de métal sur du
luminaire.
3) Depuis le trou situé en bas du verre, placer le luminaire à
intérieur du verre.
4) Acheminer les fils du luminaire depuis le dessus du luminaire
par le trou situé en haut du verre. Passer l’extrémité du
luminaire par le trou situé en haut du verre.
5) Replacer les ornements dans le luminaire.
6) Abaisser le verre sur le luminaire. Laisser le dessus du verre
reposer sur les ornements.
7) Abaisser le capuchon et laisser la coupelle se poser sur le
dessus du verre.
8) Glisser le capuchon sur l’extrémité du luminaire sortant du
dessus du verre. Placer le capuchon sur le dessus du verre.
9) Passer le fil du luminaire par la tige et serrer l’extrémité fileté
de la tige dans le luminaire.
10) Acheminer le fil du luminaire par les tiges et visser les tiges
ensemble.
REMARQUE : appliquer le frein filet sur tous les
filets de la tige indiqués par le symbole (3) pour empêcher
la rotation accidentelle du luminaire pendant le nettoyage,
remplacement de lampe, etc.
11) Visser la rotule sur l’extrémité de la tige dernière. Prenez
note de la direction de la rotule conformément au plafond.
12) Faire passer le tube fileté sur l’extrémité de l’jusqu’à rotule
dans le trou du cache.
13) Passer la rondelle de blocage sur le tube fileté sortant de
l’intérieur du cache.Visser l’écrou hexagonal sur le tube fileté.
Serrer l’écrou hexagonal pour garantir la rotule à la cache.
14) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position
d’Arrêt.
15) Trouver les trous filetés appropriés sur la barrette de montage.
Vissez les vis de montage dans les trous filetés.
16) Visser la barrette de montage à la boite de jonction. (Vis non
fournies). La barrette de montage peut etre ajustée pour
convenir à la position de l’applique.
17) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.
18) Pousser le luminaire vers le plafond en passant soigneusement
les vis de montage par les trous dans le cache.
19) Fixer le luminaire au plafond à l’aide des boutons moletés.
Date Issued: 8/30/13
IS-42456-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir
A Blanc
*Au cordon parallèle (rond et lisse)
*Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.
3
3
3

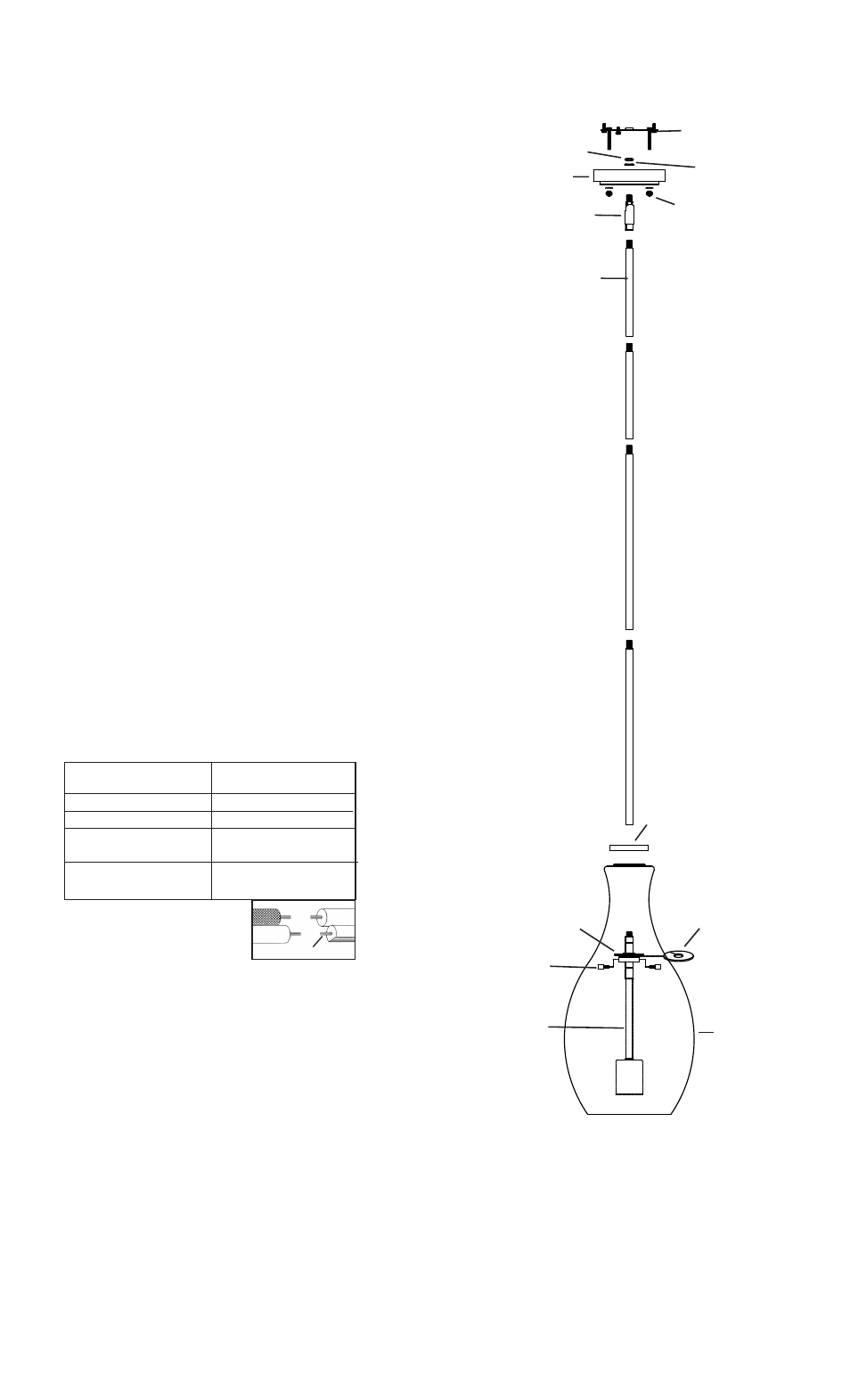

MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
STEM
TIGE
KNURL KNOB
BOUTON MOLETÉ
SWIVEL
ROTULE
FIXTURE BODY
LUMINAIRE
FINIAL
ORNEMENT
GLASS
VIDRIO
HEXNUT
ECROU HEXAGONAL
LOCKWASHER
RONDELLE DE BLOCAGE
3
CAP
CAPUCHON
METAL WASHER
RONDELLE DE MÉTAL
WASHER
RONDELLE
